Introduction aux évaporateurs rotatifs
Les évaporateurs rotatifs , ou rotovaps, sont des équipements de laboratoire utilisés dans les processus de séparation pour éliminer les solvants des échantillons. L'appareil fonctionne en faisant tourner l'échantillon sous vide, provoquant l'évaporation du solvant, puis en le condensant pour la collecte. L'évaporateur rotatif se compose d'un bain chauffant, d'un ballon rotatif et d'un condenseur. Cet équipement est couramment utilisé dans la recherche en chimie, les industries pharmaceutiques et biotechnologiques. L'utilisation d'un évaporateur rotatif offre plusieurs avantages, tels qu'une récupération efficace des solvants, une évolutivité facile et de faibles coûts d'exploitation. Cependant, il présente également certains inconvénients, tels que la nécessité de niveaux de vide élevés et le risque de contamination des échantillons.
Table des matières
Principe de fonctionnement des évaporateurs rotatifs
Les évaporateurs rotatifs sont largement utilisés dans les laboratoires pour séparer les solvants des composés chimiques. Le principe de fonctionnement des évaporateurs rotatifs est basé sur le concept d'évaporation et de condensation d'un échantillon liquide. L'échantillon est placé dans un ballon à fond rond et chauffé sous vide, provoquant l'évaporation du solvant. Le solvant évaporé passe ensuite à travers un condenseur refroidi où il se condense et est recueilli dans un ballon séparé. La rotation du flacon pendant le processus garantit que l'échantillon est uniformément réparti pour une exposition maximale de la surface, ce qui entraîne une évaporation plus efficace.
Processus de chauffage et d'évaporation
La première étape du principe de fonctionnement des évaporateurs rotatifs est le processus de chauffage et d'évaporation. L'échantillon est placé dans un ballon à fond rond, qui est ensuite mis en rotation à une vitesse constante tout en étant chauffé sous vide. Le vide abaisse le point d'ébullition du solvant, ce qui entraîne une évaporation plus rapide et plus efficace. La rotation du flacon garantit que l'échantillon est uniformément réparti, permettant une exposition maximale de la surface.
Processus de refroidissement et de condensation
La prochaine étape du principe de fonctionnement des évaporateurs rotatifs est le processus de refroidissement et de condensation. Le solvant évaporé passe ensuite à travers un condenseur refroidi où il se condense et est recueilli dans un ballon séparé. Le condenseur refroidi est essentiel dans le processus car il aide à reconvertir le gaz en une forme liquide qui nécessite des températures plus basses. Le système de vide permet également d'abaisser le point d'ébullition du solvant, réduisant ainsi le risque de dégradation thermique des composés thermosensibles.
Avantages des évaporateurs rotatifs
L'utilisation d'évaporateurs rotatifs présente de nombreux avantages dans les procédés de séparation. Les évaporateurs rotatifs offrent une méthode rapide et efficace pour l'élimination des solvants, ce qui en fait un outil précieux pour tout laboratoire qui traite des composés chimiques. Ils sont également très polyvalents et peuvent être utilisés pour le séchage, la concentration, la cristallisation, la séparation et la récupération de solvants dans diverses industries telles que les industries chimiques, pharmaceutiques et biopharmaceutiques.
En conclusion, le principe de fonctionnement des évaporateurs rotatifs est basé sur le concept d'évaporation et de condensation d'un échantillon liquide. Ils sont largement utilisés dans les laboratoires pour séparer les solvants des composés chimiques, notamment dans les industries pharmaceutiques et chimiques. Les évaporateurs rotatifs offrent une méthode rapide et efficace pour l'élimination des solvants, ce qui en fait un outil précieux pour tout laboratoire qui traite des composés chimiques.
Avantages et inconvénients des évaporateurs rotatifs
Les évaporateurs rotatifs sont un outil essentiel dans les processus de séparation, offrant une méthode très efficace et précise pour séparer les substances des solvants. Bien que l'utilisation d'évaporateurs rotatifs présente certains inconvénients, leurs nombreux avantages en font un outil précieux pour de nombreux domaines scientifiques.
Avantages des évaporateurs rotatifs
- Températures d'ébullition inférieures
- Les évaporateurs rotatifs fonctionnent avec un système de vide pour réduire la pression du système, permettant la séparation des solvants et autres composés à des températures plus basses que d'habitude.
- Évaporation plus rapide du solvant
- Le ballon rotatif de l'évaporateur rotatif augmente la surface du liquide, ce qui conduit à une évaporation plus rapide.
- Le contrôle électronique de la vitesse de rotation crée une surface encore plus grande, ce qui entraîne une vitesse de distillation considérablement accrue.
- Moins d'opérations
- Les évaporateurs rotatifs ont un moteur de levage et de descente intégré, qui permet de lever automatiquement la bouteille rotative jusqu'à une position juste au-dessus du bain-marie pour le processus de rotation. Cela réduit l'implication du technicien dans la tenue de l'appareil.
- Le moteur est alimenté électriquement, ce qui en fait un appareil efficace et fiable pour la plupart des laboratoires de chimie.
- Les évaporateurs rotatifs suppriment les chocs
- En raison des forces qui contribuent au processus d'évaporation (force centripète et frottement), le cognement est souvent supprimé, permettant une évaporation rapide et douce des mélanges.
- Grands volumes d'échantillons
- Les évaporateurs rotatifs peuvent traiter de grands volumes d'échantillons à la fois, ce qui les rend idéaux pour les processus de séparation à l'échelle industrielle.
- Séparation précise
- Les évaporateurs rotatifs peuvent être utilisés pour séparer même les mélanges les plus complexes, ce qui les rend très précis.
Inconvénients des évaporateurs rotatifs
- Coût
- Les évaporateurs rotatifs peuvent être coûteux à acheter et à entretenir, ce qui peut limiter leur disponibilité pour les petits laboratoires ou les installations de recherche.
- Complexité opérationnelle
- Le processus de séparation des substances à l'aide d'un évaporateur rotatif peut être long et complexe, nécessitant des techniciens qualifiés pour faire fonctionner l'équipement de manière sûre et efficace.
- Exigences de nettoyage
- La verrerie de l'évaporateur rotatif doit être nettoyée très souvent pour assurer la pureté des matières extraites. Cela peut prendre du temps et nécessiter des techniques de nettoyage spécialisées.
En conclusion, si les évaporateurs rotatifs présentent certains inconvénients, leurs nombreux avantages en font un outil indispensable pour les procédés de séparation dans de nombreux domaines scientifiques. Ils sont très efficaces, précis et peuvent traiter de grands volumes d'échantillons à la fois, ce qui les rend idéaux pour les processus de séparation à l'échelle industrielle.
Fonctions des évaporateurs rotatifs
Les évaporateurs rotatifs sont des équipements indispensables dans les laboratoires pour séparer les solvants d'un mélange de composés. L'instrument utilise un ballon rotatif, un bain chauffant et un système de vide pour évaporer et récupérer efficacement les solvants. L'évaporateur rotatif a plusieurs fonctions, notamment :
Élimination des solvants des échantillons chimiques et biologiques
L'une des principales fonctions d'un évaporateur rotatif est d'éliminer les solvants des échantillons chimiques et biologiques. Le système de vide de l'instrument abaisse le point d'ébullition du solvant, qui s'évapore ensuite dans le ballon rotatif. Le solvant évaporé est ensuite condensé et recueilli dans un flacon séparé. Le processus est répété jusqu'à ce que le niveau souhaité d'élimination du solvant soit atteint. La capacité de l'évaporateur rotatif à éliminer efficacement les solvants en fait un outil indispensable dans la recherche en laboratoire.
Isolement et purification des produits naturels
Les évaporateurs rotatifs sont utilisés dans l'isolement et la purification de produits naturels. Le procédé consiste à extraire les composés souhaités d'un mélange de produits naturels. Le système de vide de l'évaporateur rotatif, combiné à sa capacité à faire tourner l'échantillon, offre un haut niveau de précision et de rapidité dans la séparation des produits naturels, ce qui en fait un outil essentiel dans la recherche de produits naturels.
Préparation des échantillons pour analyse
Les évaporateurs rotatifs sont également utilisés dans la préparation des échantillons pour analyse. Avant l'analyse, les échantillons nécessitent souvent une concentration et une purification. L'évaporateur rotatif élimine le solvant de l'échantillon, laissant derrière lui le composé souhaité. Le processus garantit que l'échantillon est sous une forme concentrée, ce qui facilite l'analyse.
Autres applications
Les évaporateurs rotatifs sont également utilisés dans d'autres domaines, notamment la pharmacie, la chimie, l'agroalimentaire et les boissons. La capacité de l'instrument à fournir un haut niveau de précision et de vitesse dans la séparation des solvants en fait un outil précieux dans la recherche en laboratoire. Dans l'industrie alimentaire et des boissons, les évaporateurs rotatifs sont utilisés pour extraire les saveurs et les arômes de divers ingrédients, notamment des herbes, des fruits et des épices.
En résumé, l'évaporateur rotatif est un instrument essentiel dans la recherche en laboratoire. Sa capacité à éliminer les solvants, isoler et purifier des produits naturels, préparer des échantillons pour analyse et extraire des saveurs et des arômes en font un outil précieux dans divers domaines.
Comment fonctionnent les évaporateurs rotatifs
Les évaporateurs rotatifs, également connus sous le nom de rotovaps, sont essentiels pour les processus de séparation dans diverses industries, notamment la pharmacie, la chimie et la transformation des aliments. Ces dispositifs fonctionnent en évaporant les solvants de mélanges complexes, laissant derrière eux des échantillons concentrés d'intérêt.
Le principe de base
Le principe de base de l'évaporation rotative est d'augmenter la surface de l'échantillon et d'optimiser sa température et son niveau de vide pour permettre une séparation efficace du solvant en un minimum de temps. Le processus d'évaporation rotative est doux et efficace, ce qui en fait une excellente méthode de séparation et de purification des liquides.
Équipement impliqué

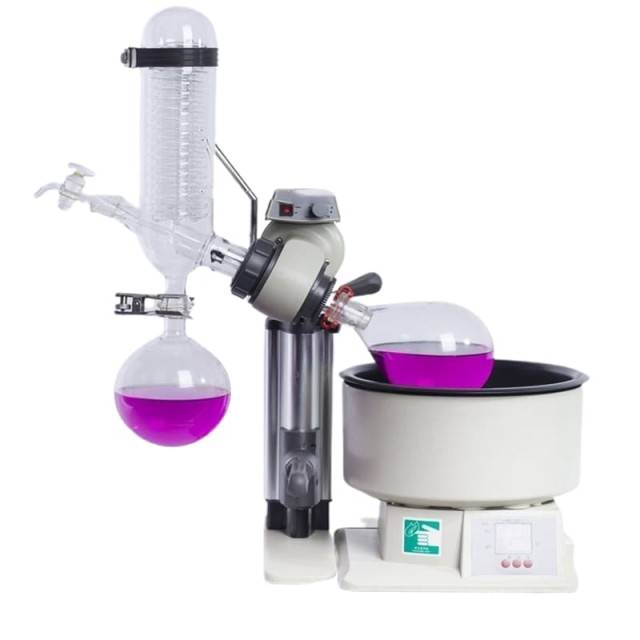

Deux équipements distincts sont au cœur d'un système d'évaporation rotative : un évaporateur rotatif et une pompe à vide. L'évaporateur rotatif se compose d'un bain d'eau chauffé, d'un ballon d'évaporation rotatif qui contient le mélange à séparer et d'un condenseur refroidi avec un ballon de collecte de condensat. La pompe à vide est une unité séparée connectée à l'évaporateur rotatif du côté condenseur via un tube à vide.
Le processus
Le ballon d'évaporation avec le mélange de substances est d'abord immergé dans le bain-marie chauffé. La rotation et la forme du ballon se traduisent par une meilleure répartition de la chaleur et une plus grande surface que dans une colonne de distillation, accélérant le processus d'évaporation. En ajoutant de la chaleur et en réduisant la pression à l'intérieur de l'évaporateur rotatif à travers la pompe à vide, la substance avec un point d'ébullition inférieur s'évapore.
La vapeur se dirige vers le condenseur refroidi et s'y condense, passant de l'état gazeux à l'état liquide à nouveau et collectée dans le ballon récepteur sous le condenseur. Le produit recherché reste isolé dans le ballon d'évaporation, typiquement sous la forme d'un solide ou d'une solution concentrée.
Avantages clés
Les évaporateurs rotatifs offrent plusieurs avantages clés. Ils permettent aux utilisateurs d'éliminer les solvants plus rapidement et plus efficacement que l'évaporation sous pression atmosphérique, ce qui permet de gagner du temps et d'augmenter la productivité du laboratoire. La formation du film sur la surface interne du flacon augmente considérablement l'évaporation, ce qui permet d'éliminer relativement rapidement le solvant en fonction du volume et du solvant. Les évaporateurs rotatifs sont simples à utiliser et couramment trouvés dans les laboratoires.
Sélection de la pompe à vide optimale
Les considérations pour sélectionner la pompe à vide optimale incluent un fonctionnement sans huile avec une excellente compatibilité chimique, la capacité de traiter les vapeurs humides, la profondeur ultime du vide, le débit proportionnel au volume du système, les options de récupération de solvant à l'entrée et à la sortie, et contrôle réglable des niveaux de vide.
La règle du delta 20
Lors de la mise en place d'un processus d'évaporation dans un évaporateur rotatif, la règle empirique "Delta 20" peut aider à optimiser l'évaporation. La règle Delta 20 fait référence aux gradients de température entre le bain chauffant, la vapeur de solvant et le condenseur. La température de vapeur effective est inférieure d'environ 20°C à la température de consigne du bain chauffant, car le processus d'évaporation dégage de l'énergie et de la chaleur du mélange liquide. Pour une condensation efficace, la température de refroidissement au niveau du condenseur doit être inférieure d'au moins 20°C à la température de vapeur effective.
En conclusion, les évaporateurs rotatifs sont un outil essentiel pour les processus de séparation dans diverses industries. Ils fonctionnent en évaporant les solvants de mélanges complexes, laissant derrière eux des échantillons concentrés d'intérêt. En comprenant le principe de base, l'équipement impliqué, le processus, les principaux avantages, la sélection de la pompe à vide optimale et la règle Delta 20, les utilisateurs peuvent optimiser le processus d'évaporation et obtenir une séparation efficace et sélective des composés, ce qui donne un échantillon plus pur.
Applications des évaporateurs rotatifs dans les processus de séparation
Les évaporateurs rotatifs, ou rotovaps, sont largement utilisés dans les procédés de séparation pour diverses applications. Ceux-ci inclus:
Purification des médicaments
Les évaporateurs rotatifs sont largement utilisés dans l'industrie pharmaceutique pour la purification de médicaments. Ils sont utilisés pour séparer et purifier des composés, tels que des solvants, des sels inorganiques et des acides. L'effet de point d'ébullition bas des évaporateurs rotatifs sur les solvants facilite le travail avec divers produits chimiques et solvants chimiques dans la création de produits pharmaceutiques de valeur à un coût abordable.
Distillation d'extraits de plantes
La distillation d'extraits de plantes est une autre application des évaporateurs rotatifs dans les procédés de séparation. Les évaporateurs rotatifs sont idéaux pour la séparation des huiles essentielles des extraits de plantes. Ils sont utilisés pour extraire les huiles essentielles des plantes et d'autres sources naturelles. Les huiles essentielles sont ensuite utilisées dans la production de parfums, d'arômes et de cosmétiques.
Isolement des produits naturels
Les évaporateurs rotatifs sont également utilisés dans l'isolement des produits naturels. Ils sont utilisés pour séparer et purifier les composés de sources naturelles, telles que les extraits de plantes, les tissus animaux et les micro-organismes. L'isolement des produits naturels est important pour le développement de nouveaux médicaments et produits chimiques.
Concentration de saveurs et de parfums
Les évaporateurs rotatifs sont largement utilisés dans l'industrie alimentaire pour la concentration des arômes et des parfums. Ils sont utilisés pour concentrer les saveurs fraîches et pures des fruits, des herbes et des boissons alcoolisées en se débarrassant de l'eau. Cela permet d'obtenir la saveur désirée à partir de différents mélanges à des températures incroyablement basses.
Séparation des solvants
Les évaporateurs rotatifs sont également utilisés dans l'industrie chimique pour la séparation des solvants. Ils sont utilisés pour séparer les solvants de divers matériaux polymères, organiques et inorganiques. Cela permet aux scientifiques de concevoir facilement des médicaments pharmaceutiques et d'autres produits chimiques.
En conclusion, les évaporateurs rotatifs sont des outils essentiels dans les processus de séparation, fournissant un moyen fiable et efficace de purifier et d'isoler les composés. Leur polyvalence et leur facilité d'utilisation en font un choix populaire pour les chercheurs et les scientifiques dans divers domaines.
