À la base, un régénérateur fonctionne en absorbant d'abord la chaleur d'un fluide chaud dans un matériau poreux, puis en libérant cette chaleur stockée vers un fluide plus froid dans une étape alternée et séparée. Contrairement à un radiateur commun où deux fluides échangent de la chaleur simultanément, un régénérateur fonctionne selon un cycle en deux étapes de stockage et de libération d'énergie thermique.
Le principe fondamental d'un régénérateur est son utilisation d'un chemin unique et partagé pour les fluides chauds et froids, séparés par le temps. Cela permet une efficacité thermique extrêmement élevée, mais introduit une contamination croisée inhérente comme compromis fondamental.
Le Cycle en Deux Étapes : Stocker et Libérer
Le fonctionnement d'un régénérateur est défini par sa nature cyclique. Il ne transfère pas la chaleur directement entre les fluides, mais utilise un milieu de stockage intermédiaire, connu sous le nom de matrice.
La Période Chaude (Chargement de la Matrice)
Premièrement, un gaz ou un liquide chaud circule à travers les canaux du régénérateur. En passant, il transfère son énergie thermique au matériau de la matrice interne, qui se réchauffe considérablement. Le fluide chaud, maintenant refroidi, quitte alors le système. Cette étape consiste essentiellement à « charger » la matrice en chaleur.
La Période Froide (Déchargement de la Matrice)
Ensuite, l'écoulement du fluide chaud est arrêté. Le chemin d'écoulement est commuté et un fluide froid séparé est dirigé à travers la même matrice chaude. Lorsque le fluide froid passe, il absorbe la chaleur stockée de la matrice, quittant le système à une température beaucoup plus élevée. Cela « décharge » la matrice, la refroidissant et la préparant pour la prochaine période chaude.
Le Rôle de la Matrice Thermique
La matrice est le cœur du régénérateur. C'est un matériau solide doté d'une capacité thermique élevée et d'une très grande surface, souvent configurée en nid d'abeille, en maille ou en lit de particules tassées. Des matériaux comme la céramique ou les métaux sont des choix courants. Son rôle est simplement d'agir comme une éponge thermique temporaire : absorber efficacement la chaleur puis la libérer tout aussi efficacement.
Caractéristiques Clés des Régénérateurs
La conception cyclique unique confère aux régénérateurs des avantages distincts dans des applications spécifiques, principalement dictés par l'efficacité et la conception physique.
Efficacité Thermique Exceptionnelle
Les régénérateurs peuvent atteindre des taux de récupération thermique extrêmement élevés, dépassant souvent 90 %. Étant donné que la surface de transfert de chaleur est la masse entière de la matrice, ils offrent une vaste surface dans un volume relativement petit, permettant un transfert de chaleur plus complet que de nombreuses autres conceptions.
Conception Compacte et Rentable
La structure simple d'une matrice — comme un nid d'abeille en céramique ou un lit de sphères métalliques — est souvent moins complexe et moins coûteuse à fabriquer que les tubes, ailettes et plaques complexes d'autres types d'échangeurs de chaleur. Cela en fait une solution rentable pour les processus industriels à grande échelle.
Comprendre les Compromis et les Limitations
La principale force d'un régénérateur — son utilisation d'un chemin d'écoulement unique — est également la source de sa plus grande faiblesse.
Contamination Croisée Inhérente
Étant donné que les fluides chauds et froids passent par la même matrice, une petite quantité du fluide de la première étape (le « report ») se mélangera inévitablement avec le fluide de la deuxième étape. Cela rend les régénérateurs totalement inadaptés aux applications où la pureté du fluide est critique, comme dans les procédés alimentaires ou les systèmes chimiques de haute pureté.
Transfert de Chaleur Cyclique, Non Continu
Le processus de transfert de chaleur n'est pas à l'état stationnaire. Lorsque la matrice cède sa chaleur pendant la période froide, sa température diminue, provoquant une légère fluctuation de la température de sortie du fluide chauffé au cours du cycle. Dans les applications nécessitant une température de sortie parfaitement stable, cela peut être un inconvénient.
Complexité Mécanique
Pour gérer les flux alternés, les régénérateurs nécessitent soit des systèmes de vannes complexes (pour les régénérateurs à lit fixe), soit de grands joints rotatifs (pour les régénérateurs rotatifs). Ces pièces mobiles ajoutent une complexité mécanique et introduisent des points potentiels de défaillance et de maintenance.
Un Régénérateur Est-il Adapté à Votre Application ?
Choisir entre un régénérateur et un autre type d'échangeur de chaleur (appelé récupérateur) revient à équilibrer l'efficacité et la pureté.
- Si votre objectif principal est une efficacité thermique et une compacité maximales : Un régénérateur est souvent le choix supérieur, en particulier pour la récupération de chaleur gaz-gaz dans les grandes usines industrielles comme les aciéries ou les fours à verre où un certain mélange est acceptable.
- Si votre objectif principal est d'empêcher tout mélange de fluides : Vous devez utiliser un échangeur récupératif (comme un tubulaire ou à plaques), car le report de contamination dans un régénérateur est inévitable.
- Si votre objectif principal est une température de sortie parfaitement stable : Un récupérateur fournit une sortie plus constante, car son fonctionnement à l'état stationnaire évite les variations de température inhérentes au cycle de charge-décharge d'un régénérateur.
Comprendre ce principe fondamental de stockage et de libération vous permet de choisir la bonne technologie d'échange de chaleur pour vos objectifs d'ingénierie spécifiques.
Tableau Récapitulatif :
| Caractéristique | Régénérateur | Récupérateur |
|---|---|---|
| Méthode de Transfert de Chaleur | Cyclique (stockage et libération) | Continu et simultané |
| Chemin d'Écoulement | Chemin unique et partagé | Chemins séparés et dédiés |
| Avantage Clé | Efficacité thermique extrêmement élevée (>90%) | Prévient la contamination croisée des fluides |
| Limitation Clé | Report/mélange de fluide inhérent | Efficacité plus faible pour gaz-gaz |
| Idéal Pour | Chauffage industriel à grande échelle (ex. acier, verre) | Applications nécessitant la pureté des fluides |
Optimisez Votre Processus de Chauffage Industriel avec KINTEK
Comprendre la bonne technologie d'échange de chaleur est essentiel pour l'efficacité de votre exploitation et la pureté de votre produit. Que votre priorité soit la récupération thermique maximale avec un régénérateur ou une séparation absolue des fluides avec un récupérateur, KINTEK possède l'expertise et l'équipement pour répondre à vos besoins spécifiques en laboratoire et dans l'industrie.
Nous nous spécialisons dans la fourniture d'équipements de laboratoire robustes et performants ainsi que de consommables adaptés aux environnements exigeants. Laissez nos experts vous aider à sélectionner la solution parfaite pour améliorer l'efficacité de votre processus et réduire les coûts d'exploitation.
Contactez nos spécialistes en ingénierie thermique dès aujourd'hui pour une consultation personnalisée.

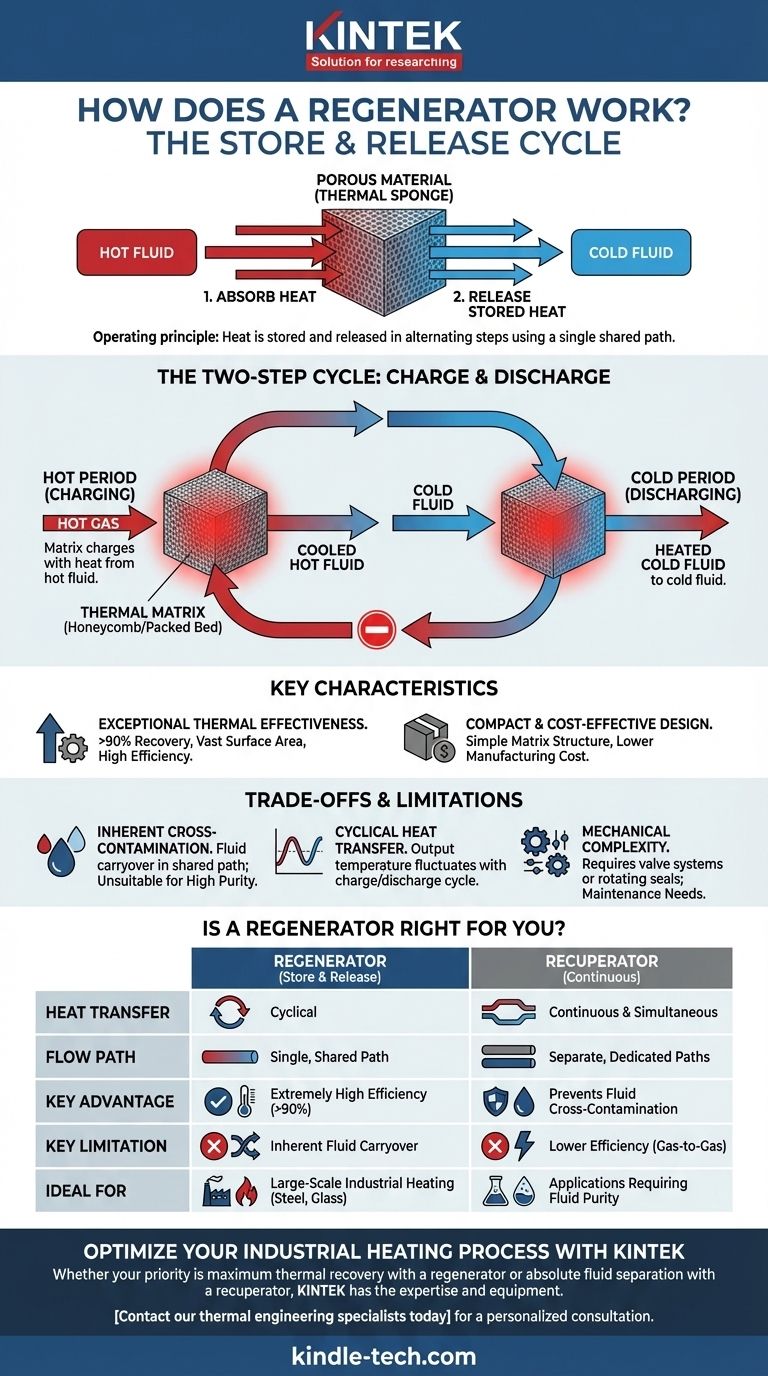

Guide Visuel
