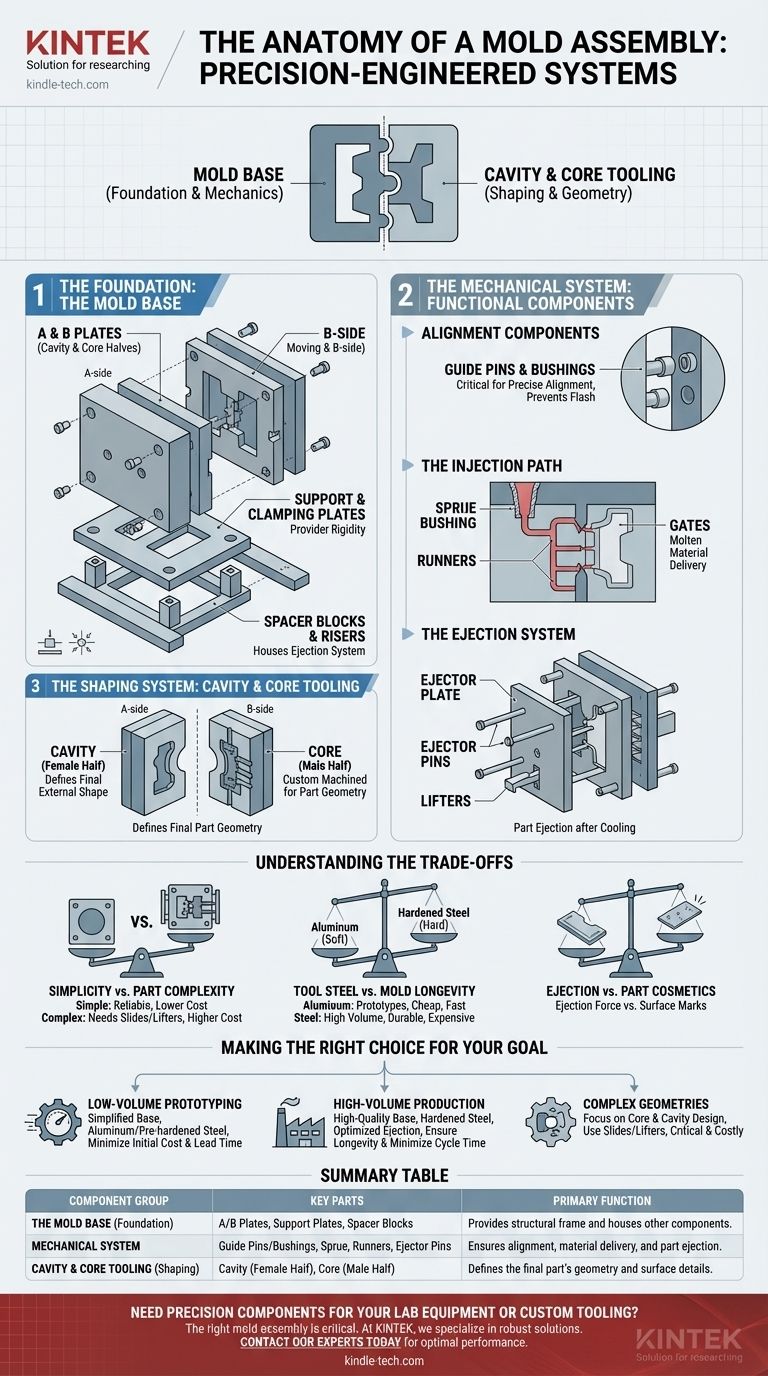

À la base, un ensemble de moule est un système d'ingénierie de précision composé de pièces emboîtables conçues pour façonner un matériau en fusion en un produit final. Bien qu'un moule simple puisse n'être que deux moitiés, un moule de production comprend trois groupes fonctionnels distincts : les plaques de cadre qui maintiennent l'ensemble, les composants mécaniques qui guident et actionnent le moule, et l'outillage de cavité qui forme directement la pièce.
Un moule est mieux compris comme deux systèmes principaux fonctionnant de concert. La Base du moule fournit le cadre structurel et l'action mécanique, tandis que l'Outillage de cavité et de noyau sont les composants usinés sur mesure qui définissent la géométrie de la pièce finale.
La Fondation : La Base du Moule
La base du moule est le cadre ou le châssis standardisé de l'ensemble complet. Elle assure l'intégrité structurelle, l'alignement et les points de montage pour tous les autres composants.
Plaques A et B (Moitiés Cavité et Noyau)
L'ensemble du moule est divisé en deux moitiés. Le côté A, ou moitié cavité, reste généralement stationnaire et est l'endroit où le plastique ou autre matériau est injecté. Le côté B, ou moitié noyau, est la moitié mobile qui contient le système d'éjection de la pièce finie.
Plaques de Support et de Serrage
Ces plaques assurent la rigidité des inserts de noyau et de cavité, les empêchant de fléchir sous l'immense pression de l'injection. Les plaques de serrage sont les plaques extérieures utilisées pour fixer l'ensemble du moule dans la machine de moulage.
Blocs d'Écartement et Élévateurs
Les blocs d'écartement créent un espace au sein de la moitié B de la base du moule. Cet espace est essentiel car il abrite l'ensemble du système d'éjection, lui permettant de se déplacer vers l'avant et de pousser la pièce hors du moule.
Le Système Mécanique : Composants Fonctionnels
Ce sont les pièces actives du moule qui assurent un alignement précis, une livraison de matériau et un cycle d'éjection de pièce après chaque cycle.
Composants d'Alignement
Les goupilles et bagues de guidage sont les composants d'alignement les plus critiques. Ces goupilles en acier trempé sur une moitié du moule s'ajustent parfaitement avec des bagues sur l'autre, assurant que la cavité et le noyau s'alignent avec une extrême précision chaque fois que le moule se ferme. Un désalignement entraîne des défauts tels que des "bavures".
Le Chemin d'Injection
La buse d'injection (sprue bushing) est le point d'entrée du matériau en fusion provenant de la buse de la machine. De là, le matériau circule par des canaux appelés canaux d'alimentation (runners) pour atteindre les points d'injection (gates), qui sont les ouvertures spécifiques menant à la cavité de la pièce elle-même.
Le Système d'Éjection
Une fois la pièce refroidie et solidifiée, le système d'éjection s'active. Une plaque pousse une série de goupilles d'éjection vers l'avant, qui appuient sur la pièce pour la pousser hors de la moitié noyau du moule. Pour des caractéristiques plus complexes, des élévateurs (lifters) ou des chemises (sleeves) peuvent être utilisés pour éjecter la pièce sans l'endommager.
Le Système de Façonnage : Outillage de Cavité et de Noyau
C'est la partie "personnalisée" du moule. Alors que la base du moule est souvent standardisée, la cavité et le noyau sont usinés de manière unique pour créer la géométrie spécifique de la pièce désirée.
La Cavité
La cavité est la poche usinée, généralement dans le côté A du moule, qui forme les surfaces extérieures de la pièce moulée. On l'appelle souvent la moitié femelle de l'outil.
Le Noyau
Le noyau est la saillie usinée, généralement dans le côté B, qui forme les surfaces intérieures de la pièce. C'est la moitié mâle de l'outil qui s'insère dans la cavité lorsque le moule est fermé.
Comprendre les Compromis
La conception d'un ensemble de moule est une série de compromis d'ingénierie entre le coût, la complexité et la performance.
Simplicité contre Complexité de la Pièce
Un moule simple à "ouvrir et fermer" sans pièces mobiles autres que le système d'éjection est fiable et rentable. Cependant, pour créer des pièces avec des contre-dépouilles ou des caractéristiques latérales, des mécanismes complexes tels que des coulisses (slides) ou des élévateurs (lifters) sont nécessaires, ce qui augmente considérablement le coût et les exigences de maintenance du moule.
Acier à Outils contre Longévité du Moule
Le type d'acier utilisé pour le noyau et la cavité est une décision critique. Les aciers plus tendres comme l'aluminium sont peu coûteux et faciles à usiner, ce qui les rend idéaux pour les prototypes. Les aciers à outils trempés sont beaucoup plus chers et difficiles à usiner, mais peuvent supporter des millions de cycles de production sans usure.
Éjection contre Cosmétique de la Pièce
Le placement et la taille des goupilles d'éjection sont un équilibre constant. Vous avez besoin de suffisamment de force et de surface pour éjecter la pièce proprement sans la déformer, mais chaque goupille d'éjection laissera une petite marque circulaire, souvent indésirable, sur la surface de la pièce finale.
Faire le Bon Choix pour Votre Objectif
La composition de votre ensemble de moule doit refléter directement l'objectif de votre projet.
- Si votre objectif principal est le prototypage à faible volume : Optez pour une base de moule simplifiée, potentiellement en aluminium ou en acier pré-trempé, afin de minimiser le coût initial et le délai de livraison.
- Si votre objectif principal est la production à grand volume : Investissez dans une base de moule de haute qualité avec des composants en acier trempé, des canaux de refroidissement supérieurs et un système d'éjection optimisé pour assurer la longévité et minimiser le temps de cycle.
- Si votre objectif principal est de créer des géométries complexes : La conception du noyau et de la cavité, ainsi que toutes les coulisses et élévateurs nécessaires, seront la partie la plus critique et la plus coûteuse de l'ensemble.
Comprendre comment ces composants individuels fonctionnent comme un système complet est la clé pour concevoir, dépanner et produire des pièces moulées de qualité.
Tableau Récapitulatif :
| Groupe de Composants de l'Ensemble de Moule | Pièces Clés | Fonction Principale |
|---|---|---|
| La Base du Moule (Fondation) | Plaques A/B, Plaques de Support, Blocs d'Écartement | Fournit le cadre structurel et abrite les autres composants. |
| Système Mécanique | Goupilles/Bagues de Guidage, Buse d'Injection, Canaux d'Alimentation, Goupilles d'Éjection | Assure l'alignement, la livraison du matériau et l'éjection de la pièce. |
| Outillage de Cavité & Noyau (Façonnage) | Cavité (Moitié Femelle), Noyau (Moitié Mâle) | Définit la géométrie et les détails de surface de la pièce finale. |
