En bref, la pulvérisation cathodique peut déposer une vaste gamme de matériaux. Le processus est remarquablement polyvalent, capable de créer des films minces à partir de métaux purs comme l'or et l'argent, d'alliages complexes comme l'acier, et de composés céramiques isolants tels que les oxydes et nitrures métalliques. Le matériau que vous souhaitez déposer est fabriqué sous forme de "cible" physique qui est érodée pendant le processus.
La polyvalence de la pulvérisation cathodique est sa plus grande force, mais le choix fondamental de votre matériau cible dicte l'ensemble de la configuration. La distinction essentielle est de savoir si le matériau est électriquement conducteur ou isolant, ce qui détermine le type d'alimentation électrique et le processus requis.
L'étendue des matériaux pulvérisables
Le processus de pulvérisation cathodique impose très peu de restrictions sur les types de matériaux pouvant être déposés. Cette flexibilité est une raison principale de son utilisation généralisée dans des industries allant de la fabrication de semi-conducteurs aux dispositifs médicaux.
Métaux purs et alliages
Les matériaux les plus simples pour la pulvérisation cathodique sont les métaux purs et leurs alliages. Ces matériaux sont électriquement conducteurs, ce qui simplifie le processus de pulvérisation.
Les exemples courants incluent :
- Métaux précieux : Or (Au), Argent (Ag), Platine (Pt)
- Métaux industriels : Cuivre (Cu), Aluminium (Al), Titane (Ti)
- Alliages : Acier inoxydable, Or-Palladium (Au-Pd)
Céramiques et composés diélectriques
La pulvérisation cathodique est également très efficace pour déposer des céramiques et d'autres matériaux diélectriques (électriquement isolants).
Ceux-ci sont souvent utilisés pour leurs propriétés protectrices, optiques ou isolantes. Les exemples incluent l'oxyde d'aluminium (Al₂O₃), le dioxyde de silicium (SiO₂) et le dioxyde de titane (TiO₂).
Comment le matériau cible dicte le processus de pulvérisation cathodique
Le choix du matériau cible ne concerne pas seulement le film final ; il détermine la physique du processus de pulvérisation lui-même, principalement la source d'énergie nécessaire pour maintenir le plasma.
Matériaux conducteurs et pulvérisation cathodique DC
Pour les matériaux électriquement conducteurs comme les métaux et les alliages, une alimentation électrique à courant continu (CC) est utilisée.
La pulvérisation cathodique CC est efficace et relativement simple. Une tension négative est appliquée à la cible, ce qui attire les ions positifs du plasma, provoquant la pulvérisation. Ce processus est continu et stable pour les cibles conductrices.
Matériaux isolants et pulvérisation cathodique RF
Pour les matériaux électriquement isolants comme les céramiques, une alimentation CC ne fonctionnera pas. Une charge positive s'accumulerait rapidement à la surface de la cible, repoussant les ions positifs du plasma et arrêtant le processus de pulvérisation.
La solution consiste à utiliser une alimentation électrique à radiofréquence (RF). Le champ RF alterne rapidement la tension, empêchant l'accumulation de charge et permettant de pulvériser efficacement les isolants et les semi-conducteurs.
Création de composés par pulvérisation réactive
Vous pouvez également créer des films composés comme des nitrures ou des oxydes à partir d'une cible métallique pure grâce à un processus appelé pulvérisation réactive.
Dans cette technique, un gaz réactif comme l'azote (N₂) ou l'oxygène (O₂) est introduit dans la chambre à vide avec le gaz inerte (comme l'argon). Les atomes métalliques pulvérisés réagissent avec ce gaz sur leur chemin vers le substrat, formant un film composé comme le nitrure de titane (TiN) ou le dioxyde de silicium (SiO₂).
Comprendre les compromis et les considérations
Au-delà des propriétés électriques du matériau, les caractéristiques physiques de la cible elle-même ont des implications pratiques et financières pour le processus de pulvérisation cathodique.
Géométrie et coût de la cible

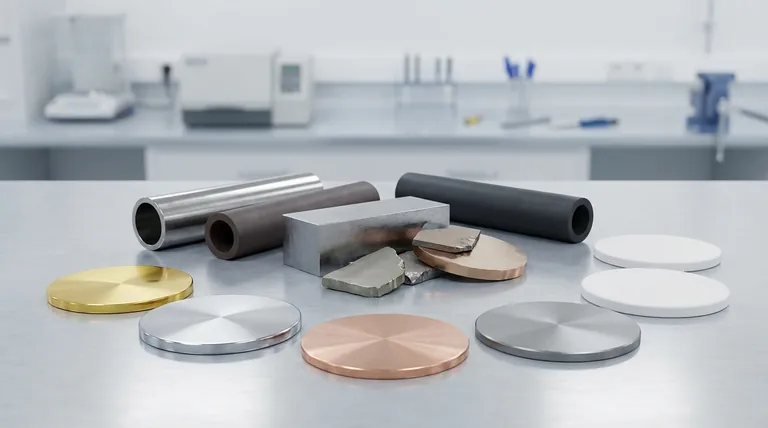

Les cibles de pulvérisation cathodique se présentent sous diverses formes, le plus souvent des disques planaires (plats) ou des tubes cylindriques/en forme d'anneau.
Les cibles planaires sont généralement moins chères et plus faciles à fabriquer et à remplacer. Cependant, certaines conceptions de systèmes nécessitent des cibles cylindriques ou en forme d'anneau, qui offrent une meilleure utilisation du matériau mais sont plus coûteuses et complexes.
Pureté et intégrité du matériau
La qualité du matériau cible est primordiale. Il doit être d'une grande pureté pour éviter la contamination du film mince.
De plus, la cible doit être physiquement robuste et exempte de fissures ou de vides. Ces défauts peuvent entraîner des taux de pulvérisation incohérents, des arcs dans le plasma et la génération de particules, ce qui compromet la qualité du revêtement final.
Faire le bon choix pour votre application
Le choix de la bonne cible et du bon processus dépend entièrement des propriétés dont vous avez besoin dans votre film mince final.
- Si votre objectif principal est de déposer un film métallique simple et conducteur : Une cible métallique pure utilisant un processus de pulvérisation cathodique CC simple est le choix le plus efficace.
- Si votre objectif principal est de créer une couche isolante, céramique ou optique : Vous devez utiliser un processus de pulvérisation cathodique RF avec une cible fabriquée dans ce matériau diélectrique spécifique (par exemple, une cible d'Al₂O₃).
- Si votre objectif principal est de créer un revêtement dur ou un film composé comme un nitrure : La pulvérisation réactive utilisant une cible métallique pure et un gaz réactif est souvent la méthode la plus rentable et la plus contrôlable.
En fin de compte, comprendre le lien entre le matériau cible et la méthode de pulvérisation cathodique vous permet d'obtenir un revêtement précis et de haute qualité pour presque toutes les applications.
Tableau récapitulatif :
| Type de matériau | Exemples clés | Processus de pulvérisation cathodique courant |
|---|---|---|
| Métaux purs et alliages | Or (Au), Aluminium (Al), Acier inoxydable | Pulvérisation cathodique CC |
| Céramiques et diélectriques | Oxyde d'aluminium (Al₂O₃), Dioxyde de silicium (SiO₂) | Pulvérisation cathodique RF |
| Films composés (par pulvérisation réactive) | Nitrure de titane (TiN) | Pulvérisation réactive (CC/RF + gaz réactif) |
