Qu'est-ce qu'une cible de pulvérisation cathodique ? La source matérielle essentielle pour le dépôt de couches minces

Dans le dépôt de couches minces, la cible de pulvérisation cathodique est le matériau source à partir duquel un revêtement est créé. C'est un morceau solide — souvent un disque ou un cylindre — du métal, de l'alliage ou de la céramique exact que vous avez l'intention de déposer sur un substrat. Pendant le processus de pulvérisation cathodique, cette cible est bombardée par des ions de haute énergie, qui arrachent physiquement des atomes de sa surface, leur permettant de voyager et de former un film mince et uniforme sur l'objet en cours de revêtement.

La cible de pulvérisation cathodique est plus qu'un simple bloc de matière première ; elle fonctionne comme la cathode sacrificielle dans un environnement plasma. Sa composition détermine directement les propriétés du film final, et son interaction avec le plasma est le mécanisme central de l'ensemble du processus de dépôt physique en phase vapeur (PVD).

Le rôle de la cible dans le processus de pulvérisation cathodique

Pour comprendre la cible, vous devez d'abord comprendre son rôle central dans le flux de travail de la pulvérisation cathodique. Le processus est une séquence d'événements physiques se produisant à l'intérieur d'une chambre à vide.

La source de la couche mince

Le rôle le plus fondamental de la cible est d'être le réservoir du matériau de revêtement. La composition de la cible dicte la composition du film final. Si vous avez besoin d'un revêtement de nitrure de titane, vous utiliserez une cible de titane dans un environnement gazeux d'azote.

Fonctionnement comme cathode

Dans le système de pulvérisation cathodique, la cible n'est pas un composant passif. Elle reçoit une forte charge électrique négative, ce qui lui fait fonctionner comme la cathode. Les parois de la chambre ou une électrode séparée agissent comme l'anode.

Le point d'impact

Cette charge négative attire les ions chargés positivement provenant du plasma. Ce plasma est généralement créé en introduisant un gaz inerte, comme l'Argon, et en l'excitant avec une haute tension. Les ions d'argon (Ar+) résultants accélèrent directement vers la cible chargée négativement.

L'éjection par « pulvérisation »

Lorsque ces ions de haute énergie entrent en collision avec la cible, ils transfèrent leur quantité de mouvement et leur énergie aux atomes de la surface de la cible. Cette collision est suffisamment puissante pour arracher physiquement, ou « pulvériser », des atomes individuels du matériau de la cible. Ces atomes éjectés traversent ensuite le vide et se déposent sur le substrat, construisant la couche mince désirée atome par atome.

Caractéristiques physiques d'une cible de pulvérisation cathodique

La nature physique de la cible elle-même est essentielle au succès et à la cohérence du processus de dépôt.

Pureté et composition du matériau

La pureté du matériau cible est primordiale. Toute impureté présente dans la cible sera pulvérisée avec le matériau principal et incorporée dans la couche mince, ce qui peut dégrader ses propriétés électriques, optiques ou mécaniques. Pour les films d'alliage, la cible doit avoir une composition uniforme et homogène.

Formes et formats courants

Les cibles se présentent sous diverses formes, mais les plus courantes sont planes (disques plats) et rotatives (cylindriques). Le choix dépend de l'équipement spécifique et de l'échelle de l'opération, les cibles rotatives offrant souvent une meilleure utilisation du matériau et une meilleure uniformité pour le revêtement de grandes surfaces.

Le phénomène de la « piste de course »

La pulvérisation cathodique est rarement uniforme sur toute la surface de la cible, surtout lorsque des aimants sont utilisés pour confiner le plasma et augmenter l'efficacité. Le bombardement est le plus intense dans une zone spécifique, qui s'érode plus rapidement que le reste de la cible. Cela crée une rainure visible connue sous le nom de « piste de course », qui définit la durée de vie utile de la cible.

Comprendre les compromis et l'environnement

La cible n'existe pas isolément. Son efficacité est directement liée à son environnement et aux limites inhérentes du processus.

Utilisation de la cible et coût

En raison de l'effet de « piste de course », une partie importante du matériau cible reste souvent inutilisée lorsque la rainure devient trop profonde. Cette faible utilisation du matériau peut augmenter les coûts opérationnels, car la cible entière doit être remplacée même si une grande partie est encore présente.

La nécessité d'un vide

L'ensemble du processus doit se dérouler sous vide poussé (typiquement inférieur à 10⁻⁵ mbar). Ceci est nécessaire pour deux raisons : premièrement, pour garantir que les atomes pulvérisés peuvent atteindre le substrat sans entrer en collision avec les molécules d'air, et deuxièmement, pour empêcher que des contaminants comme l'oxygène ou la vapeur d'eau ne soient incorporés dans le film.

Le rôle du gaz inerte

Une fois le vide initial atteint, un gaz de pulvérisation inerte (généralement de l'Argon) est introduit à très basse pression (environ 10⁻³ mbar). Ce gaz ne réagit pas avec le film ; son seul but est d'être ionisé pour créer les « projectiles » de plasma qui bombardent la cible.

Faire le bon choix pour votre objectif

La sélection de la bonne cible et des bons paramètres de processus dépend entièrement du résultat souhaité de votre revêtement.

• Si votre objectif principal est la recherche de haute pureté ou la fabrication de semi-conducteurs : Vous devez privilégier une cible avec la pureté la plus élevée possible (par exemple, 99,999 % ou « 5N ») pour garantir que les propriétés électriques et physiques du film ne soient pas compromises.
• Si votre objectif principal est le revêtement industriel à grande échelle (par exemple, le verre architectural) : Envisagez d'utiliser des cibles rotatives pour maximiser l'utilisation du matériau et obtenir une meilleure uniformité sur de grandes surfaces, réduisant ainsi les coûts opérationnels à long terme.
• Si votre objectif principal est de déposer un alliage complexe : Assurez-vous que votre cible est une seule pièce pré-alliée avec une composition homogène pour garantir que le film résultant ait le même rapport chimique que la source.

En fin de compte, comprendre la cible est la première étape pour maîtriser le contrôle, la qualité et l'efficacité de toute application de pulvérisation cathodique.

Tableau récapitulatif :

Aspect	Description
Rôle principal	Sert de cathode sacrificielle et de matériau source pour le revêtement.
Fonction clé	Ses atomes sont éjectés par bombardement ionique pour former une couche mince sur un substrat.
Matériaux courants	Métaux, alliages et céramiques (par exemple, Titane pour les revêtements TiN).
Propriété critique	Une pureté élevée du matériau est essentielle pour la qualité du film final.
Formes courantes	Planaire (disques) et Rotative (cylindres).

Prêt à obtenir des couches minces précises et de haute qualité ?

Votre cible de pulvérisation cathodique est le cœur de votre processus de dépôt. Le choix du bon matériau, de la bonne pureté et du bon facteur de forme est essentiel au succès de votre recherche ou de votre production.

KINTEK est spécialisée dans les équipements et consommables de laboratoire de haute pureté, y compris les cibles de pulvérisation cathodique adaptées à votre application spécifique — que ce soit pour la recherche sur les semi-conducteurs, le revêtement industriel ou le dépôt d'alliages complexes. Nous fournissons les matériaux et l'expertise nécessaires pour garantir que vos films répondent aux normes les plus élevées en matière de performance et de cohérence.

Laissez-nous vous aider à optimiser votre processus. Contactez nos experts dès aujourd'hui pour discuter de vos besoins en matière de cibles de pulvérisation cathodique et découvrir comment KINTEK peut soutenir les objectifs de votre laboratoire.

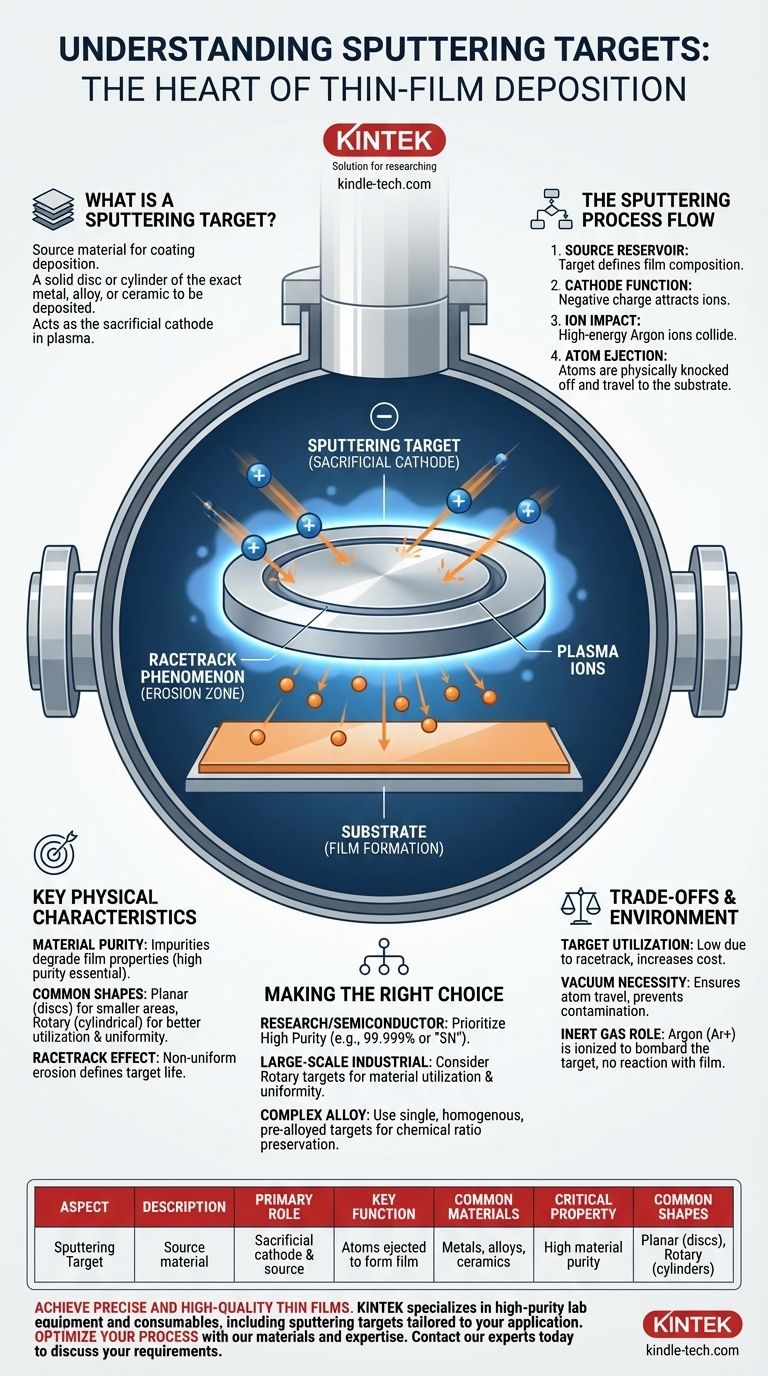

Guide Visuel
