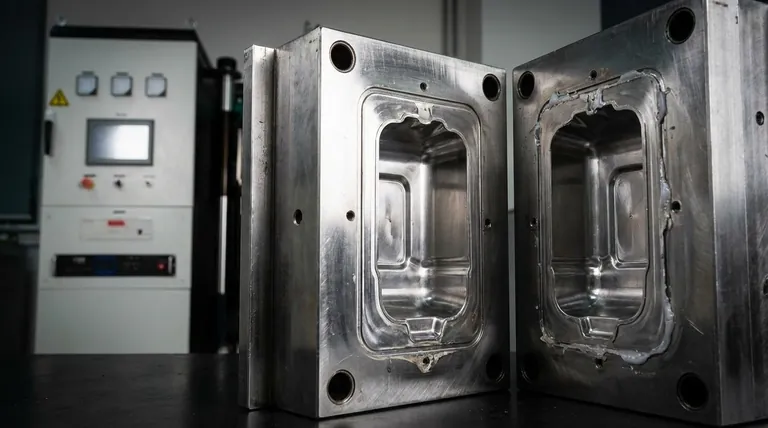

L'intérieur d'un moule est appelé cavité .Il s'agit de l'espace entre la face A et la face B du moule où la matière en fusion est injectée pour former la pièce souhaitée.La face A du moule est souvent appelée spécifiquement la cavité, car elle définit généralement la forme extérieure de la pièce moulée.L'empreinte est un élément essentiel du moulage par injection, car elle influence directement la forme finale, les dimensions et l'état de surface du produit.
Explication des points clés :
-
Définition de la cavité:
- La cavité est le vide ou l'espace à l'intérieur du moule où la matière en fusion est injectée pour créer la pièce finale.Elle est formée par la combinaison du côté A (côté de la cavité) et du côté B (côté du noyau) du moule.
- La cavité détermine la forme et les caractéristiques extérieures de la pièce moulée.
-
Face A et face B du moule:
- Côté A (côté de la cavité):Ce côté du moule forme généralement la surface extérieure de la pièce.Elle est souvent appelée cavité car elle définit la géométrie externe.
- Côté B (côté du noyau):Ce côté du moule forme généralement les caractéristiques internes de la pièce, telles que les trous ou les contre-dépouilles.Il complète le côté A pour achever la forme de la pièce.
-
Rôle de l'empreinte dans le moulage par injection:
- La cavité est l'endroit où le matériau fondu (par exemple, le plastique, le métal ou le caoutchouc) est injecté sous haute pression.Il remplit la cavité et prend sa forme en refroidissant et en se solidifiant.
- La conception de la cavité a un impact direct sur la qualité du produit final, notamment sur sa précision dimensionnelle, son état de surface et son intégrité structurelle.
-
Importance de la conception de la cavité:
- La cavité doit être usinée avec précision pour correspondre aux spécifications de la pièce souhaitée.Toute imperfection dans la cavité peut entraîner des défauts dans le produit final, tels que des déformations, des marques d'enfoncement ou un remplissage incomplet.
- Des canaux d'aération et de refroidissement appropriés sont également intégrés dans la conception de la cavité afin de garantir un flux de matériau efficace et un refroidissement uniforme.
-
Applications des cavités dans différents moules:
- Les cavités sont utilisées dans différents types de moules, notamment les moules à injection, les moules à soufflage et les moules à compression.Chaque type de moule possède des cavités spécifiques adaptées aux exigences du matériau et de la pièce.
- Les moules multi-empreintes sont courants dans la production de gros volumes, où plusieurs pièces sont moulées simultanément dans des empreintes distinctes à l'intérieur d'un même moule.
En comprenant le concept de l'empreinte et son rôle dans la conception du moule, les fabricants peuvent optimiser le processus de moulage par injection pour produire efficacement des pièces de haute qualité.
Tableau récapitulatif :
| Aspect clé | Description de la cavité |
|---|---|
| Définition de la cavité | Le vide à l'intérieur du moule où la matière en fusion est injectée pour former la pièce. |
| Côté A (côté de la cavité) | Définit la surface extérieure et la géométrie externe de la pièce. |
| Face B (face centrale) | Forme des caractéristiques internes telles que des trous ou des contre-dépouilles, en complément de la face A. |
| Rôle dans le moulage par injection | Détermine la forme, les dimensions, l'état de surface et l'intégrité structurelle de la pièce. |
| Importance de la conception | Un usinage précis garantit la qualité, évite les défauts et permet un refroidissement efficace. |
| Applications | Utilisé dans les moules d'injection, de soufflage et de compression ; moules multi-empreintes pour la production de gros volumes. |
