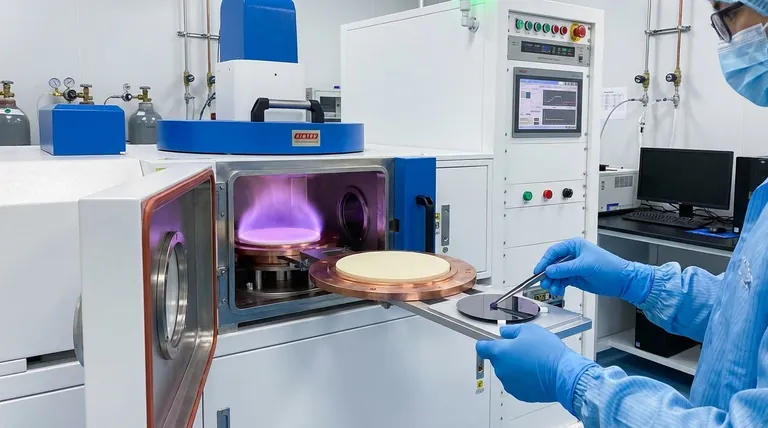

En science des matériaux et en fabrication de semi-conducteurs, une cible de pulvérisation d'oxyde de gallium (Ga₂O₃) est un matériau source solide de haute pureté utilisé pour créer des films minces. Généralement formée en un disque ou une plaque de céramique dense, cette cible est placée à l'intérieur d'une chambre à vide où elle est bombardée par des ions énergétiques dans un processus appelé pulvérisation, qui dépose une couche d'oxyde de gallium sur un substrat.
La qualité d'une cible de pulvérisation d'oxyde de gallium – en particulier sa pureté, sa densité et sa composition – n'est pas un détail mineur. C'est le facteur le plus critique qui dicte la performance, la qualité et la reproductibilité du film mince de Ga₂O₃ final utilisé dans les dispositifs électroniques et optoélectroniques avancés.
Comment fonctionne la pulvérisation avec une cible d'oxyde de gallium
Pour comprendre l'importance de la cible, vous devez d'abord comprendre son rôle dans le processus de dépôt physique en phase vapeur (PVD) connu sous le nom de pulvérisation.
Le processus de pulvérisation expliqué
Le processus commence par la création d'un plasma, généralement à partir d'un gaz inerte comme l'argon, à l'intérieur d'une chambre à vide. Une haute tension est appliquée, ce qui ionise les atomes de gaz argon.
Éjection du matériau
Ces ions argon chargés positivement sont accélérés vers la cible d'oxyde de gallium polarisée négativement. L'impact à haute énergie éjecte physiquement, ou "pulvérise", des atomes et des molécules de la surface de la cible.
Dépôt sur le substrat
Le matériau Ga₂O₃ éjecté traverse la chambre à vide et se condense sur un substrat, tel qu'une tranche de silicium ou un cristal de saphir. Cela construit progressivement un film mince et uniforme d'oxyde de gallium.
Caractéristiques clés d'une cible de Ga₂O₃ de haute qualité
Les propriétés de la cible de départ sont directement transférées au film déposé. Par conséquent, l'approvisionnement d'une cible de haute qualité est non négociable pour obtenir des résultats de haute performance.
La pureté est primordiale
Toute impureté métallique ou non métallique au sein de la cible (par exemple, Si, Fe, Cu) sera co-déposée dans votre film. Ces impuretés peuvent agir comme des pièges de charge ou des centres de diffusion, dégradant sévèrement les propriétés électriques et optiques du film. Une pureté élevée (généralement 99,99 % ou 4N, et jusqu'à 99,999 % ou 5N) est essentielle.
Densité et porosité
Une cible de haute densité et de faible porosité est cruciale pour un processus stable et reproductible. Les vides ou les pores dans la céramique peuvent piéger le gaz, entraînant des explosions de pression incontrôlées et une instabilité du processus. Cela peut provoquer des arcs ou des "crachats", qui génèrent des défauts dans le film. Une densité élevée assure un taux de pulvérisation constant.
Stœchiométrie et composition
La cible doit avoir le rapport chimique correct de gallium à oxygène. Bien que le Ga₂O₃ stœchiométrique pur soit standard, les cibles sont parfois intentionnellement fabriquées pour être légèrement déficientes en oxygène afin de compenser la perte d'oxygène pendant le processus de pulvérisation.
Phase cristalline
L'oxyde de gallium peut exister sous plusieurs structures cristallines différentes (polymorphes). La plus stable thermodynamiquement et la plus étudiée est la phase bêta (β-Ga₂O₃). La plupart des cibles de haute qualité sont fabriquées à partir de poudre de β-Ga₂O₃ pour favoriser la croissance de cette phase dans le film final.
Comprendre les compromis et les défis
La pulvérisation d'oxyde de gallium n'est pas sans difficultés. Ses propriétés matérielles présentent des défis spécifiques qui doivent être abordés au niveau du processus.
Le défi des matériaux isolants
En tant que semi-conducteur à large bande interdite, l'oxyde de gallium est très isolant électriquement à température ambiante. L'utilisation d'une alimentation de pulvérisation à courant continu (DC) standard entraînera une accumulation de charge positive sur la surface de la cible, repoussant les ions argon entrants et éteignant rapidement le plasma.
La solution de pulvérisation RF
La solution standard de l'industrie est d'utiliser la pulvérisation par radiofréquence (RF). Le champ électrique alternant rapidement (généralement à 13,56 MHz) empêche l'accumulation nette de charge, permettant une pulvérisation continue et stable de matériaux isolants comme le Ga₂O₃.
Contrôle de la teneur en oxygène
Le processus de pulvérisation à haute énergie peut rompre les liaisons Ga-O, et une partie de l'oxygène peut être perdue vers la pompe à vide. Cela crée des lacunes d'oxygène dans le film déposé, ce qui peut involontairement le rendre électriquement conducteur (de type n). Pour contrecarrer cela, une quantité contrôlée d'oxygène est souvent ajoutée au gaz de pulvérisation d'argon pour garantir que le film final a la stœchiométrie et les propriétés isolantes souhaitées.
Fissuration de la cible
Le Ga₂O₃ est un matériau céramique cassant avec une faible conductivité thermique. Le chauffage intense et localisé dû au bombardement du plasma peut créer des contraintes thermiques, entraînant la fissuration de la cible. Ceci est atténué en liant la cible à une plaque de support en cuivre, qui agit comme un dissipateur thermique pour améliorer le refroidissement.
Sélection de la bonne cible d'oxyde de gallium
Le type spécifique de cible de Ga₂O₃ dont vous avez besoin dépend entièrement de l'application prévue de votre film mince.
- Si votre objectif principal est la recherche fondamentale sur le β-Ga₂O₃ pur : Optez pour la cible non dopée de la plus haute pureté (5N) avec la densité la plus élevée possible pour établir une base fiable pour les propriétés du film.
- Si votre objectif principal est de développer des photodétecteurs UV ou des composants électroniques de puissance : Privilégiez une cible non dopée de haute pureté (4N ou 5N) et de haute densité, et concentrez votre contrôle de processus sur la gestion de la stœchiométrie et de la cristallinité.
- Si votre objectif principal est de créer des oxydes conducteurs transparents (TCO) : Vous devez utiliser une cible dopée, telle que du Ga₂O₃ dopé à l'étain (GTO) ou au silicium, avec une concentration de dopant précisément spécifiée pour atteindre la conductivité souhaitée.
En fin de compte, la cible de pulvérisation n'est pas seulement un matériau source ; c'est le plan fondamental de votre dispositif à film mince final.
Tableau récapitulatif :
| Caractéristique clé | Pourquoi c'est important | Spécification idéale |
|---|---|---|
| Pureté | Les impuretés dégradent les propriétés électriques/optiques du film. | 99,99 % (4N) à 99,999 % (5N) |
| Densité | Prévient l'instabilité du processus, les arcs et les défauts du film. | Haute densité, faible porosité |
| Stœchiométrie | Détermine la composition chimique du film final. | Rapport Ga:O précis (souvent Ga₂O₃) |
| Phase cristalline | Influence les propriétés électroniques du film déposé. | La phase bêta (β-Ga₂O₃) est standard |
