En bref, une électrode de référence permanente cuivre/sulfate de cuivre (Cu/CuSO4) est un capteur électrochimique très stable conçu pour être enterré à long terme dans le sol. Son objectif spécifique est de fournir un potentiel électrique constant et connu, servant de référence fiable pour mesurer l'efficacité des systèmes de protection cathodique sur les pipelines, les réservoirs de stockage et autres structures métalliques enterrées.
Il est impossible de mesurer la tension d'un seul objet ; on ne peut mesurer que la différence de tension entre deux points. L'électrode de référence agit comme un « point zéro » fixe, vous permettant de mesurer avec précision le potentiel électrique d'une structure par rapport à son environnement et de confirmer qu'elle est protégée contre la corrosion.
Le rôle d'une électrode de référence dans le contrôle de la corrosion
Le problème : mesurer le potentiel de corrosion
La corrosion est un processus électrochimique. Un morceau de métal enterré dans le sol possède un potentiel électrique naturel, et ce potentiel indique sa tendance à se corroder.
Pour éviter cela, nous utilisons la protection cathodique (PC), un système qui applique un faible courant électrique à la structure. Cela décale son potentiel à un niveau où la corrosion s'arrête efficacement.
Le défi critique est de vérifier que le potentiel de la structure se situe dans la plage de protection correcte. Cette mesure est impossible sans un point de référence stable.
La solution : une référence stable
Imaginez mesurer la hauteur d'une montagne. Vous mesurez son altitude par rapport à une référence universellement acceptée : le niveau de la mer. Une électrode de référence remplit exactement la même fonction pour le potentiel électrique.

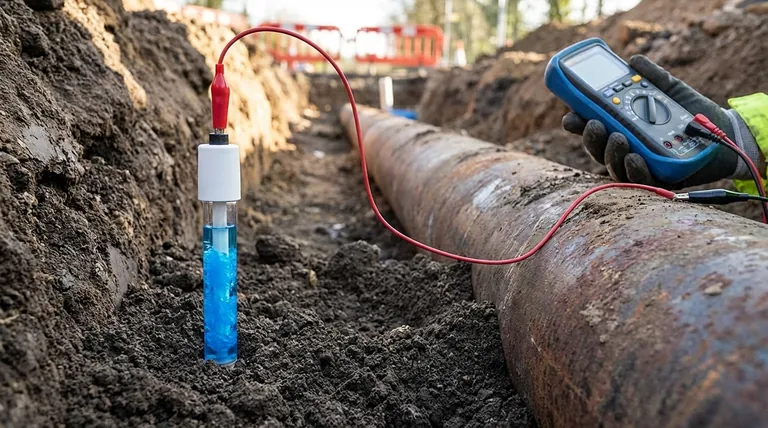

Elle fournit un potentiel constant et prévisible qui ne change pas avec le temps ou les fluctuations environnementales. En plaçant l'électrode dans le sol près de votre structure, vous créez un « niveau de la mer électrique » stable par rapport auquel vous pouvez mesurer le potentiel de la structure avec un voltmètre.
Anatomie d'une électrode cuivre/sulfate de cuivre
Les composants principaux
Une électrode de référence Cu/CuSO4 est une demi-cellule simple mais précise. Elle se compose de deux éléments principaux :
- Une tige de cuivre de haute pureté, qui sert d'élément de référence.
- Une solution saturée de cristaux de sulfate de cuivre dans l'eau, qui sert d'électrolyte.
La tige de cuivre est immergée dans la solution de sulfate de cuivre, créant un équilibre électrochimique stable et reproductible. C'est cet équilibre qui génère le potentiel constant de l'électrode.
La jonction poreuse
L'électrode est logée dans un corps durable doté d'un bouchon poreux à une extrémité. Ce bouchon, souvent en céramique ou en bois, permet le contact électrique entre la solution interne de sulfate de cuivre et le sol externe.
Cette connexion permet aux ions de circuler, complétant le circuit électrique pour la mesure, mais empêche la solution interne de s'échapper rapidement.
Pourquoi est-elle « permanente » ?
Le terme « permanent » distingue ce type d'électrode des modèles portables utilisés pour les relevés de terrain temporaires. Une électrode permanente est conçue pour être enterrée et fonctionner en continu, à long terme.
Cela nécessite un boîtier robuste et non dégradable ainsi qu'un grand réservoir de solution de sulfate de cuivre et de cristaux pour garantir une durée de vie pouvant s'étendre sur des décennies.
Comprendre les compromis
Aucun outil de mesure n'est parfait. Bien que l'électrode Cu/CuSO4 soit un pilier de l'industrie, il est essentiel de comprendre ses limites.
Sensibilité à la contamination
La stabilité du potentiel de l'électrode dépend de la pureté de son électrolyte interne. Le problème le plus courant est la contamination par les chlorures.
Si l'électrode est utilisée dans un sol à forte teneur en chlorures (comme les zones côtières ou les sols affectés par le sel de voirie), les ions chlorure peuvent migrer à travers le bouchon poreux et modifier le potentiel de l'électrode, entraînant des lectures inexactes.
Sensibilité à la température
Le potentiel d'une électrode Cu/CuSO4 présente une sensibilité connue à la température. Bien que souvent mineure, cette variation peut être significative dans les applications nécessitant une grande précision ou lorsque les températures ambiantes fluctuent considérablement.
Pour les mesures critiques, un facteur de correction de température doit être appliqué aux lectures pour garantir la précision.
Durée de vie limitée
Bien que qualifiée de « permanente », l'électrode a une durée de vie limitée. Après de nombreuses années, l'électrolyte interne finira par s'épuiser ou se contaminer, provoquant une dérive du potentiel. À ce stade, l'électrode doit être remplacée pour maintenir l'intégrité du système de surveillance de la PC.
Faire le bon choix pour votre application
La sélection de l'électrode de référence correcte est fondamentale pour obtenir des données fiables de contrôle de la corrosion. Votre décision doit être guidée par l'environnement chimique spécifique de votre structure.
- Si votre objectif principal est les mesures d'usage général dans un sol typique : L'électrode cuivre/sulfate de cuivre est la norme établie de l'industrie, offrant une excellente fiabilité et un bon rapport coût-efficacité.
- Si votre projet se situe dans un environnement à forte teneur en chlorures (par exemple, eau de mer, sol saumâtre ou zones affectées par le sel de déneigement) : Vous devez envisager une électrode argent/chlorure d'argent (Ag/AgCl), car elle est spécifiquement conçue pour rester stable en présence de chlorures.
En fin de compte, choisir la bonne électrode de référence garantit que vos mesures sont exactes, vous donnant une véritable confiance dans l'intégrité de vos actifs protégés.
Tableau récapitulatif :
| Caractéristique | Description |
|---|---|
| Utilisation principale | Surveillance à long terme des systèmes de protection cathodique sur les structures métalliques enterrées. |
| Composants clés | Tige de cuivre de haute pureté et solution électrolytique de sulfate de cuivre saturée. |
| Principal avantage | Fournit un potentiel de référence stable et connu pour des mesures de tension précises. |
| Principale limite | Sensible à la contamination par les chlorures, ce qui peut altérer son potentiel. |
| Environnement typique | Idéal pour une utilisation générale dans la plupart des sols ; non recommandé pour les zones à forte teneur en chlorures. |
