Types de plaques optiques pour fenêtres
Plaque à fenêtre visible λ/4, λ/10
Une feuille de fenêtre plane sert de couche protectrice cruciale pour les capteurs et détecteurs électroniques exposés à des environnements externes.Ces plaques planes parallèles sont conçues pour assurer une transmission optimale de la lumière, ce qui les rend indispensables dans diverses applications optiques.Le choix du matériau pour ces feuilles de fenêtre dépend fortement de la gamme de longueurs d'onde spécifique qu'elles doivent transmettre efficacement.
Pour les applications dans les spectres ultraviolet (UV), visible (VIS), proche infrarouge (NIR) et infrarouge à ondes courtes (SWIR), des matériaux tels que le fluorure de baryum (BaF2), le fluorure de calcium (CaF2), le sulfure de zinc (ZnS), le séléniure de zinc (ZnSe), le silicium (Si) et le germanium (Ge) sont couramment utilisés.Ces matériaux sont particulièrement appréciés pour leurs taux de transmission élevés dans la gamme des infrarouges.En outre, la silice fondue et le saphir sont préférés pour les applications dans l'ultraviolet en raison de leur transparence exceptionnelle dans cette région de longueur d'onde.
Matériau | Application Spectre |
---|---|
BaF2 | UV, VIS, NIR, SWIR |
CaF2 | UV, VIS, NIR, SWIR |
ZnS | NIR, SWIR |
ZnSe | NIR, SWIR |
Si | IR |
Ge | IR |
Silice fondue | UV |
Saphir | UV |
La précision de ces feuilles à fenêtre, souvent mesurée en termes de planéité et de parallélisme, est un autre facteur critique.Par exemple, une feuille à fenêtre λ/10 garantit une planéité équivalente à un dixième d'une onde de 632,8 nm, ce qui la rend adaptée aux applications de haute précision telles que les systèmes laser.En revanche, les feuilles à fenêtre λ/4, dont les exigences en matière de planéité sont légèrement moins strictes, conviennent mieux aux applications d'imagerie où une plus large gamme de tolérances peut être prise en compte.
En résumé, le choix d'une plaque à fenêtre visible λ/4 ou λ/10 dépend des exigences spécifiques de l'application, notamment de la transmission de longueur d'onde souhaitée et de la précision optique requise.

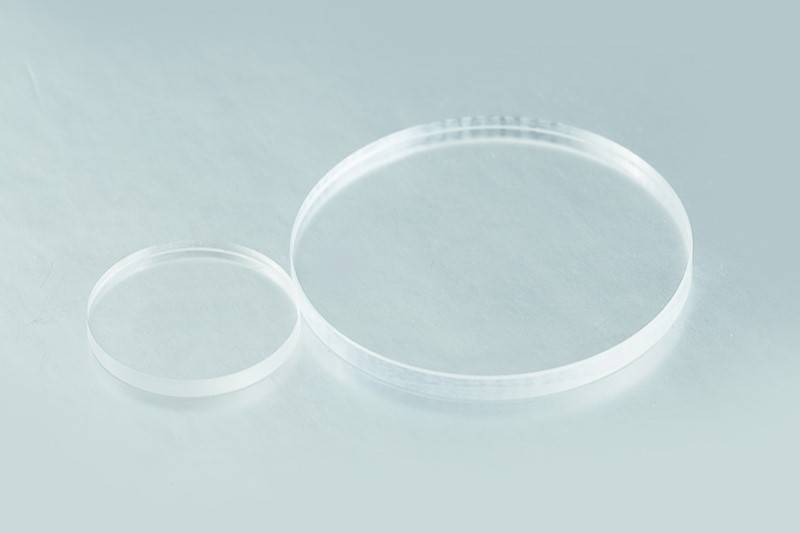

Cristaux plats optiques double face de haute précision K9
Les cristaux plats optiques double face de haute précision K9 servent de surfaces de référence pivotantes pour tester et caractériser l'erreur de planéité d'autres composants optiques de haute finition.Ces cristaux sont indispensables pour garantir les performances des processus de collage, car ils offrent une précision inégalée en matière de planéité.Généralement utilisés individuellement, ces cristaux plats existent en deux types de surface distincts : λ/10 et λ/20, chacun répondant à des niveaux de précision différents.
Le type de surface λ/10 est conçu pour les applications où la plus grande précision est primordiale.Cette spécification implique que l'erreur de planéité de la surface est inférieure à un dixième de la longueur d'onde de la lumière utilisée pour la mesure, généralement autour de 632,8 nm.Une telle précision est cruciale dans les environnements où le moindre écart peut avoir un impact significatif sur les performances des systèmes optiques, comme dans la technologie laser et l'imagerie à haute résolution.
D'autre part, le type de surface λ/20 offre un équilibre entre la précision et la rentabilité.Cette spécification garantit que l'erreur de planéité de la surface est inférieure à un vingtième de la longueur d'onde de mesure.Bien qu'il ne soit pas aussi strict que la spécification λ/10, le type de surface λ/20 offre un niveau de précision élevé adapté à de nombreuses applications optiques avancées, notamment dans les secteurs de l'aérospatiale et des semi-conducteurs.
Type de surface | Erreur de planéité (λ) | Application typique |
---|---|---|
λ/10 | 63.28 nm | Technologie laser, imagerie à haute résolution |
λ/20 | 31.64 nm | Aérospatiale, industrie des semi-conducteurs |
Ces cristaux plats optiques double face sont non seulement essentiels pour le contrôle de la qualité dans la fabrication, mais jouent également un rôle crucial dans la recherche et le développement, où des mesures précises sont la pierre angulaire de l'innovation.
Fenêtre de coin de haute précision K9
La fenêtre à coin de haute précision K9 présente deux plans non parallèles avec un angle de 31 minutes d'arc entre eux.Cette conception spécifique a un double objectif : elle atténue efficacement l'effet d'interférence, communément appelé effet Etalon, qui est généralement induit par la réflexion de la lumière entre les surfaces avant et arrière des fenêtres à parallélisme élevé.En introduisant ce léger angle, la fenêtre en coin empêche la formation d'ondes stationnaires susceptibles de dégrader la qualité de la lumière transmise.
En outre, les plans non parallèles de la fenêtre en coin jouent également un rôle crucial dans la sauvegarde de la stabilité des systèmes laser.Dans les résonateurs laser, la rétroaction des interférences optiques peut entraîner des problèmes importants tels qu'une mauvaise stabilité de la sortie du laser et des sauts de mode.La conception de la fenêtre en coin réduit intrinsèquement cette rétroaction, améliorant ainsi les performances globales et la fiabilité du système laser.Cela fait de la fenêtre à coin de haute précision K9 un composant indispensable dans les applications où le maintien de conditions optiques précises et stables est primordial.

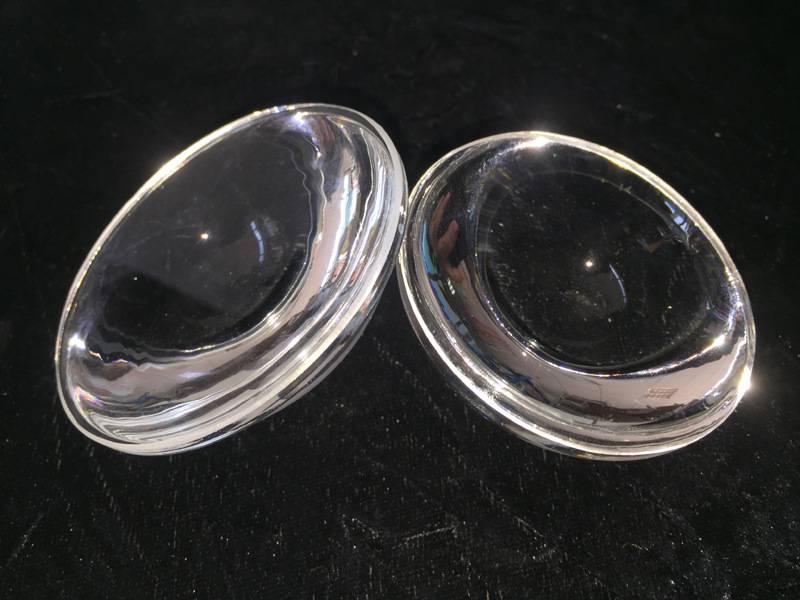

Dôme K9
Une fenêtre dôme, caractérisée par sa structure hémisphérique, sert de fenêtre de protection conçue pour les applications nécessitant une large plage angulaire de lumière incidente.Cette conception unique est particulièrement avantageuse dans les scénarios où la source lumineuse ou le capteur fonctionne sur un large champ de vision, comme dans les détecteurs et les capteurs optiques.La forme en dôme améliore non seulement la durabilité de la fenêtre, mais garantit également une répartition uniforme de la lumière sur toute la surface, minimisant ainsi les distorsions ou les pertes potentielles.
Contrairement aux feuilles de fenêtres planes, qui sont généralement des plaques planes parallèles, les fenêtres en forme de dôme offrent une solution plus robuste pour les environnements où les contraintes mécaniques ou les chocs posent problème.Leur géométrie hémisphérique permet une meilleure résistance aux dommages physiques, ce qui les rend idéales pour les applications robustes ou soumises à de fortes contraintes.En outre, la capacité du dôme à capturer et à distribuer la lumière sur un grand angle en fait un choix privilégié pour les systèmes optiques qui nécessitent une transmission précise et uniforme de la lumière.
Les applications des fenêtres dômes K9 sont diverses et vont au-delà des capteurs et détecteurs optiques traditionnels.Elles sont également utilisées dans les systèmes laser, où la capture de la lumière à grand angle est cruciale pour maintenir la stabilité et la performance de la sortie laser.En outre, ces fenêtres sont utilisées dans diverses technologies d'imagerie, où la nécessité d'une vue claire et non déformée est primordiale.
Caractéristiques | Description |
---|---|
Forme | Coquille hémisphérique |
Applications | Détecteurs, capteurs optiques, systèmes laser, technologies d'imagerie |
Avantages | Large plage angulaire de lumière incidente, durabilité accrue, distribution uniforme de la lumière |
Contraste avec les feuilles planes | Meilleure résistance aux contraintes mécaniques et aux chocs, adaptée aux environnements difficiles |
La fenêtre dôme K9 se distingue non seulement par son intégrité structurelle, mais aussi par sa capacité à fonctionner de manière fiable dans une variété d'applications optiques, ce qui en fait un composant polyvalent dans le domaine de l'ingénierie optique.
Guide de sélection des feuilles de fenêtres optiques

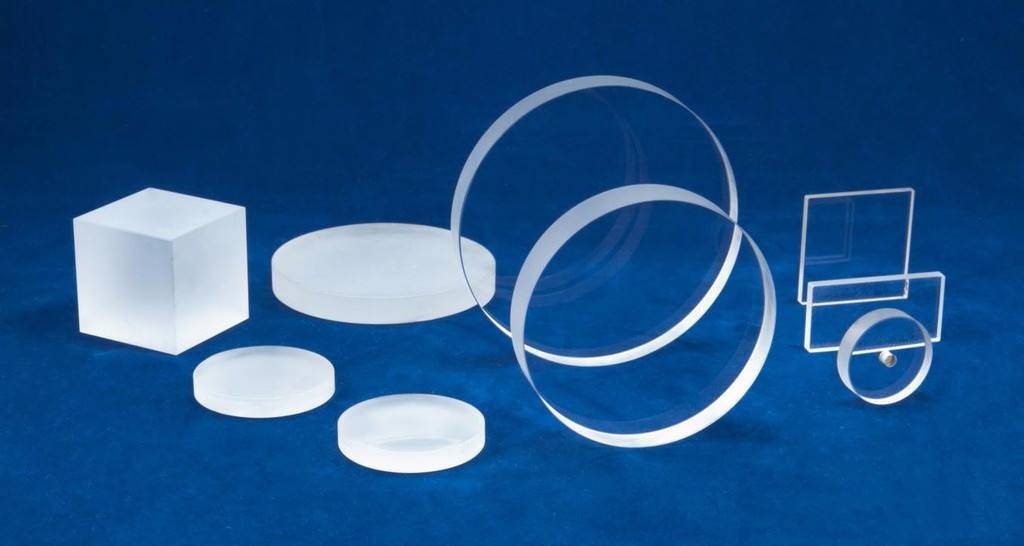

Matériau de support
Le choix du matériau de substrat pour les feuilles de fenêtres optiques est une décision cruciale qui dépend de plusieurs facteurs clés.Il s'agit notamment de la longueur d'onde de la lumière transmise, de l'indice de réfraction du matériau, du coefficient de dispersion, de la densité, du coefficient de dilatation thermique, de la température de ramollissement et de la dureté de Knoop.Chacune de ces propriétés joue un rôle important dans la détermination de l'adéquation d'un matériau à des applications spécifiques dans différentes bandes spectrales.
Pour les applications dans la bande UV-visible proche de l'infrarouge (NIR), les matériaux de fenêtre courants comprennent le fluorure de magnésium (MgF₂), le fluorure de baryum (BaF₂), le verre K9 et le quartz.Ces matériaux sont choisis pour leur capacité à transmettre efficacement la lumière dans ces longueurs d'onde tout en préservant l'intégrité structurelle et la clarté optique.
Dans la bande de l'infrarouge lointain (IR), différents matériaux sont préférés en raison de leurs propriétés uniques.Le fluorure de calcium (CaF₂), le silicium (Si), le germanium (Ge), le sulfure de zinc (ZnS), le séléniure de zinc (ZnSe) et le verre à base de soufre sont couramment utilisés.Ces matériaux sont sélectionnés pour leur faible absorption et leur transmission élevée dans l'infrarouge lointain, ce qui les rend idéaux pour les applications nécessitant une transmission dans l'infrarouge profond.
Bande spectrale | Matériaux courants |
---|---|
UV-Visible NIR | Fluorure de magnésium (MgF₂), fluorure de baryum (BaF₂), verre K9, quartz |
Infrarouge lointain | Fluorure de calcium (CaF₂), silicium (Si), germanium (Ge), sulfure de zinc (ZnS), séléniure de zinc (ZnSe), verre à base de soufre |
Le choix du matériau est également influencé par les exigences spécifiques de l'application, telles que la nécessité d'une grande précision dans les instruments optiques ou la nécessité de résister à des conditions environnementales extrêmes.La compréhension de ces facteurs garantit que le matériau de substrat sélectionné fonctionnera de manière optimale dans la gamme spectrale prévue et dans le contexte de l'application.
Précision optique et mécanique
La planéité, le parallélisme et la qualité de la surface sont des attributs essentiels dans le domaine des feuilles de fenêtres optiques.Ces caractéristiques influencent directement les performances et la fiabilité des composants dans diverses applications.
La planéité de la surface est généralement mesurée par rapport à une longueur d'onde de 632,8 nm, une planéité de 1/10 d'onde étant équivalente à la planéité d'une onde de 632,8 nm.Cette mesure est cruciale car elle garantit une distorsion minimale et une transmission optimale de la lumière.Par exemple, les feuilles de fenêtres ayant une planéité de 1/10 d'onde ou mieux sont très convoitées dans les applications laser, où la moindre aberration peut entraîner une dégradation significative des performances.Inversement, dans les applications d'imagerie, une planéité de 1/4 d'onde ou mieux est souvent exigée pour maintenir une haute résolution et une grande clarté.
Le parallélisme, c'est-à-dire le degré de parallélisme entre les surfaces de la feuille de fenêtre, est un autre facteur critique.Un parallélisme élevé est essentiel pour éviter les réflexions internes et les interférences, qui peuvent nuire aux performances optiques.Ceci est particulièrement important dans des applications telles que les résonateurs laser, où la stabilité de la sortie laser peut être compromise par un mauvais parallélisme.
La qualité de la surface, qui englobe des facteurs tels que les rayures et les spécifications de creusage, garantit que les feuilles de fenêtres sont exemptes de défauts susceptibles de disperser la lumière et de réduire l'efficacité globale.Les feuilles à fenêtre de moindre précision, bien que convenant à des applications moins critiques telles que l'éclairage et l'inspection, requièrent toujours un certain niveau de qualité de surface pour fonctionner efficacement.
En résumé, la précision des feuilles à fenêtres optiques est une considération à multiples facettes, équilibrant la planéité, le parallélisme et la qualité de la surface pour répondre aux exigences rigoureuses des diverses applications optiques.

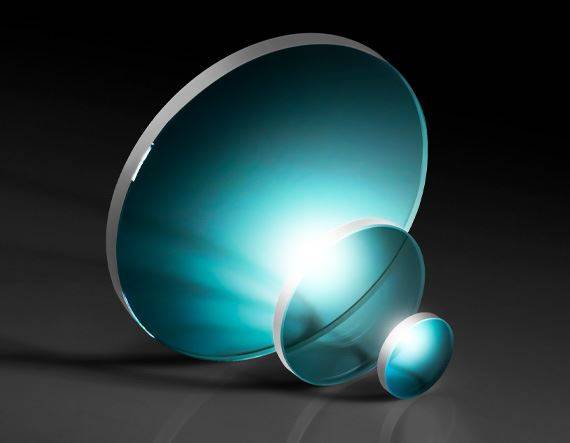

Options de revêtement
Les feuilles de fenêtres sont souvent équipées de films d'amélioration de la transmission afin d'atténuer les pertes par réflexion de la surface et de faciliter le passage de la lumière à travers le substrat.Ces revêtements sont essentiels pour optimiser les performances des composants optiques, en particulier dans les applications sensibles.Les principaux types de films d'amélioration de la transmission sont les suivants :
-
Film d'amélioration de la transmittance à couche unique:Ce type de revêtement est conçu pour améliorer la transmission de la lumière à une longueur d'onde spécifique, ce qui le rend idéal pour les applications nécessitant un réglage spectral précis.
-
Film d'amélioration de la transmission à large bande:Comme son nom l'indique, ce revêtement est efficace sur une large gamme de longueurs d'onde, ce qui en fait une solution plus polyvalente pour diverses applications optiques.
-
Film d'amélioration de la transmittance en forme de V:Ce revêtement innovant présente un profil unique en forme de V qui maximise la transmission de la lumière tout en minimisant la réflexion, ce qui le rend particulièrement adapté aux systèmes optiques de haute précision.
Type de revêtement | Avantages de l'application |
---|---|
Couche unique | Accord spectral de précision, idéal pour les applications à longueur d'onde spécifique. |
Large bande | Polyvalence sur une large gamme de longueurs d'onde, adaptée à divers besoins optiques. |
En forme de V | Transmission de la lumière améliorée et réflexion minimisée, optimales pour les systèmes de haute précision. |
Chaque type de revêtement remplit des fonctions distinctes, ce qui permet d'adapter les feuilles de fenêtres aux exigences spécifiques des différents systèmes optiques.
