La variable invisible
En laboratoire, nous sommes souvent obsédés par la chimie. Nous calculons méticuleusement les molarités, polissons les électrodes et calibrons les potentiels. Nous nous concentrons sur ce qui se passe à l'intérieur du bécher.
Mais nous négligeons souvent la physique qui se déroule à l'extérieur.
La stabilité est la monnaie de la science reproductible. Si votre configuration vibre, se déplace ou bascule, vos données sont compromises bien avant que la réaction n'atteigne l'équilibre. L'interface entre l'électrode et la solution est délicate ; elle nécessite une immobilité absolue.

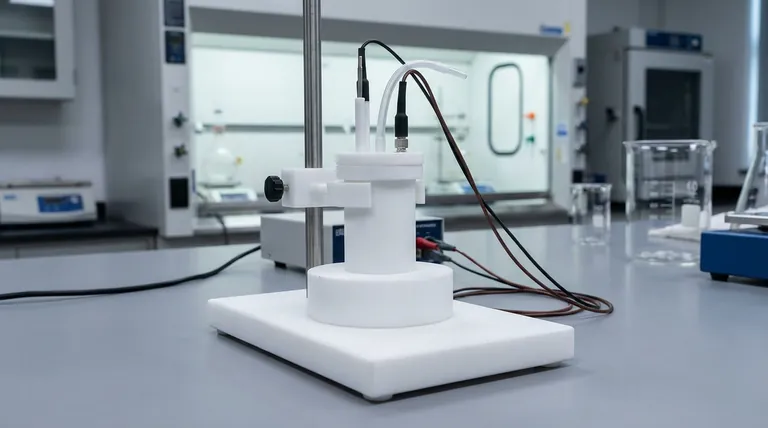

Le support d'électrode en PTFE n'est pas juste un support. C'est l'ancre de votre expérience. Le régler correctement n'est pas une tâche de nettoyage, c'est une nécessité d'ingénierie.
La physique du centre de gravité
L'ennemi principal de la cellule électrolytique est la gravité.
La plupart des cellules électrochimiques sont instables par le haut. Elles sont chargées d'électrodes, de tubes de purge et de capteurs qui dépassent du sommet. Lorsqu'elles sont placées sur un support, cet ensemble crée un centre de gravité élevé.
Si le centre de gravité est trop haut ou dérive vers le bord de la base, le système devient un pendule. Il attend un coup de pouce – un chercheur qui passe, une table qui bouge – pour introduire le chaos.
Le protocole d'ajustement
Pour vaincre la gravité, il faut l'abaisser.
La relation entre le support en PTFE et la cellule électrolytique est strictement géométrique. Le centre de gravité combiné doit être positionné bas et directement au-dessus du centre de la base du support.
- Pour les cellules hautes et étroites : La structure de support doit être abaissée. En rapprochant la masse de la cellule du plan de travail, vous élargissez le cône de stabilité effectif.
- Pour les cellules courtes et larges : La stabilité est inhérente, donc l'accent est mis sur l'ergonomie. La hauteur doit être réglée pour permettre une manipulation facile des connexions sans forcer le chercheur à se pencher maladroitement.
Le fantôme dans la machine : Vibrations et couple
Une configuration qui "semble" stable peut toujours détruire des données.
Une configuration professionnelle anticipe les forces invisibles. En spectroscopie d'impédance électrochimique (SIE), par exemple, le signal est sensible aux micro-variations à l'interface. Les vibrations physiques sont du bruit.
L'effet d'ancrage
Les câbles ne sont pas sans poids. Les fils reliant votre potentiostat aux électrodes exercent des forces de traction constantes et subtiles (couple).
Si le support est trop haut, le bras de levier est long. Une légère traction sur un câble se traduit par un déplacement important de la cellule. Si le support est bas, le système résiste à ce couple.
Le facteur d'amortissement
Votre bâtiment vibre. Les hottes aspirantes bourdonnent. Les centrifugeuses tournent.
Un support en PTFE correctement ajusté agit comme un amortisseur. En maximisant la surface de contact entre la base de la cellule et le support, et en abaissant le profil, vous couplez plus étroitement la cellule à la masse rigide du support, réduisant ainsi la transmission du bruit ambiant.
Matrice de décision : L'architecture de la fiabilité
Votre stratégie d'ajustement dépend entièrement de la géométrie du récipient et des contraintes expérimentales.
Utilisez ce guide pour déterminer votre philosophie de configuration :
| Caractéristique de la cellule | L'objectif d'ingénierie | L'action requise |
|---|---|---|
| Haute / Double paroi | Stabilité maximale | Abaisser complètement le support. Contrer le centre de gravité élevé pour éviter le basculement. |
| Courte / Faible volume | Ergonomie | Relever légèrement pour l'accès, en s'assurant que l'empreinte est centrée à 100 % sur la plaque. |
| Câblage complexe | Résistance au couple | Privilégier une configuration basse. Réduire le "bras de levier" afin que les fils ne puissent pas désaxer la cellule. |
La norme KINTEK
Le succès expérimental est rarement dû à une seule grande percée. C'est généralement le résultat de mille petits détails gérés parfaitement.
L'équipement que vous choisissez est le fondement de ces détails. Chez KINTEK, nous fournissons des équipements de laboratoire et des consommables conçus dans un esprit d'ingénierie. Nos supports en PTFE offrent l'inertie chimique dont vous avez besoin pour les électrolytes agressifs et la précision mécanique dont vous avez besoin pour une physique fiable.
Ne laissez pas la gravité être la variable qui ruine votre recherche.
Contactez nos experts pour discuter de l'architecture de support parfaite pour vos applications électrochimiques spécifiques.

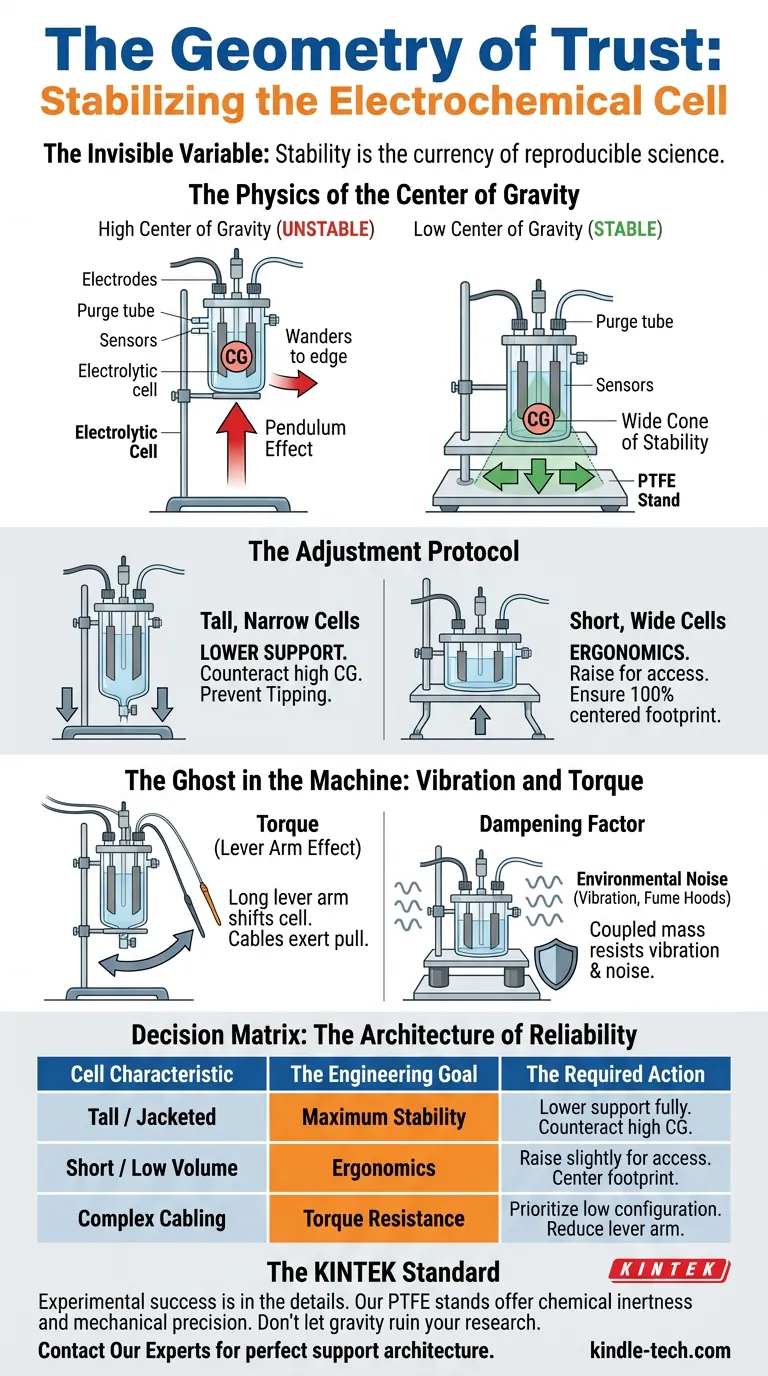

Guide Visuel
