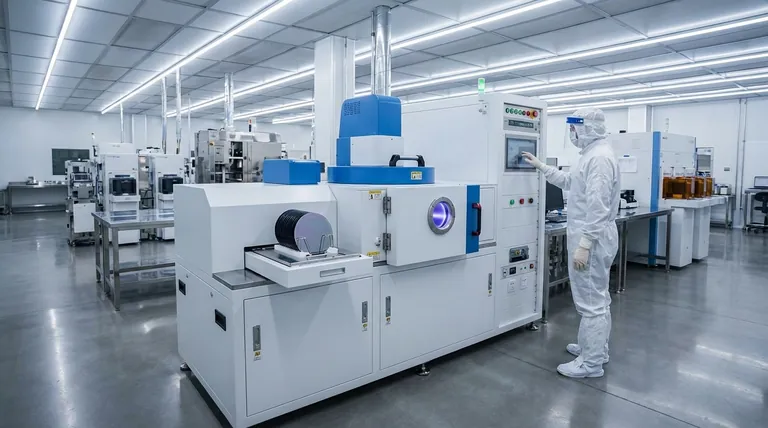

Qu'est-ce que le dépôt par pulvérisation cathodique pour la fabrication de semi-conducteurs ? La clé des films minces de haute précision

Dans la fabrication des semi-conducteurs, le dépôt par pulvérisation cathodique est un processus de haute précision utilisé pour appliquer des couches ultra-minces de matériau sur une tranche de silicium. Il fonctionne en bombardant un matériau source, connu sous le nom de cible, avec des ions énergétiques dans un environnement sous vide. Cet impact expulse physiquement des atomes de la cible, qui voyagent ensuite et se condensent sur la tranche, formant un revêtement parfaitement uniforme et pur.

À la base, le dépôt par pulvérisation cathodique ressemble moins à la peinture au pistolet qu'à un sablage contrôlé à l'échelle atomique. Il utilise l'impulsion physique, et non la chaleur, pour déplacer le matériau, offrant aux fabricants un contrôle exceptionnel sur l'épaisseur, la pureté et la qualité des couches qui forment un circuit intégré.

Comment fonctionne le dépôt par pulvérisation cathodique : une analogie avec les billes atomiques

Pour comprendre la pulvérisation cathodique, il est essentiel de s'éloigner des concepts tels que la fusion ou les réactions chimiques. Le processus est entièrement mécanique, piloté par le transfert d'impulsion entre des atomes individuels dans un environnement hautement contrôlé.

Le principe fondamental : le transfert d'impulsion

La pulvérisation cathodique repose sur un principe physique simple. Imaginez un râtelier serré de boules de billard (le matériau cible).

Vous tirez ensuite la boule blanche (un ion énergétique) dans le râtelier. L'impact transfère l'impulsion, provoquant l'éjection des boules dans diverses directions. Dans la pulvérisation cathodique, ces « boules » éjectées sont des atomes individuels qui voyagent jusqu'à ce qu'ils frappent la tranche.

Création des ions : le plasma

Les « boules blanches » sont créées en introduisant un gaz inerte, généralement de l'Argon, dans une chambre à vide.

Un champ électrique est appliqué, ce qui arrache des électrons aux atomes d'Argon. Cela crée un plasma, un nuage d'ions Argon chargés positivement et d'électrons libres.

Concentration de la puissance : la magnétron

Les systèmes modernes utilisent de puissants aimants derrière le matériau cible dans une configuration appelée magnétron.

Ce champ magnétique piège les électrons près de la surface de la cible. Ces électrons piégés parcourent un chemin beaucoup plus long et en spirale, augmentant considérablement la probabilité qu'ils entrent en collision et ionisent davantage d'atomes d'Argon, créant un plasma dense et efficace exactement là où il est nécessaire.

L'étape finale : le dépôt

Les ions Argon chargés positivement sont accélérés par le champ électrique et viennent frapper la cible chargée négativement.

Les atomes éjectés de la cible traversent le vide et adhèrent au substrat (la tranche de silicium), construisant progressivement un film mince avec une uniformité exceptionnelle.

Pourquoi la pulvérisation cathodique est essentielle pour l'électronique moderne

La pulvérisation cathodique n'est pas juste une option parmi d'autres ; c'est une technologie fondamentale dans la fabrication des puces en raison des avantages uniques qu'elle offre pour construire des structures microscopiques.

Pureté et adhérence inégalées

Étant donné que tout le processus se déroule sous vide poussé, il n'y a pratiquement aucune impureté à piéger dans le film. L'énergie cinétique élevée des atomes pulvérisés les aide également à se lier étroitement à la surface de la tranche, créant des couches très durables et fiables.

Polyvalence des matériaux

La pulvérisation cathodique peut déposer une vaste gamme de matériaux avec lesquels il est autrement difficile de travailler. Cela inclut les métaux purs pour les contacts électriques (comme l'aluminium ou le cuivre), les alliages complexes et les matériaux céramiques isolants pour les revêtements protecteurs.

Uniformité supérieure du film

La nature à ligne de visée et contrôlée du processus permet de créer des films d'une épaisseur exceptionnellement précise sur l'ensemble du diamètre d'une tranche. Cette uniformité est non négociable pour garantir que toutes les puces produites à partir d'une seule tranche fonctionnent de manière identique.

Comprendre les compromis et les limites

Bien que puissante, la pulvérisation cathodique est un processus spécialisé avec des contraintes spécifiques que les ingénieurs doivent gérer. Une analyse fiable nécessite de reconnaître ses limites.

Taux de dépôt plus lents

Comparé à l'évaporation thermique ou au dépôt chimique en phase vapeur (CVD), le taux de pulvérisation cathodique peut être plus lent. Le taux de croissance du film est souvent mesuré en angströms ou en nanomètres par minute, ce qui fait du débit une considération clé pour la fabrication à grand volume.

Risque de dommages au substrat

Le bombardement à haute énergie qui fait fonctionner le processus peut, s'il n'est pas parfaitement calibré, causer des dommages structurels mineurs au réseau cristallin délicat de la tranche de silicium sous-jacente. C'est un objectif constant du contrôle et de l'optimisation des processus.

Complexité et coût du système

Les systèmes de pulvérisation cathodique sont des équipements sophistiqués et coûteux. Ils nécessitent des pompes à vide poussé, des aimants puissants, une gestion précise des gaz et des alimentations haute tension, ce qui représente un investissement en capital et des coûts de maintenance importants.

Faire le bon choix pour votre objectif

La pulvérisation cathodique est choisie pour résoudre des problèmes spécifiques dans la recette complexe de la fabrication de puces. Son application est toujours liée à un objectif d'ingénierie précis.

• Si votre objectif principal est de créer des chemins conducteurs : La pulvérisation cathodique est la norme de l'industrie pour déposer les couches métalliques (par exemple, aluminium, cuivre, titane) utilisées pour les contacts, les interconnexions et le câblage.
• Si votre objectif principal est la protection et la fiabilité des dispositifs : La pulvérisation cathodique est utilisée pour appliquer des films durables et chimiquement résistants, tels que des nitrures, qui encapsulent et protègent les composants sensibles de la puce.
• Si votre objectif principal est de construire des empilements de matériaux complexes : La pulvérisation cathodique permet le dépôt séquentiel de multiples couches distinctes de matériaux différents sans rompre le vide, permettant la création de structures de dispositifs avancées.

En fin de compte, le dépôt par pulvérisation cathodique offre le contrôle au niveau atomique requis pour construire les structures complexes et multicouches qui définissent les circuits intégrés modernes.

Tableau récapitulatif :

Aspect clé	Description
Processus	Dépôt physique en phase vapeur utilisant le transfert d'impulsion sous vide.
Utilisation principale	Dépôt de films minces conducteurs, isolants et protecteurs sur des tranches.
Avantages clés	Pureté élevée du film, excellente adhérence, uniformité supérieure, polyvalence des matériaux.
Matériaux courants	Métaux (Al, Cu, Ti), alliages et céramiques isolantes (par exemple, nitrures).
