Essentiellement, un évaporateur rotatif (ou rotovap) est un appareil permettant d'éliminer en douceur et efficacement les solvants volatils d'un échantillon. Il fonctionne sur le principe de la distillation sous vide, où la réduction de la pression du système abaisse le point d'ébullition du solvant. Ce processus est accéléré par la rotation d'un ballon pour augmenter la surface du liquide et assurer un chauffage uniforme dans un bain-marie chaud.
Le principal avantage du rotovap n'est pas simplement sa vitesse, mais sa douceur. En permettant l'évaporation à basse température, il protège les composés thermosensibles de l'échantillon qui seraient autrement dégradés ou détruits par une distillation conventionnelle à haute température.
Le principe fondamental : Abaisser le point d'ébullition
La physique fondamentale derrière le rotovap est la relation directe entre le point d'ébullition d'un liquide et la pression exercée sur celui-ci.
Le rôle critique du vide
Une pompe à vide est fixée au rotovap pour éliminer systématiquement l'air de l'appareil scellé. À mesure que la pression à l'intérieur du système diminue, la température requise pour faire bouillir le solvant diminue également de manière significative.
Par exemple, l'eau bout à 100°C (212°F) à pression atmosphérique standard. Sous un vide poussé, elle peut être amenée à bouillir à température ambiante ou même plus bas.
Pourquoi un point d'ébullition plus bas est important
Cette capacité à évaporer les solvants à basse température est la caractéristique clé du rotovap. Elle permet à un chimiste d'éliminer un solvant comme l'éthanol ou l'acétate d'éthyle sans appliquer de chaleur élevée, préservant ainsi l'intégrité chimique du composé désiré qui y est dissous.
Comment la rotation suralimente le processus
La rotation constante du ballon d'échantillon n'est pas seulement pour le spectacle ; elle sert trois objectifs distincts et cruciaux qui augmentent considérablement l'efficacité de l'évaporation.
Maximiser la surface
La rotation répartit le liquide de l'échantillon en un film mince et continu sur toute la surface intérieure du ballon. Cela augmente considérablement la surface exposée au vide, permettant un taux d'évaporation beaucoup plus rapide que ce qui se produirait avec une flaque de liquide statique.
Assurer un transfert de chaleur efficace
Le ballon est partiellement immergé dans un bain-marie à température contrôlée. Pendant qu'il tourne, le film mince de liquide est constamment renouvelé et chauffé, assurant une distribution rapide et uniforme de la chaleur dans tout l'échantillon. Cela empêche la surchauffe localisée.
Prévenir les à-coups
Le chauffage d'un liquide sous vide sans agitation peut entraîner une ébullition violente et incontrôlée, appelée "à-coups", qui peut provoquer une perte d'échantillon. L'agitation douce et constante due à la rotation assure une ébullition calme et contrôlée, rendant le processus sûr et prévisible.
Comprendre les composants du système
Une compréhension complète nécessite de voir comment les différentes parties fonctionnent ensemble pour atteindre l'objectif final.
Le ballon d'évaporation et le bain-marie
C'est là que le processus commence. L'échantillon (soluté dissous dans un solvant) est placé dans un ballon à fond rond, qui est ensuite fixé au rotovap et chauffé doucement par le bain-marie.
Le condenseur
Après que le solvant s'est évaporé en gaz, il monte dans un serpentin de condenseur refroidi. Un liquide de refroidissement (généralement de l'eau du robinet froide ou un refroidisseur à recirculation) circule à l'extérieur de ce serpentin.
La surface froide du condenseur fait que la vapeur de solvant redevient instantanément liquide, tout comme des gouttelettes d'eau se forment à l'extérieur d'un verre froid.
Le ballon de réception
Ce solvant condensé et purifié s'égoutte ensuite du condenseur et est recueilli dans un ballon de réception séparé. Cela sépare efficacement le solvant de votre échantillon maintenant concentré, qui reste dans le ballon d'évaporation d'origine.
Pièges courants à éviter
Bien que puissant, le rotovap nécessite une technique appropriée pour être utilisé efficacement et en toute sécurité.
Travailler avec des solvants à point d'ébullition élevé
Les solvants à très haut point d'ébullition, tels que le DMSO ou l'eau, peuvent être difficiles à éliminer complètement. Ils peuvent nécessiter une combinaison de températures de bain plus élevées et d'un vide très poussé, ce qui augmente le risque pour les échantillons thermosensibles.
Le risque de moussage
Certains échantillons ont tendance à mousser ou à buller excessivement sous vide. Cette mousse peut remonter dans le condenseur, provoquant une contamination et une perte d'échantillon. Cela est géré en appliquant le vide lentement ou en utilisant un ballon d'évaporation plus grand.
Compatibilité chimique
Les joints et garnitures d'un rotovap sont essentiels pour maintenir le vide. Vous devez vous assurer qu'ils sont fabriqués dans un matériau (par exemple, Viton, FFKM) chimiquement résistant aux solvants que vous utilisez afin d'éviter la dégradation et les fuites de vide.
Faire le bon choix pour votre objectif
L'application de ces principes vous permet d'adapter le processus à votre objectif spécifique.
- Si votre objectif principal est de préserver un composé fragile : Privilégiez l'obtention d'un vide poussé pour permettre l'évaporation à la température la plus basse possible, même si cela prend plus de temps.
- Si votre objectif principal est la vitesse : Utilisez la température de bain la plus élevée que votre composé peut tolérer en toute sécurité et appliquez juste assez de vide pour obtenir une ébullition stable et contrôlée sans à-coups.
- Si vous travaillez avec un échantillon moussant : Appliquez le vide très progressivement et envisagez de réduire la vitesse de rotation pour minimiser l'agitation jusqu'à ce que la majeure partie du solvant soit éliminée.
La maîtrise de ces principes transforme le rotovap d'une simple machine en un outil de précision pour la préparation des échantillons.
Tableau récapitulatif :
| Principe clé | Fonction | Bénéfice |
|---|---|---|
| Distillation sous vide | Abaisse la pression pour réduire le point d'ébullition du solvant. | Permet l'évaporation à basse température. |
| Rotation du ballon | Crée un film mince, augmentant la surface. | Accélère l'évaporation et assure un chauffage uniforme. |
| Condensation | Refroidit la vapeur pour la liquéfier dans un ballon séparé. | Sépare et recueille efficacement le solvant pur. |
Prêt à améliorer la préparation de vos échantillons avec précision et soin ?
KINTEK est spécialisé dans les équipements de laboratoire de haute qualité, y compris les évaporateurs rotatifs conçus pour une élimination efficace et douce des solvants. Nos rotovaps sont idéaux pour les chimistes et les chercheurs travaillant avec des composés thermosensibles, garantissant la protection de vos précieux échantillons.
Contactez-nous dès aujourd'hui pour trouver la solution parfaite pour les besoins de votre laboratoire et découvrez comment notre expertise peut soutenir vos objectifs de recherche.
Contactez nos experts dès maintenant !

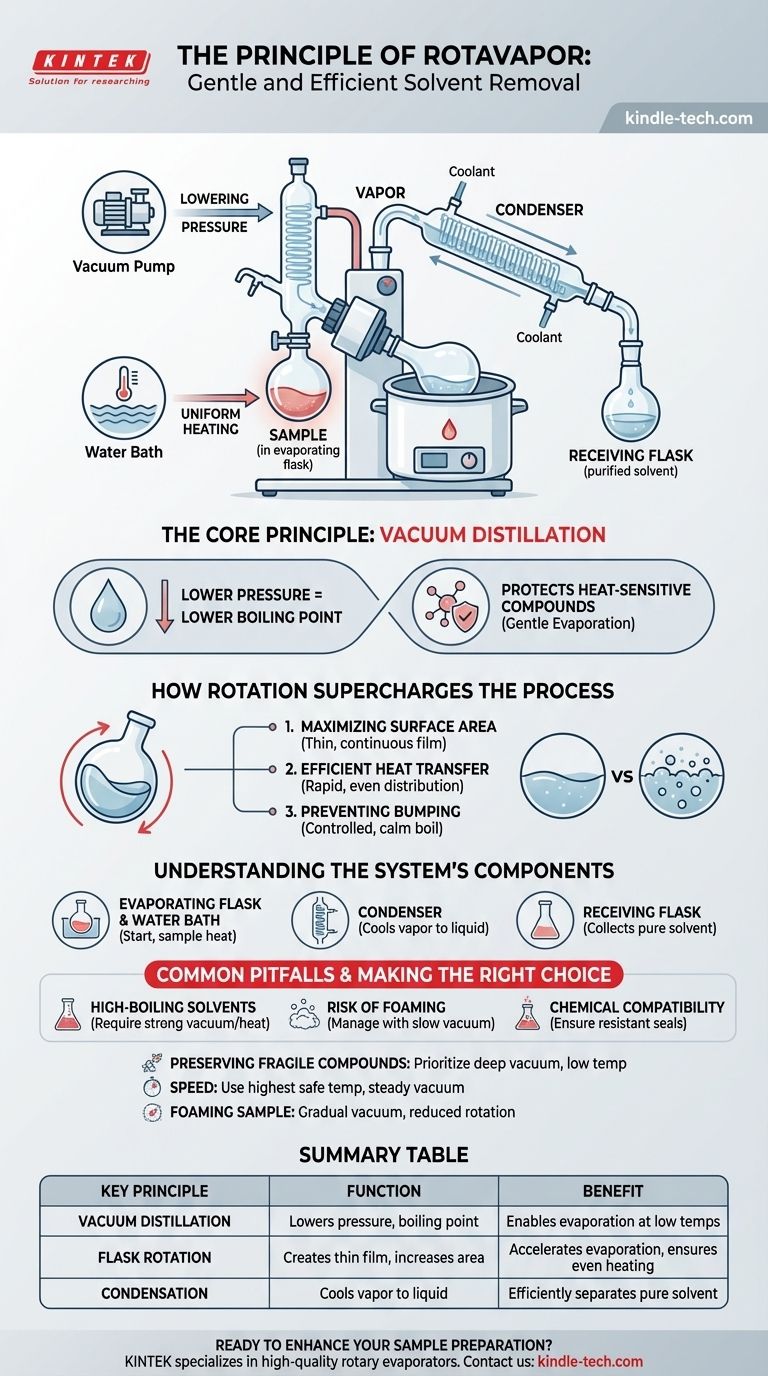

Guide Visuel
