Qu'est-ce que la méthode des tamis pour la détermination de la granulométrie ? Un guide pour une analyse simple et économique.

À la base, l'analyse par tamisage est une technique simple et largement utilisée pour déterminer la distribution granulométrique d'un matériau granulaire. La méthode consiste à faire passer un échantillon à travers une pile de tamis avec des ouvertures de maille de plus en plus petites, puis à peser la quantité de matériau retenue sur chaque tamis. Ce processus trie efficacement les particules par taille.

L'analyse par tamisage fournit une méthode rentable et robuste pour mesurer la taille des particules, mais ses résultats sont plus significatifs pour les particules relativement sphériques dans une plage de taille spécifique. Comprendre ses principes de fonctionnement et ses limites est essentiel pour une interprétation précise.

Le principe fondamental : Comment fonctionne l'analyse par tamisage

L'analyse par tamisage, également appelée essai de granulométrie, repose sur le simple principe mécanique de séparation. Un échantillon préalablement pesé est soumis à une agitation, permettant aux particules de traverser une série de tamis jusqu'à ce qu'elles soient retenues par une maille trop petite pour qu'elles puissent passer.

La pile de tamis : Une hiérarchie de mailles

L'outil principal est la pile de tamis, une colonne de tamis imbriqués. Le tamis supérieur possède les plus grandes ouvertures de maille, et chaque tamis suivant dans la pile a des ouvertures progressivement plus petites. Un fond solide est placé tout en bas pour recueillir les particules les plus fines.

Chaque tamis est un écran en treillis métallique ou une plaque perforée avec des ouvertures uniformes d'une taille spécifique. La taille de ces ouvertures, connue sous le nom de taille de maille, est normalisée.

Le processus d'agitation : Assurer le passage des particules

Placer simplement le matériau sur un tamis ne suffit pas. L'ensemble de la pile de tamis est placé dans un secoueur mécanique. Cet appareil agite la pile, généralement avec une combinaison de chocs verticaux et de mouvement circulaire horizontal.

Ce mouvement sert deux objectifs : il désagrège tout agglomérat et donne à chaque particule de multiples occasions de trouver une ouverture par laquelle elle peut passer. La durée et l'intensité du secouage sont des paramètres critiques qui doivent être standardisés pour obtenir des résultats reproductibles.

La mesure : Pesée des fractions retenues

Une fois le secouage terminé, la pile est démontée. Le matériau retenu sur chaque tamis individuel est soigneusement collecté et pesé. La somme des poids sur chaque tamis plus le poids dans le fond doit être très proche du poids initial de l'échantillon.

Ce relevé des poids constitue les données brutes pour l'analyse de la distribution granulométrique.

Interprétation des résultats : Des données brutes à la distribution

Les données de poids brutes sont converties en une distribution granulométrique, qui fournit une vue complète de la structure granulaire du matériau.

Calcul du pourcentage en poids

Pour chaque tamis, le poids du matériau retenu est exprimé en pourcentage du poids total de l'échantillon initial. Cela vous donne le pourcentage de particules qui se situent dans la plage de taille comprise entre ce tamis et celui situé juste au-dessus.

La courbe de distribution cumulative

La manière la plus courante de rapporter les résultats est à l'aide d'une courbe de distribution cumulative. Ce graphique représente la taille des particules (sur l'axe des x, généralement logarithmique) par rapport au pourcentage cumulé de particules plus petites que cette taille (sur l'axe des y).

Cette courbe de « pourcentage passant » ou « pourcentage plus fin » fournit un résumé visuel immédiat de la granulométrie du matériau, indiquant s'il est grossier, fin ou bien gradué (contenant une large gamme de tailles).

Métriques clés : D10, D50 et D90

À partir de la courbe cumulative, plusieurs métriques clés sont extraites pour résumer la distribution par des chiffres uniques :

• D50 (Médiane) : La taille de particule en dessous de laquelle se trouve 50 % de l'échantillon (en poids). Elle représente le point central de la distribution.
• D10 (Taille effective) : La taille de particule en dessous de laquelle se trouve 10 % de l'échantillon. Ceci est souvent utilisé en géotechnique pour estimer la conductivité hydraulique.
• D90 : La taille de particule en dessous de laquelle se trouve 90 % de l'échantillon. Cette valeur indique la taille des particules les plus grossières de l'échantillon.

Comprendre les compromis

Bien que puissante, l'analyse par tamisage n'est pas une solution universelle. Son utilité est définie par des avantages clairs et des limites significatives.

Avantages clés : Simplicité et rentabilité

L'analyse par tamisage est l'une des méthodes les moins coûteuses et les plus faciles à réaliser pour la détermination de la taille des particules. L'équipement est robuste, la procédure est simple et elle fournit des données fiables pour de nombreuses applications de contrôle qualité, en particulier dans des industries telles que les granulats de construction, l'exploitation minière et la production alimentaire.

Limitation majeure : L'hypothèse de sphéricité

Une faiblesse critique est que le tamisage ne mesure pas le diamètre réel d'une particule. Une particule longue et en forme d'aiguille peut passer à travers une ouverture de maille par son extrémité, de sorte que son « diamètre de tamis » correspond à sa deuxième plus grande dimension, et non à sa plus grande.

Cela signifie que pour les particules non sphériques (par exemple, les flocons, les aiguilles ou les tiges), les résultats peuvent être trompeurs s'ils ne sont pas interprétés avec prudence. Le tamisage convient mieux aux particules qui sont à peu près équiaxes ou sphériques.

La plage de taille pratique

Le tamisage est plus efficace pour les particules de taille supérieure à environ 38 micromètres (μm), correspondant à un tamis de maille n° 400. En dessous de cette taille, les forces électrostatiques et de cohésion provoquent l'agglomération des fines particules, les empêchant de traverser efficacement la maille.

Pour les poudres plus fines et les nanomatériaux, des méthodes alternatives telles que la diffraction laser ou la diffusion dynamique de la lumière (DLS) sont nécessaires.

Pièges courants : Colmatage et surcharge

Deux erreurs opérationnelles courantes peuvent invalider les résultats :

• Colmatage du tamis (Blinding) : Se produit lorsque des particules se logent dans les ouvertures de la maille, empêchant d'autres particules de passer. Ceci est courant avec les particules de taille proche.
• Surcharge du tamis : Se produit lorsqu'une trop grande quantité d'échantillon est placée sur un tamis, empêchant les particules d'avoir une chance d'atteindre la surface de la maille.

Faire le bon choix pour votre application

Le choix de la bonne méthode d'analyse des particules dépend entièrement de votre matériau et de votre objectif.

• Si votre objectif principal est le contrôle qualité de routine pour les matériaux granulaires grossiers (par exemple, sable, céréales, pastilles de plastique) : L'analyse par tamisage est un excellent choix, rentable et fiable.
• Si votre objectif principal est d'analyser des poudres fines, des pigments ou des émulsions (inférieures à environ 40 µm) : Vous devez utiliser une méthode alternative comme la diffraction laser pour des résultats précis.
• Si votre objectif principal est de comprendre la forme et la taille réelles des particules non sphériques : L'analyse par tamisage doit être complétée par une technique sensible à la forme, telle que l'analyse d'images automatisée ou la microscopie.

En fin de compte, comprendre les principes fondamentaux et les limites inhérentes à l'analyse par tamisage est la clé pour générer des données auxquelles vous pouvez faire confiance.

Tableau récapitulatif :

Aspect	Description
Principe	Séparation mécanique des particules par taille à l'aide d'une pile de tamis avec des ouvertures de maille progressivement plus petites.
Idéal pour	Matériaux granulaires avec des particules relativement sphériques, typiquement supérieures à 38 µm (ex. : sable, agrégats, grains).
Métriques clés	D10, D50 (médiane), D90 - tailles de particules en dessous desquelles se trouvent 10 %, 50 % et 90 % de l'échantillon.
Principale limite	Suppose la sphéricité des particules ; moins précis pour les flocons, les aiguilles ou les poudres très fines (< 38 µm).

Besoin de données granulométriques précises pour vos matériaux ?

KINTEK est spécialisée dans les équipements de laboratoire de haute qualité, y compris les secoueurs de tamis robustes et les tamis d'essai, pour garantir que votre analyse granulométrique est précise et reproductible. Que vous soyez dans le contrôle qualité des matériaux de construction, l'exploitation minière ou la production alimentaire, nos solutions sont conçues pour la fiabilité et la facilité d'utilisation.

Laissez-nous vous aider à obtenir des résultats fiables. Contactez nos experts dès aujourd'hui pour discuter de la solution d'analyse granulométrique idéale pour les besoins spécifiques de votre laboratoire.

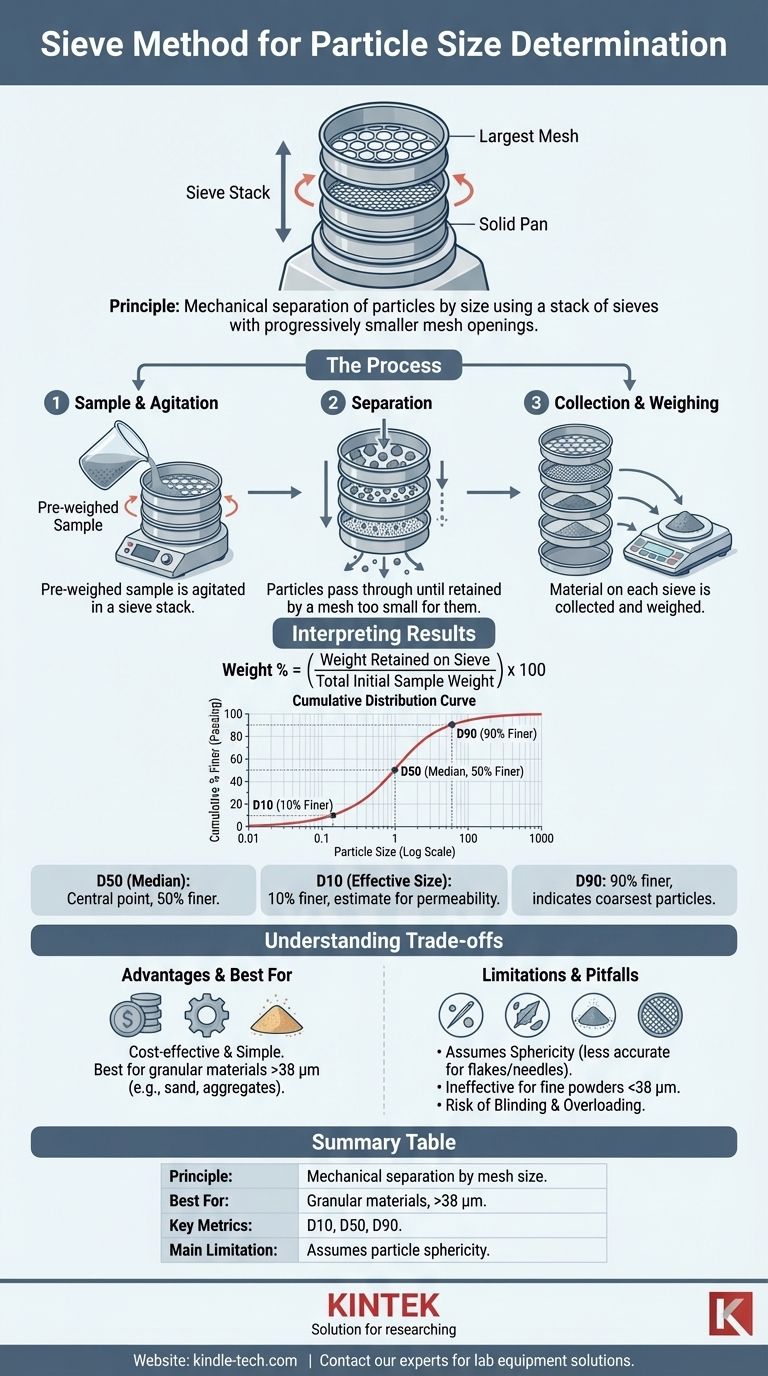

Guide Visuel
