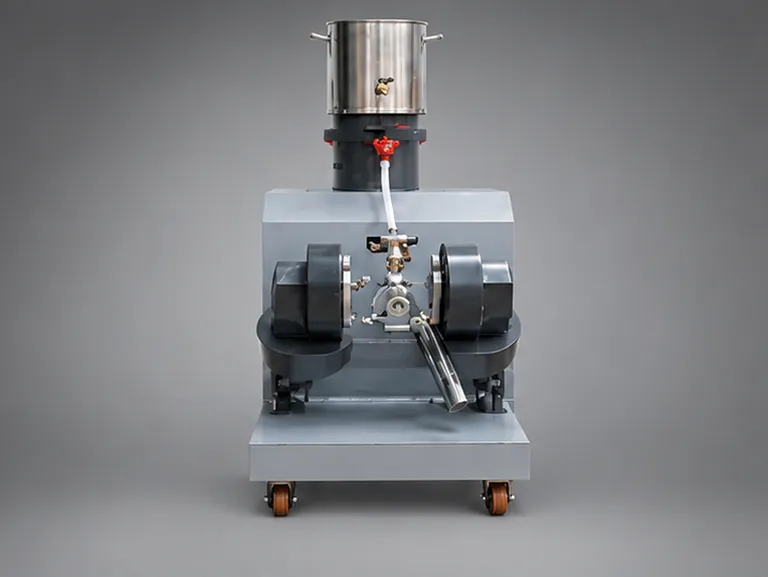

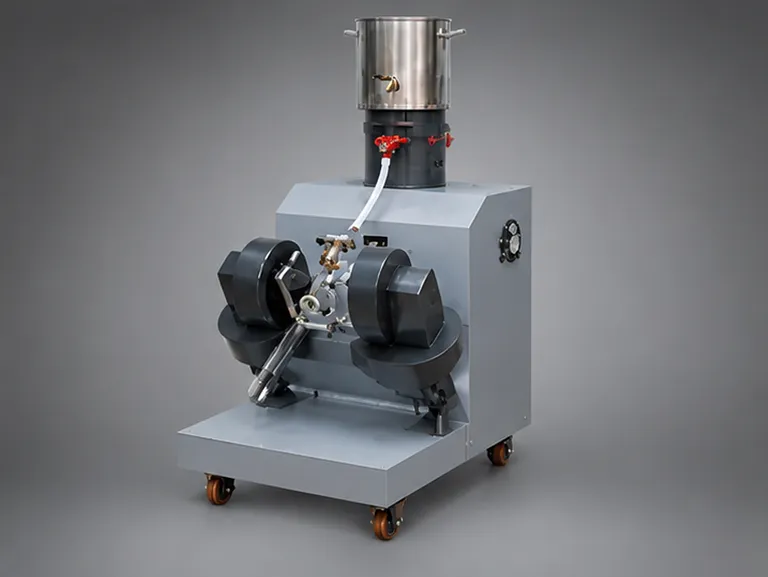

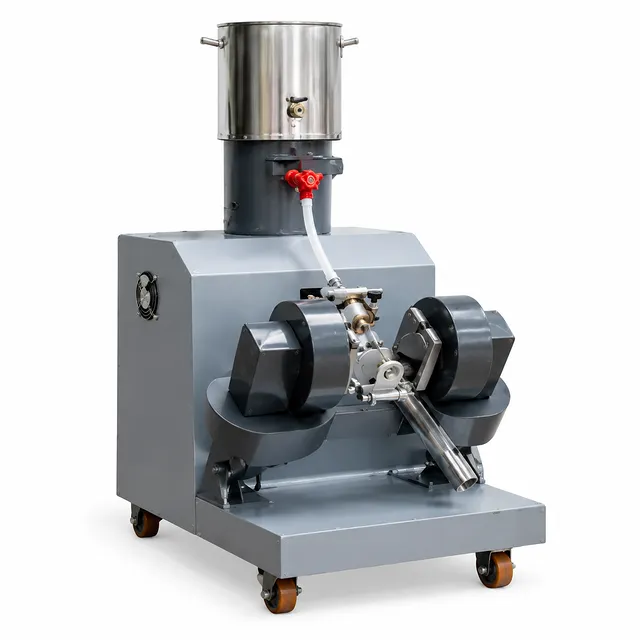

Séparateur magnétique à tube Davis, testeur de teneur magnétique pour laboratoire, pour l'analyse des minéraux en milieu dense

Aperçu du produit

Ce séparateur magnétique à tube Davis est un instrument d'analyse de laboratoire spécialisé, conçu pour la détermination précise de la teneur en matières magnétiques dans les poudres ferromagnétiques et les flux de processus métallurgiques. Conçu pour établir des critères empiriques de séparation, l'équipement isole les fractions fortement magnétiques de la gangue non magnétique dans des conditions hydrodynamiques et électromagnétiques étroitement contrôlées.

Largement utilisé dans les usines de préparation du charbon en milieu dense, les laboratoires d'analyse minière et les instituts géologiques, cet appareil évalue la pureté de la magnétite commerciale et contrôle les circuits de récupération en milieu dense. Il sert d'appareil de contrôle de la qualité essentiel pour surveiller la perte de milieu par tonne de charbon propre et guider les paramètres de séparation à l'échelle de l'usine.

Construit avec un châssis robuste amortissant les vibrations et une technologie avancée de régulation de champ en ligne sans fil, ce système offre une cohérence analytique sans compromis lors de cycles de test multi-équipes exigeants. Les opérations s'appuient sur cet équipement robuste pour obtenir des données hautement reproductibles qui protègent l'efficacité du traitement et garantissent une conformité environnementale stricte.

Caractéristiques principales

• Régulation du champ magnétique en ligne sans palier: Conçu avec un circuit de commande sans fil avancé, le système permet aux techniciens de laboratoire d'ajuster en continu la densité de flux magnétique de 0 à 350 mT en temps réel. Cette capacité élimine le besoin d'interrompre les tests ou d'effectuer des reconfigurations manuelles de bobines, permettant des balayages magnétiques fluides et progressifs pour la caractérisation de minéraux multiphasés.
• Entrefer électromagnétique optimisé de 52 mm: Les pièces polaires à haute perméabilité sont usinées avec précision pour maintenir un dégagement d'entrefer exact de 52 mm, produisant un gradient de champ magnétique intense et uniforme sur toute la zone de travail. Cette géométrie empêche le glissement de particules non capturées et garantit une récupération maximale des fractions ferromagnétiques fines.
• Agitation mécanique à double mouvement harmonique: Entraîné par une liaison électromécanique calibrée fonctionnant à une fréquence d'oscillation stable de 1,17 Hz et une longueur de course fixe de 40 mm, cet appareil transmet une agitation fluide qui déloge la gangue non magnétique piégée du lit de concentré magnétique sans provoquer de détachement prématuré des particules.
• Colonne de séparation standardisée en verre borosilicaté de Φ50 mm: Doté d'un tube de séparation standardisé de 50 mm de diamètre en verre borosilicaté à paroi épaisse de qualité optique, il offre une résistance thermique et chimique supérieure. Sa clarté exceptionnelle permet aux opérateurs d'observer visuellement la dispersion de la boue, la dynamique de floculation et la clarté de l'eau de rinçage pendant les tests actifs.
• Compatibilité avec la granulométrie des particules fines (< 0,5 mm): Spécifiquement conçu pour traiter des échantillons d'alimentation finement broyés d'une taille de particule inférieure à 0,5 mm, la dynamique des fluides et la géométrie du champ atténuent l'agglomération des particules, fournissant des résultats d'analyse représentatifs même lors de la manipulation de poudres de magnétite ultrafines.
• Base amortissant les vibrations en fonte structurelle: Construit sur un châssis robuste monobloc en fonte de 200 kg, l'équipement absorbe les forces inertielles dynamiques générées par la mise en va-et-vient mécanique continue. Cette stabilité structurelle maintient des tolérances d'entrefer précises et protège l'électronique interne après des années de fonctionnement continu en laboratoire.
• Moteur d'entraînement efficace à service continu de 0,25 kW: Alimenté par un moteur électrique commercial de 0,25 kW compatible avec les raccordements électriques triphasés standard AC 380V, l'ensemble d'entraînement offre une oscillation soutenue et fluide tout en maintenant des températures de fonctionnement basses, une consommation électrique minimale et des décibels de fonctionnement silencieux.
• Circuit de lavage hydrodynamique optimisé: Équipé de ports de fluide conçus avec précision, l'ensemble facilite une distribution uniforme de l'eau à travers la colonne de boue, permettant un lavage approfondi des impuretés non magnétiques et une récupération rapide des concentrés magnétiques purifiés.

Applications

Les testeurs magnétiques de laboratoire à tube Davis fournissent une vérification analytique standard dans toutes les opérations de traitement minéral où l'efficacité de la récupération ferromagnétique et la pureté du milieu dictent les marges opérationnelles quotidiennes.

Dans les installations de préparation du charbon en milieu dense, la quantification précise de l'efficacité de la récupération de la magnétite est un facteur clé de la rentabilité de l'usine. La séparation en milieu dense repose entièrement sur le maintien d'une densité de suspension stable ; toute perte ou contamination incontrôlée de la magnétite entraîne directement un charbon propre mal placé dans le flux de rejet ou une contamination par des cendres à haute teneur dans les silos de produits propres. En simulant la séparation magnétique commerciale à une échelle analytique, cet équipement donne aux métallurgistes un contrôle précis des courbes de lavabilité, permettant un ajustement prédictif des tambours de récupération magnétique et des tamis de déschlammage à l'échelle de l'usine.

Spécifications techniques

Le tableau ci-dessous présente l'ensemble des paramètres mécaniques, électriques et opérationnels du tube séparateur magnétique de laboratoire standardisé.

Mécanisme de séparation et dynamique du champ

L'architecture mécanique et électromagnétique du système est conçue pour simuler une véritable séparation sélective. Deux pièces polaires électromagnétiques à haute perméabilité se font face à travers un entrefer calibré de 52 mm, concentrant les lignes de flux directement au centre du tube en verre borosilicaté de Φ50 mm. Lorsqu'un échantillon de minerai ou de milieu est introduit avec de l'eau de rinçage, le contrôleur sans fil sans palier permet une fine régulation de l'intensité du champ jusqu'à 350 mT. Les particules fortement ferromagnétiques sont capturées et maintenues contre la paroi du tube au point de gradient de flux maximal, tandis que les minéraux non magnétiques restent en suspension et sont entraînés vers le bas par les forces de lavage gravitationnelles et hydrodynamiques.

Oscillation opérationnelle et synchronisation du rinçage

Simultanément, l'entraînement électromécanique transmet un mouvement alternatif régulier de 1,17 Hz avec une course de déplacement de 40 mm. Cette oscillation rythmique empêche les lits de minéraux fins de se tasser densément, permettant un flux d'eau continu pour rincer les boues piégées et les impuretés de silicate faiblement magnétiques. Une fois que l'effluent de lavage s'écoule complètement clair, le champ magnétique est désactivé ou le tube est retiré pour évacuer la fraction magnétique de haute pureté dans une capsule d'évaporation pour le séchage, la pesée et le calcul du pourcentage magnétique.

Pourquoi choisir ce produit

• Contrôle du champ en ligne sans fil: Intégrant une régulation de champ magnétique sans palier sans fil de pointe, le système élimine les temps d'arrêt mécaniques et permet aux opérateurs d'ajuster l'intensité du champ jusqu'à 350 mT en douceur pendant les tests actifs, augmentant considérablement le débit d'échantillons quotidien.
• Stabilité mécanique exceptionnelle: Pesant 200 kg avec un châssis en fonte ultra-rigide, cette unité amortit les vibrations alternatives, éliminant tout mouvement physique sur la paillasse ou le sol, ce qui prévient l'usure inégale de l'entrefer des pôles et garantit un alignement mécanique cohérent.
• Précision analytique sans compromis: Avec un entrefer exact de 52 mm, une agitation harmonique calibrée de 1,17 Hz et une géométrie de colonne standard de Φ50 mm, l'appareil garantit une reproductibilité de laboratoire à laboratoire et une corrélation transparente avec les protocoles de test standardisés.
• Construction industrielle robuste: Conçu spécifiquement pour l'environnement exigeant des salles d'analyse minières et des laveries de charbon, ses finitions résistantes à la corrosion, ses composants électriques protégés et son verre borosilicaté à paroi épaisse résistent aux conditions de lavage difficiles.
• Support technique complet et consommables: Soutenu par une expertise en ingénierie spécialisée, une documentation de maintenance complète et une disponibilité mondiale des pièces, y compris des tubes de séparation et des joints de rechange de précision.

Contactez nos spécialistes en équipements de laboratoire dès aujourd'hui pour demander un devis ou discuter de la manière dont ce séparateur magnétique à tube Davis perfectionné peut améliorer votre précision analytique.
