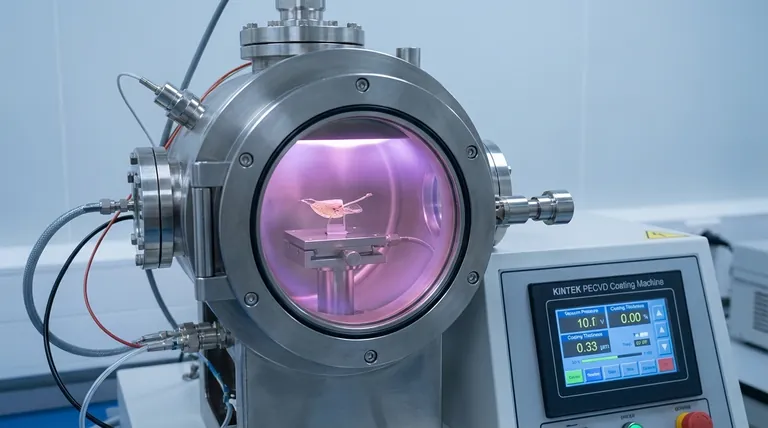

En microscopie électronique à balayage (MEB), l'épaisseur standard d'un revêtement par pulvérisation cathodique est comprise entre 2 et 20 nanomètres (nm). Pour la plupart des applications courantes, un revêtement d'environ 10 nm est la norme effective. Cette couche ultra-mince et électriquement conductrice est appliquée sur des échantillons non conducteurs pour prévenir les artefacts d'imagerie et améliorer considérablement la qualité de l'image.
L'épaisseur optimale du revêtement par pulvérisation cathodique est un équilibre délicat. Votre objectif est d'appliquer juste assez de matériau conducteur – généralement 2-20 nm – pour empêcher la charge électronique sans masquer les détails de surface fins que vous souhaitez imager.
Pourquoi le revêtement par pulvérisation cathodique est nécessaire
Pour comprendre l'importance de l'épaisseur du revêtement, nous devons d'abord comprendre le problème fondamental qu'il résout : la charge électrique.
Le problème de la "charge"
Le MEB fonctionne en balayant un faisceau d'électrons de haute énergie sur un spécimen. Lorsque ce faisceau frappe un matériau non conducteur, les électrons s'accumulent à la surface car ils n'ont pas de chemin vers la terre.
Cette accumulation de charge négative, appelée charge, crée un champ statique localisé qui dévie le faisceau d'électrons incident. Le résultat est une image déformée, instable, avec des taches lumineuses, des traînées et une perte complète de détails.
Comment un film métallique mince le résout
Une couche de métal conducteur déposée par pulvérisation cathodique forme un chemin pour la dissipation de ces électrons excédentaires. Le revêtement est connecté électriquement à la platine métallique du MEB, qui est mise à la terre.
Ce chemin conducteur continu neutralise efficacement la surface de l'échantillon, permettant au faisceau d'électrons de balayer sans déviation et de produire une image stable et claire.
Amélioration du signal d'image
Au-delà de la prévention de la charge, le revêtement améliore l'image elle-même. Les métaux lourds comme l'or et le platine sont d'excellents émetteurs d'électrons secondaires – le signal principal utilisé pour créer des images topographiques en MEB.
En recouvrant un mauvais émetteur avec un matériau à haut rendement, vous augmentez considérablement le signal détecté, ce qui se traduit par une image plus nette avec un bien meilleur rapport signal/bruit.
L'épaisseur "juste ce qu'il faut" : trouver le point d'équilibre
La plage de 2 à 20 nm n'est pas arbitraire. Elle représente une fenêtre critique entre un revêtement inefficace et un revêtement qui masque votre échantillon.
Trop mince (<2 nm) : Film discontinu
Si le revêtement est trop mince, le métal déposé peut former des "îlots" isolés plutôt qu'un film continu et uniforme.
Ces lacunes dans la couverture ne fournissent pas un chemin complet vers la terre. La charge peut toujours se produire dans les régions non revêtues, entraînant des artefacts d'image persistants.
Trop épais (>20 nm) : Masquage des caractéristiques
Lorsque l'épaisseur du revêtement augmente, il commence à masquer la topographie réelle de la surface de l'échantillon. Les détails fins que vous souhaitez observer sont enfouis sous une couche de métal.
À ce stade, vous n'imagez plus votre échantillon ; vous imagez le revêtement lui-même. Cela invalide complètement toute analyse de la texture de surface ou de la nanostructure.
La règle empirique des 10 nm
Un revêtement de 10 nm est un point de départ courant car il est suffisamment épais pour garantir un film conducteur continu sur la plupart des surfaces tout en étant suffisamment mince pour minimiser son impact sur toutes les caractéristiques, sauf les plus fines.
Comprendre les compromis : le choix du matériau est important
L'épaisseur idéale dépend également du matériau que vous choisissez, qui est dicté par vos objectifs analytiques.
Or (Au) : La norme à usage général
L'or est populaire en raison de sa conductivité et de son efficacité élevées. Cependant, il peut former des grains cristallins relativement grands pendant le processus de revêtement, ce qui peut masquer les caractéristiques à très forts grossissements.
Or/Palladium (Au/Pd) : Structure de grain plus fine
Un alliage d'or et de palladium produit une structure de grain beaucoup plus fine que l'or pur. Cela en fait un excellent choix pour les travaux à fort grossissement où les détails à l'échelle nanométrique sont critiques.
Iridium (Ir) ou Platine (Pt) : Pour une résolution ultime
Pour l'imagerie à très haute résolution avec un MEB à émission de champ (FE-MEB), des matériaux comme l'iridium sont utilisés. Ils produisent un revêtement extrêmement fin et uniforme, idéal pour observer les plus petites nanostructures, justifiant leur coût plus élevé.
Carbone (C) : Pour l'analyse élémentaire (EDS/EDX)
Si votre objectif est de déterminer la composition élémentaire de votre échantillon à l'aide de la spectroscopie de rayons X à dispersion d'énergie (EDS ou EDX), vous devez éviter les revêtements métalliques. Les signaux de rayons X d'un revêtement métallique interféreront avec les signaux de votre échantillon.
Le carbone est le choix préféré pour l'EDS car c'est un élément à faible numéro atomique. Son pic de rayons X caractéristique est de très faible énergie et n'entre pas en conflit avec la détection d'autres éléments. Un revêtement de carbone est moins conducteur que le métal mais fournit la dissipation de charge nécessaire à l'analyse.
Faire le bon choix pour votre objectif
Votre stratégie de revêtement doit être directement alignée avec votre objectif d'imagerie ou d'analyse.
- Si votre objectif principal est l'imagerie topographique générale : Commencez avec un revêtement d'or (Au) ou d'or/palladium (Au/Pd) de 10 nm, ce qui est la configuration la plus fiable pour les travaux de routine.
- Si votre objectif principal est l'imagerie haute résolution de nanostructures fines : Utilisez un revêtement plus mince (3-8 nm) d'un matériau à grains fins comme le platine (Pt) ou l'iridium (Ir) pour minimiser l'obscurcissement des caractéristiques.
- Si votre objectif principal est l'analyse élémentaire (EDS/EDX) : Utilisez un revêtement de carbone au lieu de métal pour éviter les pics de rayons X interférents, en le gardant aussi mince que possible (5-15 nm) pour assurer la conductivité sans absorber les rayons X de l'échantillon.
En fin de compte, le choix de l'épaisseur et du matériau de revêtement corrects est une étape critique de la préparation de l'échantillon qui détermine directement la qualité et la précision de vos résultats MEB.
Tableau récapitulatif :
| Matériau de revêtement | Épaisseur typique | Meilleure utilisation | Considération clé |
|---|---|---|---|
| Or (Au) | ~10 nm | Imagerie topographique générale | Peut avoir des grains plus gros, peut masquer les détails fins |
| Or/Palladium (Au/Pd) | 5-15 nm | Imagerie à fort grossissement | Structure de grain plus fine que l'or pur |
| Platine (Pt) / Iridium (Ir) | 3-8 nm | MEB-FE ultra-haute résolution | Extrêmement fin, idéal pour les nanostructures |
| Carbone (C) | 5-15 nm | Analyse élémentaire (EDS/EDX) | Évite les interférences de rayons X, moins conducteur |
