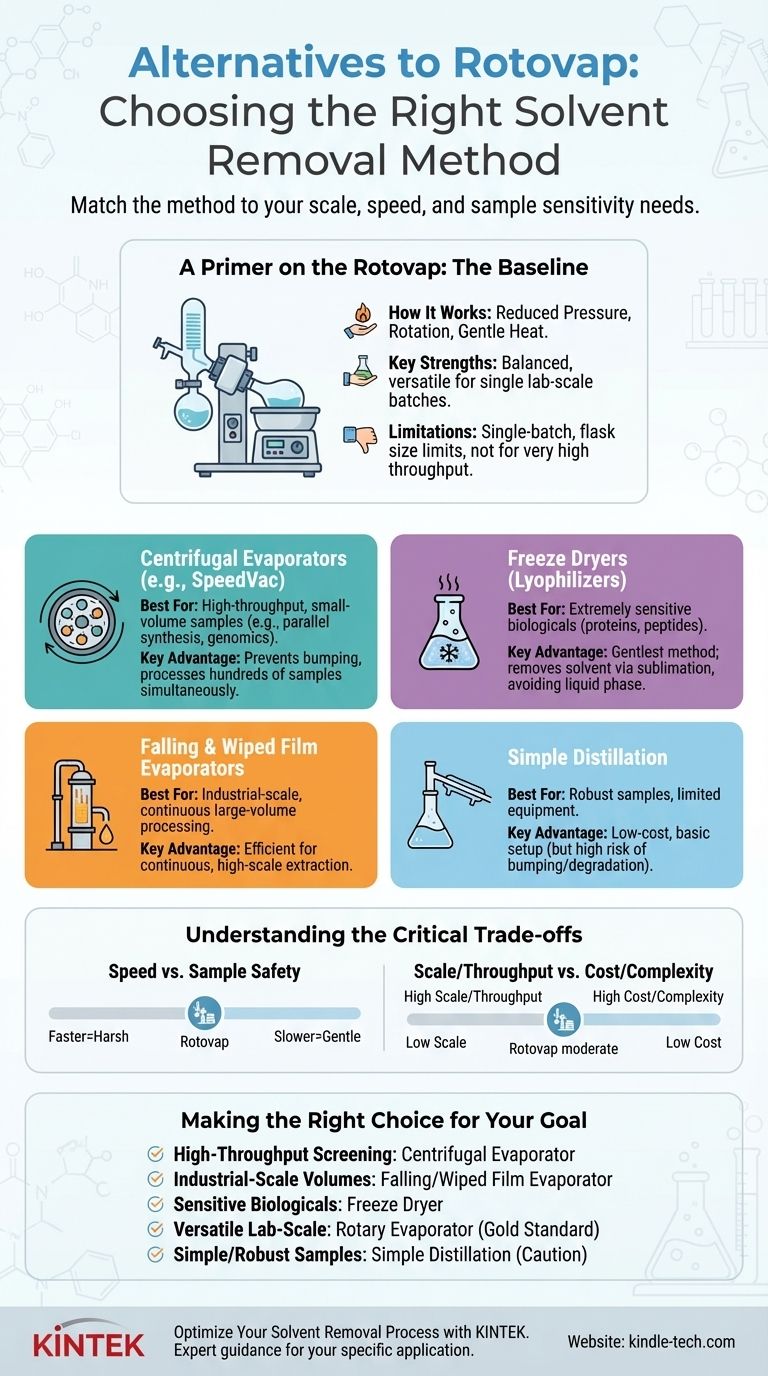

Les évaporateurs rotatifs (rotavaps) sont largement utilisés dans les laboratoires pour l'élimination des solvants et la concentration des échantillons.Cependant, il existe plusieurs alternatives aux évaporateurs rotatifs qui peuvent être utilisées en fonction des exigences spécifiques du processus, telles que le volume de l'échantillon, la sensibilité thermique et le taux d'évaporation souhaité.Les principales alternatives sont les évaporateurs à film tombant et les évaporateurs à film essuyé, qui fonctionnent selon des principes différents et offrent des avantages uniques.En outre, d'autres techniques d'évaporation, comme l'évaporation à l'azote, l'évaporation centrifuge et l'évaporation vide-vortex, peuvent également servir d'alternatives dans des scénarios spécifiques.Chaque méthode a son propre ensemble d'applications, d'avantages et de limites, et il est donc essentiel de choisir la bonne technique en fonction de l'échantillon et des exigences du processus.
Explication des points clés :
-
Évaporateur à film tombant
- Principe de fonctionnement:L'évaporateur à film tombant fonctionne de la même manière qu'un échangeur de chaleur vertical à calandre.Il permet au liquide de s'écouler vers le bas en un film mince le long des parois internes des tubes verticaux tout en étant chauffé par un milieu environnant (généralement de la vapeur ou de l'eau chaude).Le film mince assure un transfert de chaleur efficace et une évaporation rapide.
- Les applications:Cette méthode est particulièrement utile pour les matériaux sensibles à la chaleur et le traitement de grands volumes.Elle est couramment utilisée dans des industries telles que l'agroalimentaire, les produits pharmaceutiques et la fabrication de produits chimiques.
-
Avantages:
- Efficacité élevée du transfert de chaleur grâce au film mince.
- Convient aux opérations continues et aux processus à grande échelle.
- Minimise la dégradation thermique des matériaux sensibles.
-
Limites:
- Nécessite un contrôle précis du flux de liquide pour maintenir le film.
- Il n'est pas idéal pour les très petits volumes ou le traitement par lots.
-
Évaporateur à film essuyé
- Principe de fonctionnement:L'évaporateur à film essuyé fonctionne selon le principe de la séparation thermique dans un film liquide mince et turbulent.Un racleur rotatif étale le liquide en un film fin sur la surface intérieure d'une chambre cylindrique chauffée, favorisant ainsi une évaporation rapide.
- Applications:Cette méthode est idéale pour les liquides à haute viscosité, les matériaux sensibles à la chaleur et les procédés nécessitant des temps de séjour courts.Elle est largement utilisée dans les industries pharmaceutiques, chimiques et alimentaires.
-
Avantages:
- Évaporation efficace avec une dégradation thermique minimale.
- Traite les liquides à haute viscosité et les matériaux sujets à l'encrassement.
- Convient aux procédés discontinus et continus.
-
Limites:
- Coût initial et maintenance plus élevés en raison des composants mécaniques.
- Extensibilité limitée pour les très grands volumes.
-
Évaporation d'azote
- Principe de fonctionnement:L'évaporation à l'azote consiste à souffler un courant d'azote gazeux sur la surface de l'échantillon pour accélérer l'évaporation du solvant.Cette méthode est souvent utilisée en conjonction avec le chauffage pour augmenter les taux d'évaporation.
- Applications:Il est couramment utilisé pour les échantillons de faible volume, par exemple en chimie analytique et dans les essais environnementaux.
-
Avantages:
- Évaporation douce convenant aux composés sensibles à la chaleur.
- Pas besoin de vide ou d'équipement complexe.
-
Limites:
- Limité aux petits volumes.
- Taux d'évaporation plus lents que les méthodes basées sur le vide.
-
Évaporation centrifuge
- Principe de fonctionnement:L'évaporation centrifuge associe la force centrifuge au vide et à la chaleur pour évaporer les solvants.L'échantillon est placé dans une chambre rotative et la force centrifuge étale le liquide en une fine pellicule, ce qui favorise l'évaporation.
- Applications:Cette méthode est idéale pour les applications à haut débit, telles que la découverte de médicaments et la génomique.
-
Avantages:
- Évaporation rapide avec une perte minimale d'échantillon.
- Convient pour plusieurs échantillons en parallèle.
-
Limites:
- Nécessite un équipement spécialisé.
- Ne convient pas pour les très grands volumes.
-
Évaporation sous vide et par vortex
- Principe de fonctionnement:Cette technique utilise une combinaison de vide et de mélange par vortex pour améliorer l'évaporation du solvant.L'échantillon est agité dans un environnement sous vide, ce qui augmente la surface d'évaporation.
- Les applications:Il est utilisé pour les échantillons de faible volume dans les laboratoires d'analyse et de recherche.
-
Avantages:
- Évaporation rapide avec une exposition minimale à la chaleur.
- Convient aux matériaux sensibles à la chaleur.
-
Limites:
- Limité aux petits volumes.
- Nécessite un équipement spécialisé.
-
Considérations pour le choix d'une alternative
- Volume de l'échantillon:Pour les grands volumes, les évaporateurs à film tombant ou à film essuyé conviennent mieux, tandis que l'évaporation à l'azote ou par centrifugation est préférable pour les petits volumes.
- Sensibilité thermique:Les évaporateurs à film essuyé et l'évaporation à l'azote sont idéaux pour les matériaux sensibles à la chaleur.
- Échelle de processus:Les procédés continus bénéficient des évaporateurs à film tombant, tandis que les procédés discontinus peuvent utiliser le film essuyé ou l'évaporation centrifuge.
- Coût de l'équipement et maintenance:Les évaporateurs à film essuyé ont un coût initial plus élevé, tandis que l'évaporation à l'azote est plus rentable mais plus lente.
En comprenant les principes, les applications et les limites de ces alternatives, vous pourrez sélectionner la technique d'évaporation la plus appropriée à vos besoins spécifiques en laboratoire ou dans l'industrie.
Tableau récapitulatif :
| Méthode | Applications | Les avantages | Limites |
|---|---|---|---|
| Évaporateur à film tombant | Matériaux thermosensibles, traitement de grands volumes (alimentation, pharmacie, produits chimiques) | Transfert de chaleur élevé, fonctionnement continu, dégradation thermique minimale | Nécessite un contrôle précis du débit, n'est pas idéal pour les petits volumes/le traitement par lots. |
| Évaporateur à film essuyé | Liquides à haute viscosité, matériaux sensibles à la chaleur, temps de séjour courts | Dégradation thermique minimale, gestion de l'encrassement, procédés discontinus/continus | Coût/entretien plus élevé, évolutivité limitée pour les grands volumes |
| Évaporation d'azote | Échantillons de faible volume (chimie analytique, essais environnementaux) | Évaporation douce, pas de vide nécessaire | Limitée aux petits volumes, évaporation plus lente |
| Évaporation centrifuge | Applications à haut débit (découverte de médicaments, génomique) | Évaporation rapide, perte minimale d'échantillons, traitement parallèle | Équipement spécialisé, ne convient pas aux grands volumes |
| Évaporation sous vide et par vortex | Échantillons de faible volume (laboratoires d'analyse et de recherche) | Évaporation rapide, exposition minimale à la chaleur | Limité aux petits volumes, équipement spécialisé |
