Fondamentalement, la pression modifie principalement le volume du fluide hydraulique d'une quantité faible mais significative. Bien que le fluide hydraulique soit traité comme incompressible pour les calculs de base, il se comprime en réalité, et cet effet devient critique dans les applications haute performance et haute pression. Cette compression stocke de l'énergie dans le fluide, ce qui peut avoir un impact sur les performances, l'efficacité et la sécurité du système.
Le point essentiel à retenir est que le fluide hydraulique n'est pas vraiment incompressible. Comprendre sa légère compressibilité, définie par le Module d'Incompressibilité (Bulk Modulus), est la clé pour dépasser les principes hydrauliques de base et aborder la conception, l'analyse et le dépannage de niveau expert des systèmes modernes.
Le Mythe de l'Incompressibilité
Pendant des décennies, le fondement de l'hydraulique a été la loi de Pascal, qui repose sur l'hypothèse qu'une force appliquée à un fluide confiné est transmise uniformément. Cela fonctionne parce que l'huile est remarquablement résistante à la compression, mais elle n'y est pas immunisée.
L'Hypothèse Pratique
Dans de nombreux systèmes à basse ou moyenne pression, traiter le fluide comme parfaitement incompressible est une simplification valable et utile. Elle permet des calculs de force et de vitesse simples sans erreur significative. Cette hypothèse reste valable lorsque la précision et l'efficacité énergétique ne sont pas les priorités absolues.
La Réalité Physique : Le Module d'Incompressibilité
La véritable résistance d'un fluide à la compression est mesurée par son Module d'Incompressibilité (Bulk Modulus). Cette valeur quantifie la pression nécessaire pour provoquer une certaine diminution fractionnelle du volume. Un Module d'Incompressibilité plus élevé signifie que le fluide est moins compressible et plus rigide. Par exemple, l'acier possède un Module d'Incompressibilité extrêmement élevé, tandis que l'air en possède un très faible.
Quantifier la Compression
En règle générale, une huile hydraulique typique à base de minéraux se comprime d'environ 0,5 % pour chaque 1 000 psi (70 bar) de pression appliquée. Bien que cela semble mineur, dans un système de 5 000 psi, le fluide a déjà perdu 2,5 % de son volume initial. Dans les systèmes de grande taille ou de haute précision, ce changement de volume est loin d'être négligeable.
Comment la Compression du Fluide Impacte Votre Système
Ignorer ce faible pourcentage de compression peut entraîner des conséquences significatives, et souvent inattendues, sur le comportement d'un système hydraulique. Le fluide comprimé agit essentiellement comme un ressort liquide rigide.
Stockage d'Énergie et Effet de « Ressort »
Lorsque vous mettez le fluide hydraulique sous pression, vous stockez de l'énergie potentielle en lui. Cette énergie stockée doit aller quelque part lorsque la pression est relâchée. Une libération soudaine, comme le changement d'une vanne, peut provoquer la libération violente de cette énergie, entraînant un choc de décompression. Cette onde de choc peut provoquer du bruit, de la fatigue des composants et même une défaillance catastrophique dans les systèmes haute pression ou à grand volume.
Réponse et Précision du Système
Étant donné que le fluide doit d'abord être comprimé avant de pouvoir déplacer un actionneur, il existe un délai inhérent ou une « spongiosité » dans la réponse du système. Dans les applications nécessitant une grande précision, telles que les machines CNC ou les commandes de vol d'aéronefs, ce léger décalage peut affecter la précision et la stabilité, provoquant des dépassements ou des oscillations.
Génération de Chaleur et Perte d'Efficacité
Le travail effectué pour comprimer le fluide est converti en énergie interne (chaleur). Lorsque le fluide se détend ensuite, une partie seulement de cette énergie est récupérée sous forme de travail utile. Une partie est perdue sous forme de chaleur résiduelle, ce qui diminue l'efficacité globale du système hydraulique. Au cours d'un cycle, cette compression et décompression constantes contribuent à la température de fonctionnement du système.
Comprendre les Facteurs en Jeu
Le degré de compression d'un fluide n'est pas statique. Il est influencé par les conditions de fonctionnement et l'état du fluide lui-même.
Le Rôle Critique de l'Air Entraîné
C'est le facteur le plus spectaculaire. L'air est beaucoup plus compressible que l'huile. Même une petite quantité d'air entraîné (bulles d'air en suspension dans le fluide) abaissera considérablement le Module d'Incompressibilité effectif du fluide. C'est la cause la plus fréquente d'un système hydraulique « spongieux » ou lent et est souvent confondue avec la compression normale du fluide.
L'Influence de la Température
Généralement, lorsque le fluide hydraulique chauffe, sa viscosité et son Module d'Incompressibilité diminuent. Cela signifie qu'un fluide plus chaud est légèrement plus compressible qu'un fluide plus froid, ce qui peut affecter les performances du système pendant le réchauffement ou sous forte charge.
L'Effet de la Pression
Le Module d'Incompressibilité de l'huile hydraulique n'est pas parfaitement linéaire. Il a tendance à augmenter légèrement à des pressions très élevées, ce qui signifie que le fluide devient marginalement plus rigide et moins compressible à mesure que la pression augmente. Cependant, pour la plupart des objectifs d'ingénierie, il est traité comme une constante.
Faire le Bon Choix pour Votre Objectif
Comprendre comment appliquer ces connaissances dépend entièrement des exigences de votre système hydraulique spécifique.
- Si votre objectif principal est la machinerie industrielle standard (< 3 000 psi) : Vous pouvez généralement vous fier au modèle de fluide incompressible pour la conception de base, mais vous devez rester vigilant quant aux effets de la contamination par l'air, qui dégradera toujours les performances.
- Si votre objectif principal est l'équipement haute pression ou à grand volume (par exemple, les grandes presses) : Vous devez tenir compte de la compression du fluide pour calculer les volumes avec précision et intégrer des circuits de décompression contrôlée pour éviter d'endommager l'équipement à cause du choc énergétique.
- Si votre objectif principal est les systèmes de haute précision ou à réponse rapide (par exemple, robotique, aérospatiale) : Vous devez modéliser l'effet « ressort » du fluide et les retards qui en résultent pour garantir que le système atteint ses objectifs de précision, de stabilité et de vitesse.
En fin de compte, reconnaître que le fluide hydraulique est un ressort, aussi rigide soit-il, est ce qui distingue un technicien de base d'un concepteur de systèmes expert.
Tableau Récapitulatif :
| Effet de la Pression | Conséquence Clé |
|---|---|
| Compression du Volume (~0,5 % par 1 000 psi) | Stockage d'énergie, effet « ressort » |
| Choc de Décompression | Potentiel de bruit, de vibration et de dommages |
| Latence de Réponse du Système | Précision et stabilité réduites des commandes |
| Génération de Chaleur | Efficacité globale du système diminuée |
Optimisez les Performances de Votre Système Hydraulique avec KINTEK
Comprendre le comportement précis des fluides hydrauliques sous pression est essentiel pour atteindre une efficacité, une précision et une sécurité optimales dans votre équipement de laboratoire ou industriel. Que vous travailliez avec des presses haute pression, des systèmes robotiques de précision ou des machines standard, les bons outils et consommables sont indispensables.
KINTEK se spécialise dans les équipements de laboratoire et les consommables de haute qualité qui répondent aux besoins exigeants des systèmes hydrauliques modernes. Nous aidons nos clients à garantir la fiabilité et la précision de leurs opérations.
Contactez nos experts dès aujourd'hui pour discuter de la manière dont nos solutions peuvent améliorer les performances de votre système et prévenir les problèmes liés à la compression du fluide. Travaillons ensemble pour atteindre vos objectifs.

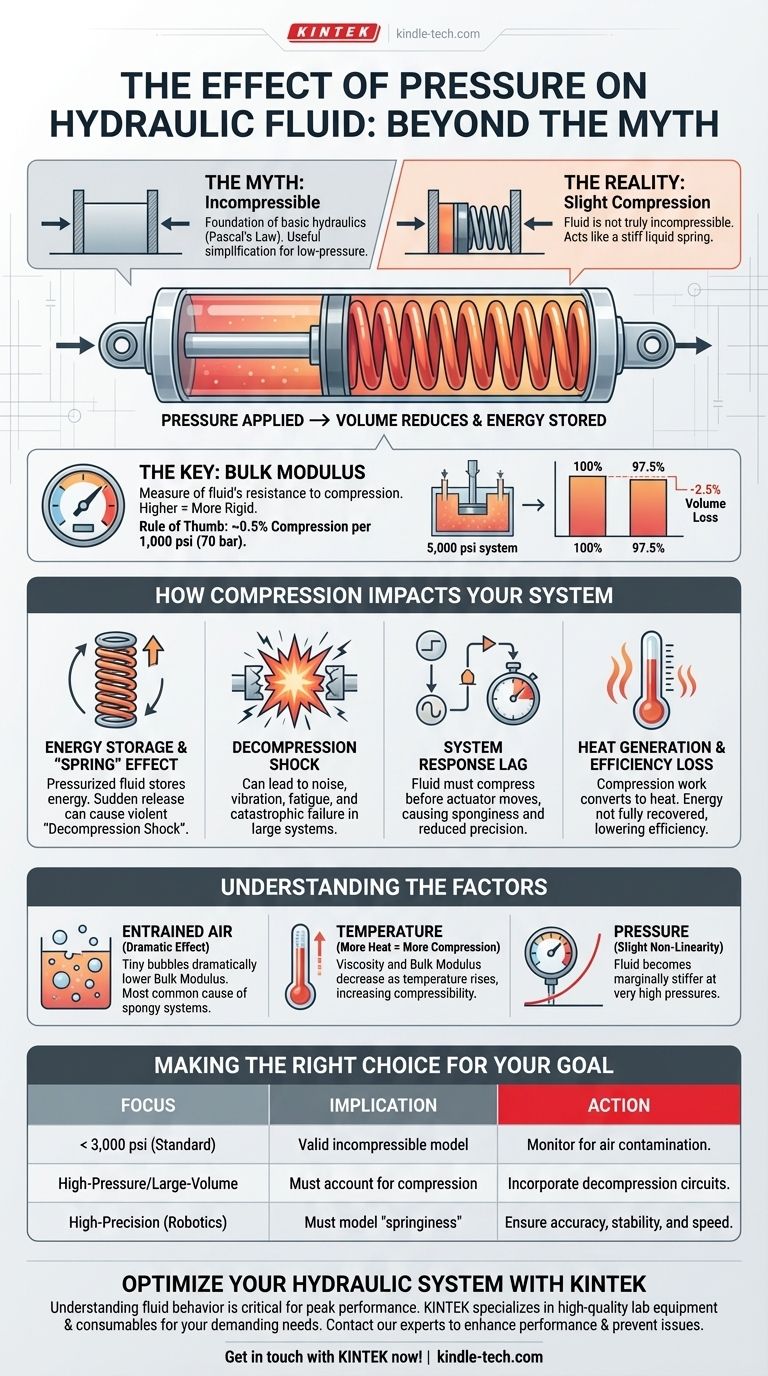

Guide Visuel
