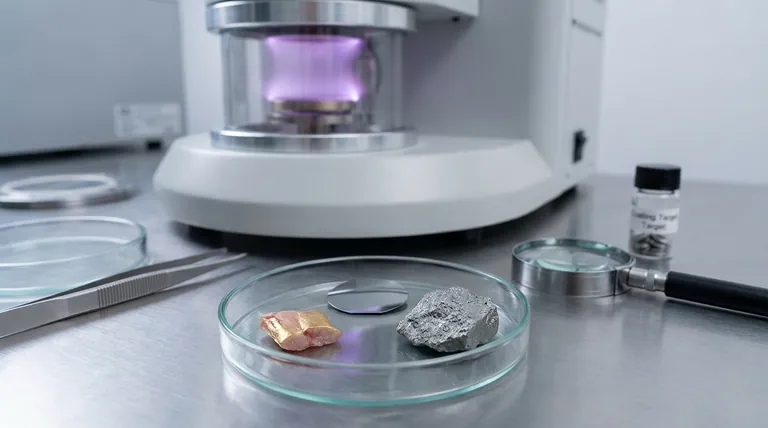

Pour la microscopie électronique à balayage (MEB), les revêtements les plus courants sont de fines couches de matériaux conducteurs tels que l'or (ou un alliage or-palladium), le platine, le chrome, l'argent et le carbone. Ce processus, connu sous le nom de revêtement par pulvérisation cathodique pour les métaux ou d'évaporation pour le carbone, est appliqué aux échantillons non conducteurs pour les rendre aptes à être analysés sous un faisceau d'électrons.
L'objectif principal du revêtement d'un échantillon pour le MEB est de résoudre un problème fondamental : un faisceau d'électrons frappant une surface non conductrice crée une « charge » électrique qui déforme gravement l'image. Un revêtement conducteur fournit un chemin pour que cette charge électrique atteigne la terre, permettant une imagerie claire, stable et à haute résolution.
Pourquoi le revêtement est essentiel pour l'analyse MEB
Bien que certains échantillons puissent être observés au MEB sans préparation, la plupart des matériaux non conducteurs ou faiblement conducteurs nécessitent un revêtement pour produire une image utilisable. Cette étape de préparation aborde plusieurs problèmes clés inhérents à la microscopie électronique.
Prévention de la « charge » électrique
La raison principale du revêtement est d'améliorer la conductivité électrique de la surface de l'échantillon.
Lorsque le faisceau d'électrons frappe un échantillon non conducteur, les électrons s'accumulent à la surface, créant une charge négative. Cet effet de « charge » dévie le faisceau incident et interfère avec les signaux émis, ce qui entraîne des taches lumineuses, des stries et des images déformées.
Un revêtement mince en métal ou en carbone crée un chemin conducteur, permettant à l'excès de charge de se dissiper vers le porte-échantillon mis à la terre, ce qui stabilise l'image.
Amélioration du signal pour des images plus claires
Une bonne image MEB dépend de la détection efficace des électrons émis par l'échantillon.
Les métaux lourds comme l'or et le platine sont d'excellents émetteurs d'électrons secondaires — le signal principal utilisé pour imager la topographie de surface. Le revêtement d'un échantillon avec l'un de ces matériaux augmente considérablement le nombre d'électrons secondaires détectés, ce qui améliore le rapport signal/bruit et produit une image beaucoup plus nette et plus détaillée.
Protection de l'échantillon
Le faisceau d'électrons à haute énergie peut endommager les échantillons sensibles, provoquant des changements structurels ou une fusion due à un chauffage localisé.
Un revêtement conducteur aide à dissiper la chaleur loin de la zone scannée, réduisant ainsi les dommages thermiques. Il encapsule également l'échantillon, ce qui peut empêcher les matériaux sensibles au faisceau de se dégrader ou de dégazer dans la chambre à vide du microscope.
Matériaux de revêtement courants et leurs applications
Le choix du matériau de revêtement n'est pas arbitraire ; il a un impact direct sur la qualité et le type de données que vous pouvez acquérir.
Or et Or-Palladium
L'or est le matériau de revêtement le plus courant et le plus rentable pour l'imagerie MEB à usage général. Il présente un rendement élevé en électrons secondaires, fournissant un excellent signal pour l'analyse topographique. Un alliage or-palladium (Au/Pd) est souvent préféré car il produit une taille de grain plus fine que l'or pur, ce qui est meilleur pour l'imagerie à plus fort grossissement.
Platine et Chrome
Pour l'imagerie à très haute résolution, en particulier avec un MEB à canon à émission de champ (FEG-SEM), le platine (Pt) ou le chrome (Cr) sont des choix supérieurs. Ces matériaux peuvent être déposés en couches extrêmement minces avec une structure de grain très fine, préservant les caractéristiques nanométriques de surface les plus délicates qu'un revêtement d'or plus grossier pourrait masquer.
Argent
L'argent (Ag) est un matériau très conducteur qui peut être utilisé pour le revêtement MEB. Il est également parfois choisi car il peut être plus facilement retiré d'un échantillon après analyse que d'autres métaux, ce qui est utile si l'échantillon est nécessaire pour des tests supplémentaires.
Carbone
Le carbone (C) est le revêtement standard pour toute analyse impliquant une microanalyse par rayons X, telle que la spectroscopie de rayons X à dispersion d'énergie (EDS ou EDX). Contrairement aux métaux lourds, le signal X des rayons X du carbone est très faible et n'interfère pas avec la détection des signaux élémentaires provenant de l'échantillon réel, garantissant des données de composition précises.
Comprendre les compromis
L'application d'un revêtement est une technique puissante, mais il est essentiel de reconnaître ses limites et ses inconvénients potentiels.
Le revêtement peut masquer les détails de surface
Chaque revêtement ajoute une couche de matériau à votre échantillon. Si le revêtement est trop épais ou présente une structure de grain grossière, il peut couvrir ou altérer la véritable topographie nanométrique que vous essayez d'observer. C'est le principal compromis entre les revêtements standard (comme l'or) et les revêtements haute résolution (comme le platine).
Interférence avec l'analyse élémentaire
C'est le compromis le plus critique à comprendre. Un revêtement en métal lourd comme l'or ou le platine produira ses propres signaux X des rayons X intenses lorsqu'il sera frappé par le faisceau d'électrons. Cela masque complètement ou interfère avec les signaux élémentaires provenant de votre échantillon, rendant impossible une analyse compositionnelle précise.
Le processus est destructif
Le revêtement par pulvérisation cathodique est un processus irréversible pour la plupart des échantillons. Une fois qu'un échantillon est revêtu, il est souvent difficile, voire impossible, de retirer le revêtement sans altérer la surface sous-jacente.
Sélectionner le bon revêtement pour votre objectif
Votre objectif analytique doit toujours dicter votre choix de matériau de revêtement.
- Si votre objectif principal est l'imagerie topographique de routine : Utilisez de l'or ou un alliage or-palladium pour un signal fort et clair et des résultats rentables.
- Si votre objectif principal est le détail de surface haute résolution (FEG-SEM) : Utilisez un matériau à grain fin comme le platine ou le chrome pour préserver les caractéristiques nanométriques délicates.
- Si votre objectif principal est l'analyse élémentaire (EDS/EDX) : Vous devez utiliser un revêtement de carbone pour vous assurer que vos résultats reflètent la composition de votre échantillon, et non celle du revêtement.
Choisir le bon revêtement transforme un échantillon difficile en un échantillon qui donne des résultats analytiques clairs, stables et précis.
Tableau récapitulatif :
| Matériau de revêtement | Cas d'utilisation principal | Avantage clé | Limitation clé |
|---|---|---|---|
| Or / Or-Palladium | Imagerie topographique de routine | Rendement élevé en électrons secondaires, rentable | Le grain grossier peut masquer les détails fins ; interfère avec l'EDS |
| Platine / Chrome | Imagerie MEB FEG haute résolution | Grain extrêmement fin, préserve les caractéristiques nanométriques | Coût plus élevé ; interfère avec l'EDS |
| Carbone | Analyse élémentaire (EDS/EDX) | Interférence minimale des rayons X, données de composition précises | Rendement en électrons secondaires plus faible pour l'imagerie |
| Argent | Imagerie générale (Moins courant) | Très conducteur, peut être amovible | Moins courant ; peut interférer avec l'EDS |
