Le fil au cœur d'une électrode de référence argent/chlorure d'argent (Ag/AgCl) est un fil d'argent (Ag) de haute pureté qui a été revêtu d'une couche de chlorure d'argent (AgCl). Cette combinaison spécifique d'un métal et de son sel peu soluble permet à l'électrode de maintenir un potentiel électrique stable et prévisible lorsqu'elle est immergée dans une solution contenant des chlorures.
La stabilité d'une électrode Ag/AgCl ne provient pas uniquement du fil d'argent. Elle découle de l'équilibre électrochimique établi entre l'argent métallique, son revêtement de chlorure d'argent et la concentration constante d'ions chlorure dans la solution qui remplit l'électrode.
Comment le fil Ag/AgCl crée une référence stable
Pour comprendre pourquoi ce fil spécifique est utilisé, nous devons le considérer comme une partie d'un système électrochimique précis. Le potentiel de l'électrode n'est pas arbitraire ; il est régi par une réaction chimique spécifique et réversible.
Le rôle du fil d'argent (Ag)
Le fil d'argent pur sert de phase métallique solide dans l'électrode. C'est un excellent conducteur électrique qui fournit la surface physique où se déroule la réaction électrochimique cruciale.
Le revêtement critique de chlorure d'argent (AgCl)
La couche de chlorure d'argent est le composant le plus critique. Le AgCl est un sel qui n'est que légèrement soluble dans l'eau. Ce revêtement agit comme un tampon, garantissant que le fil d'argent est toujours en équilibre avec une source d'ions argent (Ag⁺) et d'ions chlorure (Cl⁻).
La réaction électrochimique définissant
Le potentiel stable de l'électrode est défini par la réaction réversible suivante :
AgCl(s) + e⁻ ⇌ Ag(s) + Cl⁻(aq)
Le potentiel de cette réaction dépend directement de la concentration des ions chlorure (Cl⁻) dans la solution. Étant donné que l'électrode est remplie d'une solution de concentration en chlorure connue et fixe, son potentiel reste stable et prévisible.

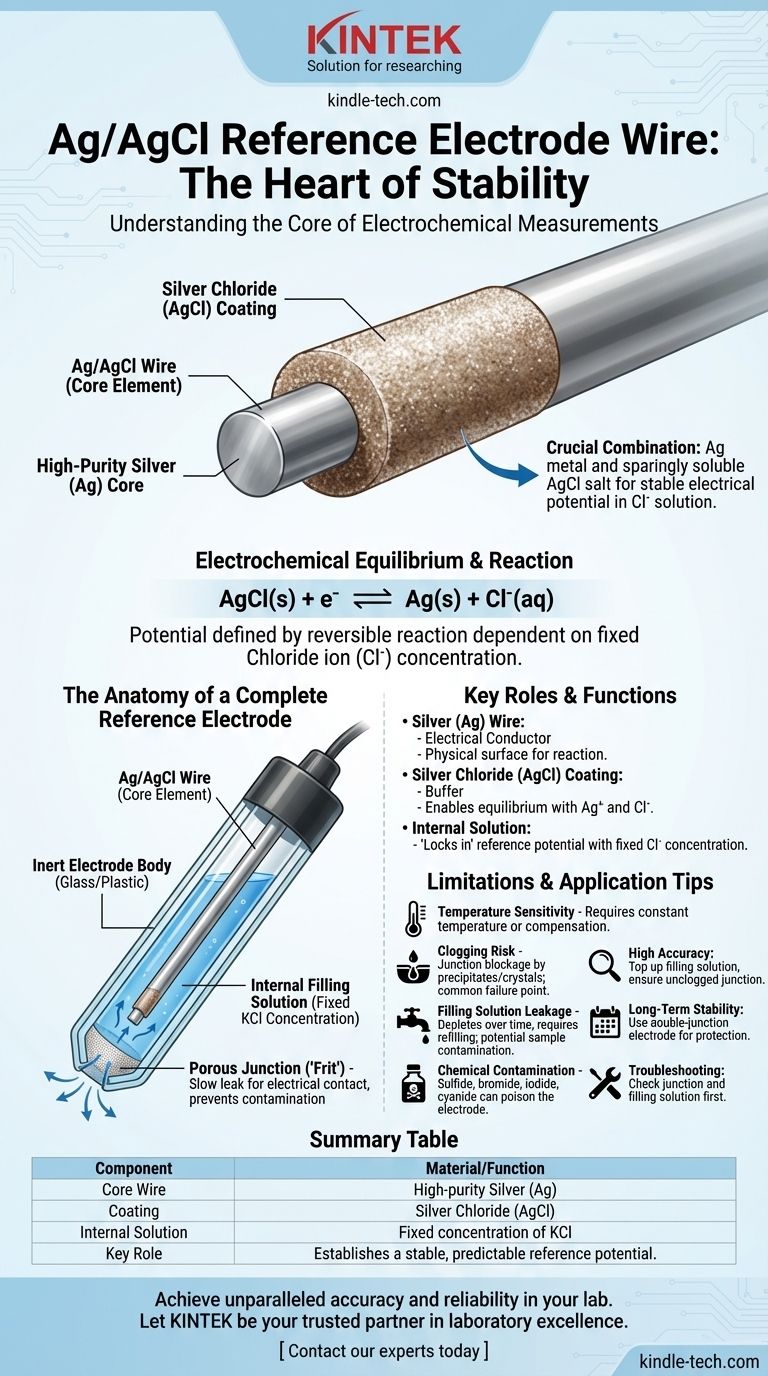

Anatomie d'une électrode de référence complète
Le fil Ag/AgCl ne fonctionne pas de manière isolée. Il est logé dans un corps soigneusement conçu qui assure que son potentiel reste constant, quelle que soit la solution échantillon qu'il mesure.
La solution de remplissage interne
Le corps de l'électrode est rempli d'une solution électrolytique contenant une concentration fixe d'ions chlorure, le plus souvent du chlorure de potassium (KCl). Cette solution garantit que la concentration en ions chlorure dans la réaction ci-dessus reste constante, ce qui « verrouille » le potentiel de référence de l'électrode.
La jonction poreuse (ou « fritte »)
Un bouchon poreux, souvent en céramique ou en Téflon, est situé à l'extrémité de l'électrode. Son rôle est de permettre le contact électrique (flux d'ions) entre la solution de remplissage interne et la solution échantillon externe. Il est conçu pour fuir très lentement, empêchant la contamination de l'élément de référence.
Le corps de l'électrode
Le corps lui-même est généralement constitué d'un tube en verre ou en plastique inerte. Il sert à loger le fil Ag/AgCl et la solution de remplissage interne, les protégeant de l'environnement extérieur.
Comprendre les compromis et les limites
Bien que robustes, les électrodes Ag/AgCl ne sont pas sans contraintes opérationnelles. Les comprendre est essentiel pour obtenir des mesures précises.
Sensibilité à la température
Le potentiel d'une électrode Ag/AgCl dépend de la température. Pour un travail de haute précision, les mesures doivent être effectuées à une température constante et connue, ou la variation de température doit être prise en compte.
Risque de colmatage
La jonction poreuse est le point de défaillance le plus courant. Si elle est obstruée par des précipités de la solution échantillon ou par des cristaux de KCl desséchés, le circuit électrique est rompu et l'électrode cesse de fonctionner correctement.
Fuite de la solution de remplissage
La jonction doit fuir lentement pour maintenir le contact ionique. Cela signifie que la solution de remplissage sera épuisée avec le temps et devra être remplie. Cette fuite peut également introduire de petites quantités d'ions chlorure et de potassium dans votre échantillon, ce qui peut être préoccupant dans certaines analyses sensibles.
Contamination chimique
Le potentiel de référence peut devenir instable si l'électrode est exposée à des substances qui réagissent avec l'argent. Les ions sulfure, bromure, iodure et cyanure sont particulièrement problématiques et peuvent « empoisonner » la surface de l'électrode.
Comment appliquer cela à votre expérience
Lorsque vous travaillez avec des électrodes Ag/AgCl, votre objectif principal dicte la manière dont vous devez les utiliser et les entretenir.
- Si votre objectif principal est des mesures de haute précision : Vérifiez toujours que la solution de remplissage est au niveau et exempte de bulles d'air ou de cristaux, et assurez-vous que la jonction poreuse n'est pas obstruée avant chaque utilisation.
- Si votre objectif principal est la stabilité à long terme (par exemple, dans une configuration de surveillance) : Utilisez une électrode à double jonction pour protéger l'élément Ag/AgCl interne contre les contaminants potentiels de votre solution échantillon.
- Si votre objectif principal est le dépannage d'une lecture défectueuse : Soupçonnez d'abord une jonction obstruée ou une solution de remplissage épuisée, car ce sont les modes de défaillance les plus courants et les plus faciles à corriger pour une électrode de référence.
Comprendre que le fil Ag/AgCl est le cœur d'un système électrochimique complet est la clé pour obtenir des mesures fiables et reproductibles.
Tableau récapitulatif :
| Composant | Matériau/Fonction |
|---|---|
| Fil central | Argent (Ag) de haute pureté |
| Revêtement | Chlorure d'argent (AgCl) |
| Solution interne | Concentration fixe de KCl |
| Rôle clé | Établit un potentiel de référence stable et prévisible |
