Comment inspecter une pompe à vide ? Un guide étape par étape pour assurer des performances optimales

Pour inspecter correctement une pompe à vide, vous devez effectuer une évaluation systématique de son état physique, de ses performances opérationnelles et de son historique de maintenance. Le cœur d'une inspection implique de vérifier toutes les connexions pour détecter les fuites, de s'assurer que la pompe peut atteindre et maintenir sa pression de vide cible, et de veiller à ce que les fluides essentiels comme l'huile ou l'eau d'étanchéité soient propres et à des niveaux corrects.

Une inspection approfondie de la pompe à vide n'est pas seulement une vérification visuelle ; c'est un processus de diagnostic conçu pour confirmer l'intégrité de l'ensemble du système de vide. Elle répond à une question fondamentale : la pompe peut-elle créer de manière fiable et efficace le vide requis pour votre application ?

Les fondations : Étapes de pré-inspection

Avant de commencer les vérifications physiques ou opérationnelles, une inspection appropriée commence par la préparation. Ce travail fondamental garantit que l'inspection est à la fois sûre et efficace.

Consulter les directives du fabricant

Chaque pompe est différente. Le manuel du fabricant est la source définitive pour les intervalles d'entretien spécifiques, les types de fluides recommandés et les spécifications opérationnelles. Commencez toujours par là.

Assurer un environnement sûr

Débranchez la pompe de sa source d'alimentation avant d'effectuer toute inspection physique. Si vous vérifiez les fluides, assurez-vous que la pompe a eu le temps de refroidir pour éviter les brûlures.

Examiner l'historique de maintenance

Si disponibles, consultez les journaux de maintenance de la pompe. Notez la date de la dernière vidange d'huile, les pièces récemment remplacées et les problèmes récurrents. Cet historique fournit un contexte essentiel pour ce que vous pourriez trouver.

L'inspection physique : Une liste de contrôle visuelle

Cette phase implique un examen pratique de la pompe et de ses connexions immédiates. Elle est conçue pour détecter les signes d'usure, de dommages et de fuites potentielles avant qu'ils ne provoquent une défaillance.

Vérifier les tuyaux et les connexions

La source la plus courante de "panne" de vide n'est pas la pompe elle-même, mais une fuite dans le système. Inspectez soigneusement tous les tuyaux, tubes et raccords pour détecter les fissures, la fragilité ou les connexions desserrées. Une étanchéité parfaite est primordiale.

Inspecter le corps de la pompe

Recherchez tout signe de dommage physique, comme des fissures dans le boîtier. Vérifiez les fuites d'huile autour des joints et des garnitures, qui indiquent souvent un composant défaillant. La décoloration sur le boîtier peut être un signe de surchauffe.

Vérifier les niveaux et l'état des fluides

Pour les pompes à vide à bain d'huile, vérifiez le niveau d'huile à travers le voyant. L'huile doit être claire et au niveau recommandé. Une huile laiteuse, foncée ou mousseuse est contaminée et doit être changée immédiatement, car elle dégrade gravement les performances.

Examiner les courroies et les accouplements

Si la pompe est entraînée par courroie, inspectez la courroie pour détecter les fissures, l'effilochage et la tension appropriée. Pour les pompes à entraînement direct, assurez-vous que l'accouplement entre le moteur et la pompe est sécurisé et en bon état.

Le contrôle de performance : Fonctionne-t-elle correctement ?

Une pompe qui a l'air bien n'est pas nécessairement une pompe qui fonctionne bien. Un contrôle de performance vérifie sa capacité à faire son travail.

Surveiller la pression de vide

Connectez un manomètre à vide fiable directement à l'entrée de la pompe, en l'isolant du reste du système. Allumez la pompe et laissez-la chauffer. Elle devrait être capable de tirer un vide jusqu'au niveau spécifié par le fabricant. C'est le test de performance le plus important.

Écouter les bruits anormaux

Une pompe en bonne santé a un son de fonctionnement constant et doux. Écoutez tout grincement, cliquetis ou cognement excessif. Ces sons indiquent souvent des roulements usés, des débris à l'intérieur de la pompe ou d'autres problèmes mécaniques internes.

Vérifier le débit d'eau d'étanchéité (le cas échéant)

Pour les pompes à vide à anneau liquide, le débit d'eau d'étanchéité est critique. Trop peu d'eau fera fluctuer et chuter le niveau de vide, tandis que trop d'eau gaspille de l'énergie. Le débit optimal est la quantité minimale requise pour atteindre un vide stable et maximal.

Pièges courants à éviter

Les inspections peuvent être trompeuses si vous n'êtes pas conscient des erreurs courantes. Comprendre ces pièges garantit la précision de votre diagnostic.

Confondre les fuites du système avec une défaillance de la pompe

Ne supposez jamais qu'un mauvais vide est la faute de la pompe. Une petite fuite dans un tuyau ou un raccord n'importe où dans le système empêchera la pompe d'atteindre son vide cible. Testez toujours la pompe directement avant de conclure qu'elle est en panne.

Ignorer l'entretien des fluides

Faire fonctionner une pompe avec de l'huile contaminée est le moyen le plus rapide de la détruire. Les contaminants empêchent la pompe d'atteindre un vide profond et provoquent une usure prématurée de tous les composants internes. Les vidanges d'huile régulières ne sont pas facultatives ; elles sont essentielles.

Utiliser la mauvaise pompe pour l'application

Une pompe peut "échouer" une inspection simplement parce qu'on lui demande de faire un travail pour lequel elle n'a pas été conçue. Une pompe destinée à un vide grossier (des centaines de Torr) n'atteindra jamais le vide poussé nécessaire pour d'autres applications, quelle que soit la qualité de son entretien.

Faire le bon choix pour votre objectif

Votre approche d'inspection doit être guidée par votre objectif ultime.

• Si votre objectif principal est la maintenance préventive de routine : Concentrez-vous sur un calendrier régulier de vérification des niveaux et de l'état des fluides, d'inspection des tuyaux pour l'usure et d'écoute des changements de son de fonctionnement.
• Si votre objectif principal est le dépannage de mauvaises performances : Isolez la pompe du système et utilisez un manomètre fiable pour vérifier sa profondeur de vide ultime. Cela sépare définitivement les problèmes de pompe des fuites du système.
• Si votre objectif principal est d'évaluer une pompe d'occasion : Effectuez une inspection physique approfondie pour détecter les dommages et insistez sur un contrôle de performance pour confirmer qu'elle peut atteindre son niveau de vide spécifié sans bruit ou vibration excessifs.

Une routine d'inspection cohérente transforme la maintenance d'une réaction en une stratégie, garantissant que votre système de vide fonctionne avec fiabilité et précision.

Tableau récapitulatif :

Zone d'inspection	Vérifications clés	Pourquoi c'est important
État physique	Tuyaux, corps de pompe, niveaux de fluide, courroies/accouplements	Identifie l'usure, les dommages et les fuites pouvant entraîner une défaillance.
Performance	Pression de vide ultime, bruit de fonctionnement, débit d'eau d'étanchéité	Vérifie que la pompe peut atteindre de manière fiable son niveau de vide spécifié.
Historique de maintenance	Dates de vidange d'huile, pièces remplacées, problèmes récurrents	Fournit un contexte pour l'état actuel et aide à prévoir les besoins futurs.

Assurez-vous que les systèmes de vide de votre laboratoire fonctionnent avec des performances et une fiabilité optimales. Une pompe à vide correctement entretenue est essentielle au succès et à la reproductibilité de vos expériences et processus. KINTEK est spécialisé dans la fourniture d'équipements de laboratoire de haute qualité, y compris des pompes à vide et des consommables, pour répondre aux besoins précis de votre laboratoire. Nos experts peuvent vous aider à sélectionner la bonne pompe pour votre application et vous fournir des conseils sur les meilleures pratiques de maintenance. Contactez KINTEK dès aujourd'hui pour discuter de vos exigences en matière de vide et assurer le bon fonctionnement de votre laboratoire.

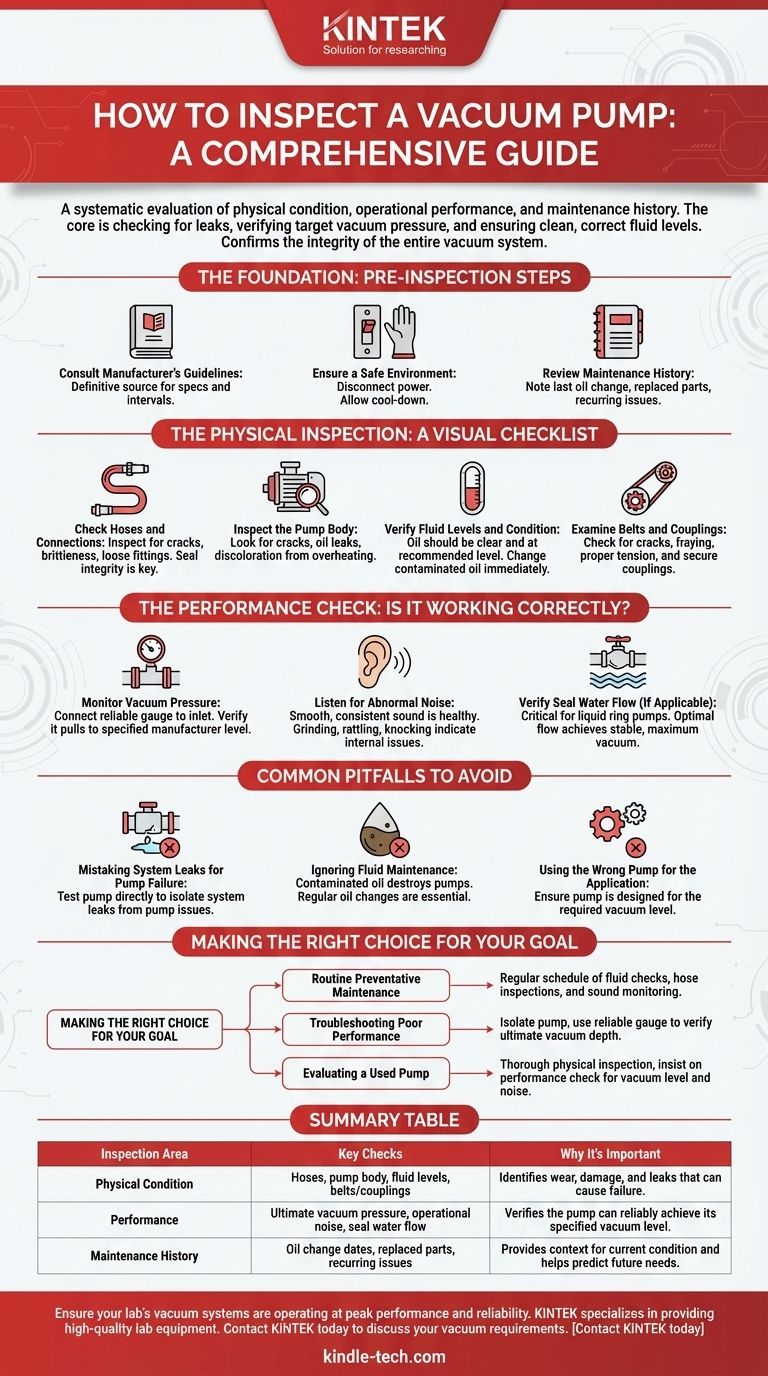

Guide Visuel
