Comment l'intérieur d'un congélateur à ultra-basse température est-il conçu pour un stockage optimal ? Maximisez l'intégrité des échantillons grâce à une conception intelligente

À la base, l'intérieur d'un congélateur à ultra-basse température (ULT) est conçu pour résoudre un conflit fondamental : comment stocker le nombre maximal d'échantillons tout en garantissant que chaque échantillon reste à une température stable, uniforme et extrêmement froide. Ceci est réalisé grâce à un système soigneusement conçu d'étagères modulaires et de clayettes qui facilite une circulation constante de l'air froid, ce qui est primordial pour préserver la viabilité des matériaux biologiques sensibles.

La conception de l'intérieur d'un congélateur ULT ne concerne pas seulement le stockage ; c'est un élément critique du système de refroidissement lui-même. Chaque étagère, clayette et compartiment est délibérément conçu pour gérer le flux d'air et la température, ce qui a un impact direct sur la sécurité et l'intégrité à long terme de vos échantillons.

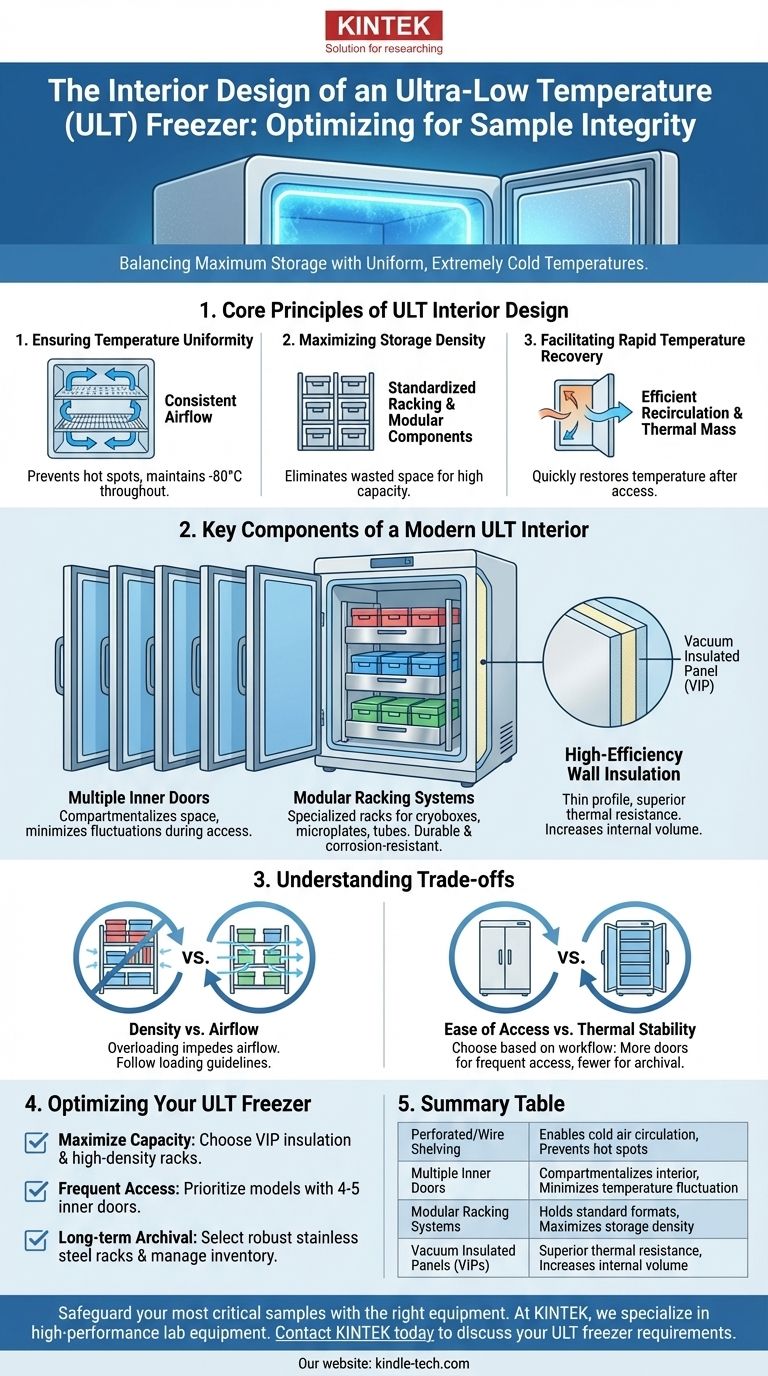

Les principes fondamentaux de la conception intérieure des ULT

Pour apprécier la conception, vous devez comprendre la physique et les priorités en jeu. L'intérieur n'est pas un simple rayonnage passif ; il fait partie intégrante des performances du congélateur.

Principe 1 : Assurer l'uniformité de la température

L'objectif le plus important est d'éliminer les gradients de température. Un congélateur affichant -80°C sur son écran pourrait présenter des « points chauds » internes de -70°C ou même -65°C, ce qui peut être catastrophique pour l'intégrité des échantillons.

La conception intérieure combat cela avec des étagères — souvent perforées ou en fil métallique — qui permettent à l'air froid de circuler librement et naturellement par convection. Cela empêche les poches d'air plus chaud de rester piégées, garantissant que toute la chambre maintient une température uniforme.

Principe 2 : Maximiser la densité de stockage

L'espace de laboratoire est coûteux et limité. La conception des congélateurs ULT y répond en utilisant des composants intérieurs modulaires pour atteindre la capacité de stockage la plus élevée possible dans un encombrement donné.

Les systèmes de rayonnage standardisés sont conçus pour s'adapter parfaitement aux formats de stockage courants tels que les cryoboîtes de 2 ou 3 pouces. Cela élimine l'espace perdu et permet une conservation des échantillons prévisible, organisée et dense.

Principe 3 : Faciliter une récupération rapide de la température

Chaque fois que la porte du congélateur est ouverte, l'air froid s'échappe et est remplacé par l'air ambiant chaud et humide. La conception intérieure joue un rôle crucial dans la rapidité avec laquelle le système peut revenir à sa température de consigne.

Des clayettes et des étagères bien conçues permettent au système de refroidissement du congélateur de recirculer efficacement l'air froid dans toute la chambre, éliminant rapidement la chaleur et rétablissant l'uniformité de la température. La masse thermique des clayettes elles-mêmes peut également aider à stabiliser la température des échantillons environnants lors de brèves ouvertures de porte.

Composants clés d'un intérieur de congélateur ULT moderne

Plusieurs caractéristiques clés fonctionnent ensemble pour atteindre ces principes. Les comprendre vous aide à évaluer l'efficacité d'un modèle spécifique.

Portes intérieures multiples

C'est l'un des éléments de conception les plus critiques. Au lieu d'un seul grand espace, l'intérieur est divisé en plusieurs compartiments, chacun protégé par sa propre porte intérieure isolée.

Lorsque vous devez accéder à des échantillons dans un compartiment, vous n'exposez que cette petite section à l'air ambiant. Les autres compartiments restent scellés et protégés, minimisant considérablement la fluctuation globale de la température à l'intérieur du congélateur.

Systèmes de rayonnage modulaires

Les congélateurs ULT modernes présentent des intérieurs hautement modulaires. Les clayettes ne sont pas de simples étagères ; ce sont des cassettes spécialisées conçues pour des consommables spécifiques tels que des cryoboîtes, des microplaques ou des tubes coniques.

Ces systèmes sont généralement fabriqués en acier inoxydable pour la durabilité et la résistance à la corrosion. Leurs dimensions précises assurent un ajustement serré, empêchant les boîtes d'échantillons de se déplacer tout en permettant la circulation d'air nécessaire entre les clayettes.

Isolation murale à haute efficacité

La performance de la chambre intérieure est directement liée aux parois extérieures. Les congélateurs modernes utilisent des panneaux isolants sous vide (VIP) en conjonction avec de la mousse traditionnelle.

Les VIP offrent une résistance thermique exceptionnelle avec un profil beaucoup plus mince que la mousse seule. Cela permet des parois de congélateur plus minces, ce qui se traduit directement par un plus grand volume de stockage interne pour un encombrement externe identique — un facteur clé pour maximiser l'espace de laboratoire.

Comprendre les compromis

Aucune conception n'est sans compromis. En être conscient est essentiel pour une utilisation et des décisions d'achat appropriées.

Densité par rapport au flux d'air

C'est le compromis central. Bien que les clayettes à haute densité maximisent la capacité, le surcharge du congélateur ou le serrage des clayettes les unes contre les autres peut entraver le flux d'air.

Cette erreur induite par l'utilisateur peut contrecarrer la conception de circulation conçue, créant les gradients de température que le congélateur est censé prévenir. Il est essentiel de suivre les directives du fabricant concernant les configurations de chargement.

Facilité d'accès par rapport à la stabilité thermique

Un congélateur avec cinq portes intérieures offre une meilleure stabilité thermique qu'un congélateur avec deux portes, mais cela signifie également plus de barrières à franchir lors de la récupération des échantillons.

La configuration idéale dépend de votre flux de travail. Pour les échantillons fréquemment consultés, plus de compartiments sont meilleurs. Pour l'archivage à long terme et non touché, moins de portes intérieures peuvent être acceptables.

Coût par rapport aux fonctionnalités avancées

Des caractéristiques telles que les intérieurs en acier inoxydable, les systèmes de rayonnage modulaires étendus et les portes intérieures multiples augmentent le coût. Un modèle de base peut avoir un intérieur plus simple avec des étagères fixes.

Bien que moins coûteuse au départ, une conception de base peut offrir une densité de stockage inférieure et une récupération de température moins bonne, présentant un risque à long terme plus élevé pour les échantillons précieux.

Optimiser votre congélateur ULT pour l'intégrité des échantillons

Votre choix et votre utilisation de l'intérieur d'un congélateur doivent s'aligner directement sur vos objectifs scientifiques. Utilisez ces directives pour prendre une décision éclairée.

• Si votre objectif principal est de maximiser la capacité : Optez pour un modèle doté d'une isolation VIP de haute qualité et investissez dans une gamme complète de clayettes à haute densité conçues spécifiquement pour vos cryoboîtes standard.
• Si votre objectif principal est la fréquence d'accès aux échantillons : Privilégiez un congélateur avec le nombre maximal de portes intérieures (quatre ou cinq) pour protéger les échantillons non perturbés des fluctuations de température lors des récupérations quotidiennes.
• Si votre objectif principal est l'archivage à long terme : Choisissez des clayettes robustes en acier inoxydable résistantes à la corrosion et mettez en œuvre un système d'inventaire strict pour minimiser la durée et la fréquence des ouvertures de porte.

En fin de compte, comprendre que l'intérieur est un système dynamique pour gérer la température est la clé pour sauvegarder votre travail irremplaçable.

Tableau récapitulatif :

Caractéristique de conception	Fonction principale	Avantage clé
Étagères perforées/en fil	Permettre la circulation de l'air froid	Prévient les points chauds, assure l'uniformité de la température
Portes intérieures multiples	Compartimenter l'intérieur	Minimise les fluctuations de température lors de l'accès
Systèmes de rayonnage modulaires	Contenir les cryoboîtes et tubes standard	Maximise la densité de stockage et l'organisation
Panneaux isolants sous vide (VIP)	Fournir une résistance thermique supérieure	Augmente le volume de stockage interne pour un encombrement donné
