Comment la cellule électrolytique doit-elle être connectée aux équipements externes lors d'une expérience ? Un guide étape par étape

Pour connecter correctement une cellule électrolytique, vous devez d'abord la fixer physiquement et établir tout contrôle environnemental nécessaire, comme un bain-marie. L'étape cruciale consiste à connecter les fils des électrodes aux bornes correspondantes de l'alimentation électrique ou du poste de travail électrochimique, en prêtant une attention particulière à l'alignement de la polarité positive et négative pour éviter d'endommager la cellule ou de fausser vos résultats.

Le succès d'une expérience électrolytique ne dépend pas seulement du branchement des fils, mais d'un processus systématique qui privilégie la polarité électrique correcte, des conditions environnementales stables et des vérifications de sécurité rigoureuses avant toute mise sous tension.

Configuration fondamentale : Positionnement et environnement

Avant d'établir toute connexion électrique, l'environnement physique et chimique de la cellule doit être correctement établi. Cette base assure la stabilité, la sécurité et la précision expérimentale.

Fixation de la cellule

Positionnez la cellule électrolytique sur la base d'un support et serrez les boutons de fixation. Cela garantit que la cellule reste verticale et stable tout au long de l'expérience.

Si vous travaillez avec des électrolytes corrosifs, placez toujours un tampon étanche sous la cellule comme précaution de sécurité cruciale.

Établissement du contrôle de la température

Pour les expériences sensibles à la température, placez la cellule dans un bain-marie à température constante.

Connectez les tuyaux d'entrée et de sortie du bain-marie à la double enveloppe de la cellule pour assurer une circulation appropriée et maintenir une température interne stable.

Préparation de l'électrolyte

Préparez la solution électrolytique conformément à votre protocole expérimental, en utilisant des réactifs chimiques de haute pureté et de l'eau désionisée ou distillée pour éviter toute contamination.

Si votre expérience nécessite une atmosphère spécifique, comme l'azote, purgez la cellule avec le gaz pour éliminer l'air avant d'ajouter l'électrolyte.

Les connexions électriques critiques

Une fois la configuration physique terminée, l'accent est mis sur les connexions électriques. Cette étape exige précision et vérification minutieuse pour protéger votre équipement et garantir des données valides.

Vérification des spécifications de la source d'alimentation

Avant de connecter quoi que ce soit, confirmez que les capacités de tension et de courant de votre alimentation sont conformes aux spécifications requises par votre cellule électrolytique et vos électrodes.

Connexion des électrodes

Installez d'abord les trois électrodes (de travail, auxiliaire et de référence) correctement dans le récipient de réaction, en assurant un espacement approprié entre elles.

Connectez les fils des électrodes aux ports correspondants de votre poste de travail électrochimique. La polarité correcte n'est pas négociable ; inverser les bornes positive et négative peut entraîner un échec expérimental ou un dommage à la cellule.

Ajout de l'électrolyte

Versez l'électrolyte préparé dans la cellule. Le niveau doit être suffisamment élevé pour submerger complètement les surfaces des électrodes, mais suffisamment bas pour éviter d'immerger les tiges d'électrode et les points de connexion.

Pièges courants et protocoles de sécurité

Une expérience réussie est une expérience sûre. Le respect des protocoles de sécurité et la connaissance des erreurs courantes sont essentiels pour vous protéger, vous et votre équipement.

Le risque d'inversion de polarité

L'erreur électrique la plus courante est l'inversion des bornes positive et négative. Vérifiez toujours ces connexions avant d'allumer la source d'alimentation.

Vérifications de l'équipement avant l'expérience

Avant chaque expérience, effectuez une inspection visuelle de tous les cordons d'alimentation et des lignes de connexion. Assurez-vous qu'ils sont intacts et exempts de dommages pour prévenir les risques de sécurité électrique.

Sécurité personnelle pendant le fonctionnement

Évitez tout contact physique direct avec les électrodes et l'électrolyte pendant l'expérience pour prévenir les risques de choc électrique ou de brûlures chimiques.

De plus, maintenez les flammes nues et autres matériaux inflammables loin de la cellule électrolytique pour atténuer les risques d'incendie ou d'explosion, surtout si des gaz comme l'hydrogène sont produits.

Surveillance de l'expérience

Une fois en marche, surveillez attentivement l'état de fonctionnement de la cellule. Observez les indicateurs clés tels que la formation de bulles sur les électrodes, les changements de couleur de la solution ou les fluctuations de température, car ceux-ci signalent la progression de votre réaction.

Liste de contrôle pour une expérience réussie

Utilisez ces points pour guider votre configuration en fonction de votre objectif principal.

• Si votre objectif principal est la précision expérimentale : Privilégiez les réactifs de haute pureté, le contrôle précis de la température via un bain-marie et des niveaux d'électrolyte corrects.
• Si votre objectif principal est la sécurité de l'équipement : Vérifiez deux fois que les spécifications de votre alimentation correspondent aux exigences de la cellule et confirmez que toutes les connexions électriques, en particulier la polarité, sont correctes avant l'activation.
• Si votre objectif principal est la sécurité personnelle : Utilisez toujours des tampons étanches pour les matériaux corrosifs, inspectez tous les câbles pour détecter des dommages et évitez tout contact direct avec les composants sous tension.

Une configuration méthodique et soucieuse de la sécurité est le fondement de toute expérience électrochimique fiable.

Tableau récapitulatif :

Étape	Action clé	Objectif/Vérification critique
1. Fondation	Fixer la cellule sur le support ; utiliser un tampon étanche.	Assurer la stabilité et la sécurité contre les déversements.
2. Contrôle de la température	Connecter le bain-marie à la double enveloppe de la cellule.	Maintenir une température de réaction constante.
3. Préparation de l'électrolyte	Utiliser des réactifs de haute pureté ; purger avec du gaz si nécessaire.	Prévenir la contamination et contrôler l'atmosphère.
4. Connexion électrique	Connecter les fils des électrodes aux bornes correctes sur l'alimentation/le poste de travail.	VÉRIFIER LA POLARITÉ pour éviter tout dommage.
5. Vérification de sécurité	Inspecter tous les câbles et fils ; éviter le contact avec les composants.	Prévenir les chocs électriques et assurer un fonctionnement sûr.

Réalisez des expériences électrochimiques sans faille avec KINTEK

Configurer correctement votre cellule électrolytique est essentiel pour la sécurité et la précision de vos recherches. KINTEK se spécialise dans la fourniture d'équipements de laboratoire et de consommables de haute qualité adaptés aux besoins électrochimiques de votre laboratoire. Des postes de travail électrochimiques fiables aux cellules durables et aux réactifs de haute pureté, nos produits sont conçus pour soutenir des expériences précises et sûres.

Laissez nos experts vous aider à construire un laboratoire plus efficace et plus sûr. Contactez-nous dès aujourd'hui pour trouver les solutions parfaites pour votre application spécifique et assurer le succès de votre expérience.

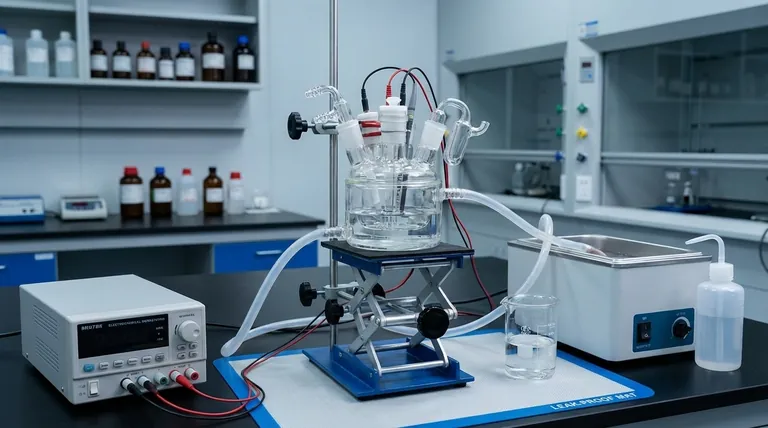

Guide Visuel
