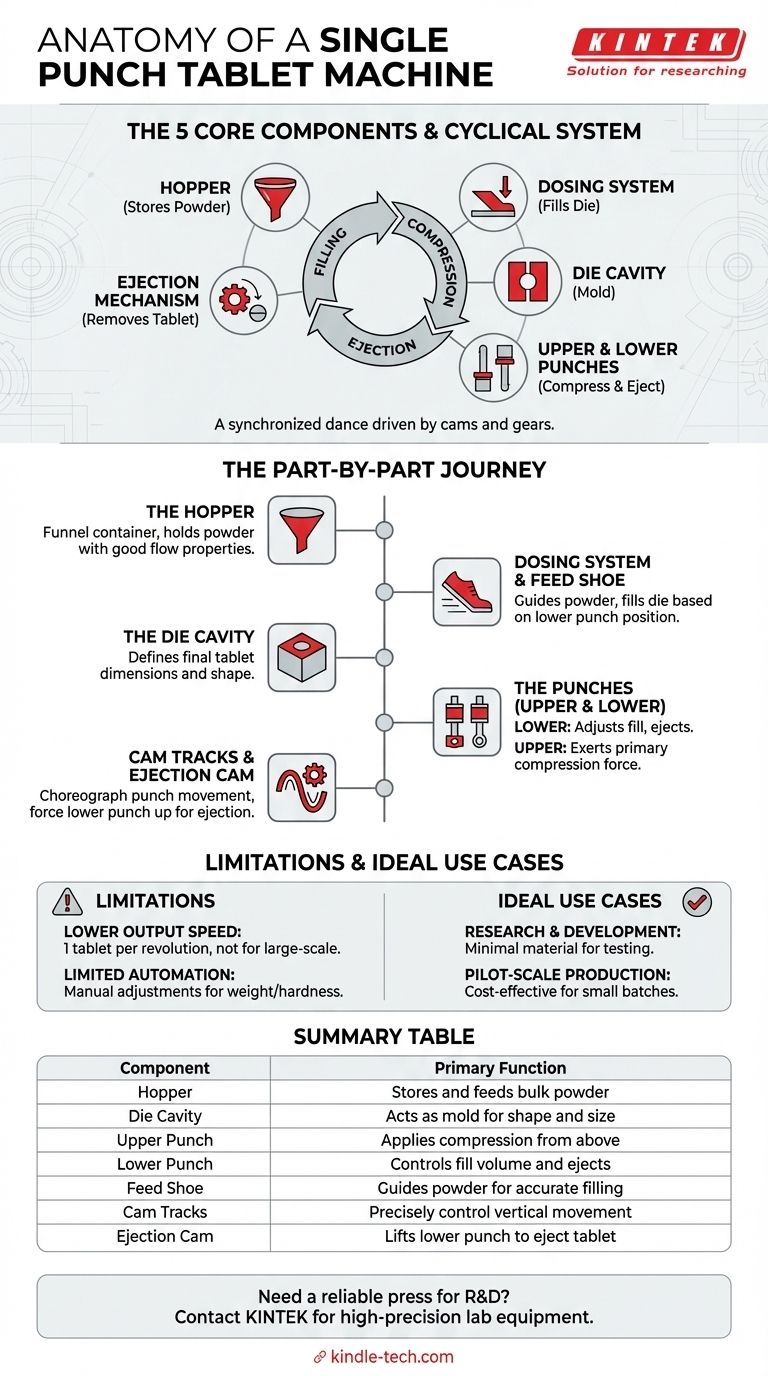

En son cœur, une machine à comprimer à poinçon unique fonctionne à l'aide de cinq composants principaux. Il s'agit de la trémie, qui stocke la poudre en vrac ; la cavité de la matrice, qui sert de moule pour le comprimé ; les poinçons supérieur et inférieur, qui compressent la poudre ; un système de dosage pour remplir la matrice ; et un mécanisme d'éjection pour retirer le comprimé fini. Ces pièces fonctionnent selon une séquence mécanique précise pour transformer la poudre libre en un comprimé solide et uniforme.
Une presse à comprimer à poinçon unique n'est pas seulement un ensemble de pièces, mais un système cyclique. Comprendre que ce cycle se compose de trois phases distinctes—remplissage, compression et éjection—est la clé pour saisir comment chaque composant contribue au produit final.
Le cycle de compression des comprimés : un parcours pièce par pièce
Pour vraiment comprendre la machine, nous devons suivre le chemin de la poudre lorsqu'elle devient un comprimé. L'ensemble de l'opération est une danse synchronisée entre les composants, entraînée par une série de cames et d'engrenages.
La trémie : le point de départ
La trémie est le récipient en forme d'entonnoir situé en haut de la machine. Sa seule fonction est de contenir le mélange de poudre ou de granulés qui sera compressé en comprimés. Le matériau doit avoir de bonnes propriétés d'écoulement pour garantir une alimentation constante dans la machine.
Le système de dosage et le sabot d'alimentation : Mesurer la dose
Sous la trémie, un sabot d'alimentation (parfois appelé charrue de dosage) se déplace d'avant en arrière. Son rôle est de guider la poudre de la trémie et de la pousser au-dessus de l'ouverture de la matrice.
La dose réelle n'est pas mesurée par le sabot d'alimentation lui-même, mais par le volume de la cavité de la matrice. La position du poinçon inférieur à ce stade détermine la profondeur de remplissage, ce qui fixe à son tour le poids du comprimé.
La cavité de la matrice : le moule de formation
La matrice est un bloc métallique usiné avec précision, percé d'un trou en son centre, appelé cavité de la matrice. C'est dans cette cavité que la poudre est compressée. Le diamètre et la forme de la cavité de la matrice définissent les dimensions et la forme finales du comprimé.
Les poinçons (supérieur et inférieur) : la force de compression
Les poinçons sont les tiges d'acier qui appliquent une pression sur la poudre.
- Le poinçon inférieur sert d'abord à fermer le fond de la cavité de la matrice et à ajuster le volume de remplissage. Après la compression, il remonte pour éjecter le comprimé fini.
- Le poinçon supérieur descend dans la cavité de la matrice une fois celle-ci remplie de poudre. Il exerce la force principale nécessaire pour consolider les particules de poudre en un comprimé solide.
Les pistes de came : chorégraphier le mouvement
Les poinçons ne se déplacent pas au hasard ; leur mouvement vertical est méticuleusement contrôlé par des pistes de came. Lorsque l'arbre principal de la machine tourne, les poinçons suivent ces pistes, qui dictent le timing précis pour le remplissage, la compression et l'éjection du comprimé.
La came d'éjection : finaliser le processus
Après le retrait du poinçon supérieur, une section spécifique de la piste de came, la came d'éjection, force le poinçon inférieur vers le haut. Cela pousse le comprimé fini hors de la cavité de la matrice, le mettant au niveau de la surface de la table de la matrice. Le sabot d'alimentation balaie ensuite le comprimé lors de son cycle suivant pour remplir à nouveau la matrice.
Comprendre les limites d'une presse à poinçon unique
Bien qu'efficace, cette conception ne convient pas à toutes les utilisations. Sa simplicité mécanique s'accompagne de compromis inhérents qu'il est essentiel de comprendre.
Vitesse de production inférieure
La limitation la plus importante est la vitesse. Parce qu'elle ne produit qu'un seul comprimé par révolution de 360 degrés du vilebrequin, sa production est très faible par rapport aux presses rotatives modernes. Cela la rend inadaptée à la fabrication commerciale à grande échelle.
Automatisation limitée
La plupart des presses à poinçon unique sont actionnées manuellement ou semi-automatiquement. Les ajustements du poids du comprimé (en modifiant la position de remplissage du poinçon inférieur) et de la dureté (en modifiant la pression du poinçon supérieur) sont généralement effectués à la main, ce qui nécessite un opérateur qualifié.
Idéal pour des cas d'utilisation spécifiques
Ces limitations deviennent des avantages dans certains contextes. La faible consommation de matériaux et la simplicité de configuration font des presses à poinçon unique le choix idéal pour la recherche et le développement, où seules de petites quantités de comprimés sont nécessaires pour les tests. Elles sont également excellentes pour la production à l'échelle pilote et à des fins de formation.
Faire le bon choix pour votre objectif
Le choix de la bonne machine dépend entièrement de votre objectif. La presse à poinçon unique excelle en simplicité et en précision pour les travaux à petite échelle.
- Si votre objectif principal est la Recherche et le Développement : C'est la machine parfaite, car elle nécessite un minimum de matériel pour les tests de formulation et la validation des processus.
- Si votre objectif principal est la production à petite échelle ou pilote : Une presse à poinçon unique est une solution rentable pour produire des quantités limitées de produits comme les nutraceutiques ou pour les essais cliniques.
- Si votre objectif principal est la fabrication à grand volume : Cette machine n'est pas adaptée ; vous devez utiliser une presse à comprimer rotative multi-stations pour répondre aux exigences de la production commerciale.
En comprenant comment ces composants essentiels fonctionnent de concert, vous pouvez utiliser efficacement la machine et dépanner l'ensemble du processus de fabrication des comprimés.
Tableau récapitulatif :
| Composant | Fonction principale |
|---|---|
| Trémie | Stocke et alimente la machine en poudre en vrac |
| Cavité de la matrice | Agit comme le moule qui définit la forme et la taille du comprimé |
| Poinçon supérieur | Applique une force de compression par le haut pour former le comprimé |
| Poinçon inférieur | Contrôle le volume de remplissage et éjecte le comprimé fini |
| Sabot d'alimentation / Système de dosage | Guide la poudre sur la matrice pour un remplissage précis |
| Pistes de came | Contrôlent précisément le mouvement vertical des poinçons |
| Came d'éjection | Soulève le poinçon inférieur pour pousser le comprimé hors de la matrice |
