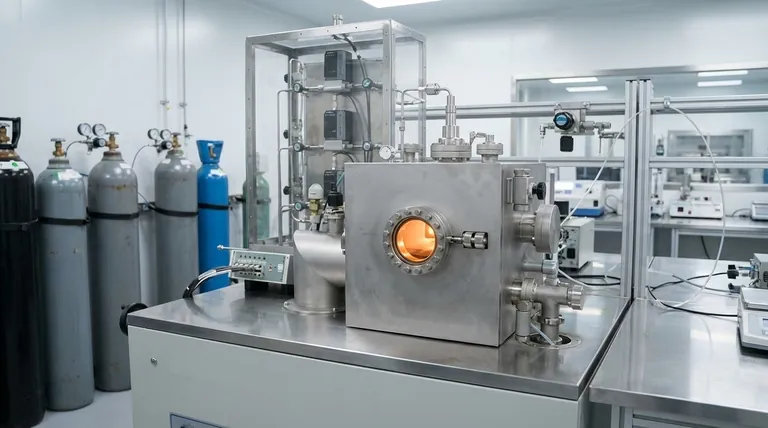

En microscopie électronique à balayage (MEB), le revêtement par pulvérisation cathodique est une technique fondamentale de préparation d'échantillons. Elle consiste à déposer un film ultra-mince et électriquement conducteur, généralement un métal comme l'or, sur un spécimen non conducteur ou faiblement conducteur. Ce processus est essentiel pour prévenir la charge électrique destructive sous le faisceau d'électrons, permettant la capture d'images claires et à haute résolution de la topographie de la surface de l'échantillon.
L'objectif principal du revêtement par pulvérisation cathodique est de résoudre le défi majeur de l'imagerie des matériaux non conducteurs dans un MEB. En créant un chemin conducteur, il met l'échantillon à la terre, empêchant la charge électrique qui déforme l'image et améliorant le signal nécessaire à une analyse de surface détaillée.
Le problème fondamental : pourquoi les échantillons non conducteurs échouent en MEB
Le phénomène de "charge"
Un MEB fonctionne en balayant un faisceau d'électrons focalisé sur un spécimen. Lorsque ces électrons frappent une surface non conductrice, ils n'ont nulle part où aller et s'accumulent.
Cette accumulation d'une charge statique négative est connue sous le nom de "charge".
Images déformées et inutilisables
Cette charge électrique piégée défléchit le faisceau d'électrons incident, déformant gravement l'image finale. Cela se manifeste souvent par des zones anormalement lumineuses, des traînées, ou une perte complète des détails fins de la surface, rendant l'image inutilisable pour une analyse sérieuse.
Dommages potentiels au faisceau
L'énergie concentrée du faisceau d'électrons peut également endommager physiquement des échantillons biologiques ou polymériques délicats, altérant la surface même que vous souhaitez étudier.
Comment le revêtement par pulvérisation cathodique résout le problème
Création d'un chemin conducteur
La fonction principale de la couche métallique pulvérisée est de fournir une voie d'évacuation pour les électrons. Ce film mince connecte toute la surface de l'échantillon à la platine MEB mise à la terre, empêchant toute accumulation de charge.
Amélioration de l'émission d'électrons secondaires
Les matériaux utilisés pour le revêtement, tels que l'or et le platine, sont d'excellents émetteurs d'électrons secondaires. Ces électrons sont le signal principal utilisé pour générer l'image topographique dans la plupart des applications MEB.
Un bon matériau de revêtement amplifie ce signal, améliorant significativement le rapport signal/bruit et la qualité globale de l'image.
Protection du spécimen
La fine couche métallique sert également de barrière protectrice. Elle aide à dissiper la chaleur et à absorber une partie de l'énergie du faisceau d'électrons primaire, protégeant les matériaux sensibles au faisceau des dommages.
Comprendre les compromis : choisir le bon matériau
Le matériau que vous choisissez pour le revêtement n'est pas arbitraire ; il a un impact direct sur vos résultats. L'objectif est une couche uniforme et à grain fin qui épouse la surface sans l'obscurcir, généralement d'une épaisseur comprise entre 2 et 20 nanomètres.
Or (Au) : la norme polyvalente
L'or est le matériau de revêtement le plus courant en raison de sa conductivité élevée, de son efficacité dans le processus de pulvérisation et de sa taille de grain relativement fine. C'est un excellent choix pour l'imagerie générale.
Iridium (Ir) ou Platine (Pt) : pour les besoins de haute résolution
Pour les applications nécessitant un grossissement extrêmement élevé, l'iridium et le platine sont souvent préférés. Ils peuvent produire un revêtement à grain encore plus fin que l'or, ce qui est essentiel pour résoudre les caractéristiques à l'échelle nanométrique sans introduire d'artefacts du revêtement lui-même.
Carbone (C) : le choix pour l'analyse chimique
Si votre objectif est de déterminer la composition élémentaire de votre échantillon à l'aide de la spectroscopie de rayons X à dispersion d'énergie (EDX), vous devez utiliser un revêtement de carbone.
Les métaux comme l'or produisent des pics de rayons X forts qui interféreront avec et masqueront les signaux des éléments présents dans votre spécimen réel. Le signal de basse énergie du carbone ne crée pas ce conflit.
Le piège du sur-revêtement
Appliquer une couche trop épaisse est une erreur courante. Un revêtement excessivement épais obscurcira les détails fins de la surface que vous essayez d'observer, annulant le but de l'analyse. Le revêtement doit être juste assez épais pour empêcher la charge.
Faire le bon choix pour votre objectif
Votre choix de matériau de revêtement et d'épaisseur doit être directement guidé par votre objectif analytique.
- Si votre objectif principal est l'imagerie de surface de haute qualité : Utilisez un métal à grain fin comme l'or, le platine ou l'iridium pour maximiser la conductivité et le signal d'électrons secondaires.
- Si votre objectif principal est l'analyse de composition élémentaire (EDX) : Choisissez un revêtement de carbone pour éviter les interférences de signal qui masqueraient les éléments de votre échantillon réel.
- Si votre objectif principal est de préserver des caractéristiques délicates à l'échelle nanométrique : Utilisez le revêtement le plus fin possible d'un matériau à grain très fin comme l'iridium qui empêche efficacement la charge.
Préparer correctement votre échantillon n'est pas une étape préliminaire ; c'est le fondement d'une microscopie électronique précise et perspicace.
Tableau récapitulatif :
| Matériau de revêtement | Cas d'utilisation principal | Avantage clé |
|---|---|---|
| Or (Au) | Imagerie polyvalente | Haute conductivité, grain fin |
| Platine/Pt (Ir) | Imagerie haute résolution | Grain ultra-fin, artefacts minimaux |
| Carbone (C) | Analyse élémentaire (EDX) | Pas d'interférence de signal de rayons X |
