À la base, la différence réside dans la source d'excitation. La spectroscopie à rayons X à dispersion d'énergie (EDS) utilise un faisceau focalisé d'électrons pour analyser une zone microscopique, ce qui en fait un outil de micro-analyse. En revanche, la fluorescence des rayons X (FRX) utilise un faisceau de rayons X pour analyser une zone beaucoup plus vaste, ce qui en fait un outil d'analyse chimique de masse. Cette seule différence dicte leurs forces, applications et limites respectives.
Le choix entre l'EDS et la FRX se résume à une simple question d'échelle. Si vous avez besoin de connaître la composition élémentaire d'une caractéristique microscopique, vous avez besoin de l'EDS. Si vous avez besoin de connaître la composition élémentaire moyenne d'un objet ou d'un matériau plus grand, vous avez besoin de la FRX.
Comment fonctionne chaque technique : La distinction critique
L'EDS et la FRX sont toutes deux des techniques puissantes pour déterminer la composition élémentaire d'un matériau. Elles fonctionnent sur le même principe fondamental : une particule d'énergie incidente frappe un atome, éjecte un électron de la couche interne et amène l'atome à émettre un rayon X « caractéristique » dont le niveau d'énergie sert d'empreinte digitale pour cet élément spécifique. La clé est le type de particule qui initie ce processus.
Le processus EDS : une technique pilotée par les électrons
L'EDS (également appelée EDX) n'est pas un instrument autonome ; c'est un accessoire fixé à un microscope électronique à balayage (MEB).
Un MEB utilise un faisceau d'électrons hautement focalisé pour balayer la surface d'un échantillon. Lorsque ces électrons frappent l'échantillon, ils génèrent les rayons X caractéristiques que le détecteur EDS collecte et analyse.
Étant donné que le faisceau d'électrons peut être focalisé sur un point de moins d'un nanomètre de large, l'EDS peut fournir des informations élémentaires provenant d'un volume incroyablement petit. Cela en fait l'outil idéal pour analyser de minuscules particules, des films minces ou des caractéristiques spécifiques sur une surface complexe.
Le processus FRX : une technique pilotée par les rayons X
Un instrument FRX utilise un petit tube à rayons X pour générer un faisceau primaire de rayons X de haute énergie.
Ce faisceau de rayons X est dirigé sur l'échantillon. Lorsque les rayons X primaires frappent les atomes, ils génèrent les rayons X secondaires caractéristiques (c'est l'effet de « fluorescence ») qui sont ensuite mesurés par un détecteur.
Le faisceau de rayons X dans un appareil FRX est d'ordres de grandeur plus large que le faisceau d'électrons d'un MEB, allant typiquement de millimètres à centimètres. Cela signifie que la FRX mesure la composition moyenne sur une zone beaucoup plus vaste et plus profonde.
Différences clés de performance : une comparaison pratique
La différence dans la source d'excitation crée une cascade de différences pratiques en termes de performance, définissant quel outil est le bon pour une tâche donnée.
Résolution spatiale : Microscope contre loupe
L'EDS offre une résolution spatiale exceptionnelle, souvent dans la gamme sub-micronique. Il peut créer des « cartes élémentaires » détaillées montrant exactement où différents éléments sont répartis sur une surface microscopique.
La FRX est une technique d'analyse de masse avec une faible résolution spatiale. Elle fournit une composition unique et moyenne pour toute la zone illuminée par son large faisceau de rayons X.
Profondeur d'analyse : Surface contre masse
L'EDS est une technique sensible à la surface. Les électrons ne pénètrent qu'environ 1 à 5 micromètres dans l'échantillon, ce qui signifie qu'elle n'analyse que la couche la plus superficielle du matériau.
La FRX analyse un volume beaucoup plus profond. Les rayons X primaires plus énergétiques peuvent pénétrer de plusieurs micromètres à plusieurs millimètres, selon la densité du matériau. Cela donne une analyse plus représentative du matériau de masse.
Gamme élémentaire et sensibilité
L'EDS peut détecter des éléments très légers, souvent jusqu'au Bore (B) ou même au Béryllium (Be) avec les détecteurs modernes. Cependant, ses limites de détection sont relativement faibles, typiquement autour de 0,1 % en poids, ce qui la rend inappropriée pour l'analyse des traces d'éléments.
La FRX ne peut généralement pas détecter les éléments plus légers que le Sodium (Na). Sa principale force réside dans son excellente sensibilité pour les éléments plus lourds, avec des limites de détection atteignant souvent la gamme des parties par million (ppm), ce qui en fait le choix supérieur pour l'analyse des traces.
Comprendre les compromis
Le choix entre ces techniques implique également de prendre en compte des facteurs pratiques tels que la préparation de l'échantillon, le coût et la portabilité.
Préparation de l'échantillon et environnement
L'analyse EDS a lieu à l'intérieur de la chambre sous vide poussé d'un MEB. Les échantillons doivent être suffisamment petits pour tenir, stables sous vide et électriquement conducteurs. Les échantillons non conducteurs (comme les plastiques ou les céramiques) doivent être recouverts d'une fine couche de carbone ou d'or.
La FRX nécessite peu ou pas de préparation d'échantillon. Elle fonctionne à l'air et peut analyser des solides, des poudres ou des liquides. Cette flexibilité est un avantage significatif pour le dépistage rapide.
Portabilité et utilisation sur le terrain
L'EDS est exclusivement un instrument de laboratoire, relié à un MEB grand et immobile.
Les instruments FRX sont disponibles sous forme d'unités portables et tenues à la main. Cela permet une analyse immédiate sur site dans des applications telles que le tri de ferraille, l'exploration minière et les tests environnementaux.
Destructif contre non-destructif
Les deux techniques sont considérées comme non-destructives, car elles ne consomment pas l'échantillon.
Cependant, le faisceau d'électrons intense de l'EDS peut parfois provoquer des dommages localisés ou des changements sur des matériaux sensibles comme les polymères, les tissus organiques ou les verres. La FRX est généralement moins invasive.
Faire le bon choix pour votre objectif
L'objectif spécifique de votre application sera le guide ultime.
- Si votre objectif principal est l'analyse de défaillance d'un contaminant microscopique : Vous avez besoin de la haute résolution spatiale de l'EDS pour isoler et identifier la minuscule caractéristique.
- Si votre objectif principal est de vérifier la nuance d'alliage d'un grand composant métallique : Vous avez besoin de l'analyse de masse et de la portabilité d'un appareil FRX portable.
- Si votre objectif principal est de détecter des traces de plomb dans la peinture ou les jouets : Vous avez besoin de la sensibilité supérieure de la FRX pour les éléments lourds.
- Si votre objectif principal est de cartographier la distribution du carbone sur une coupe transversale polie : Vous avez besoin de la capacité de détection des éléments légers de l'EDS.
- Si votre objectif principal est le contrôle qualité rapide des matières premières sur un site de production : Vous avez besoin de la vitesse et de la préparation minimale de l'échantillon de la FRX.
Comprendre cette différence fondamentale entre une sonde à électrons et une sonde à rayons X est la clé pour sélectionner le bon outil pour votre défi analytique.

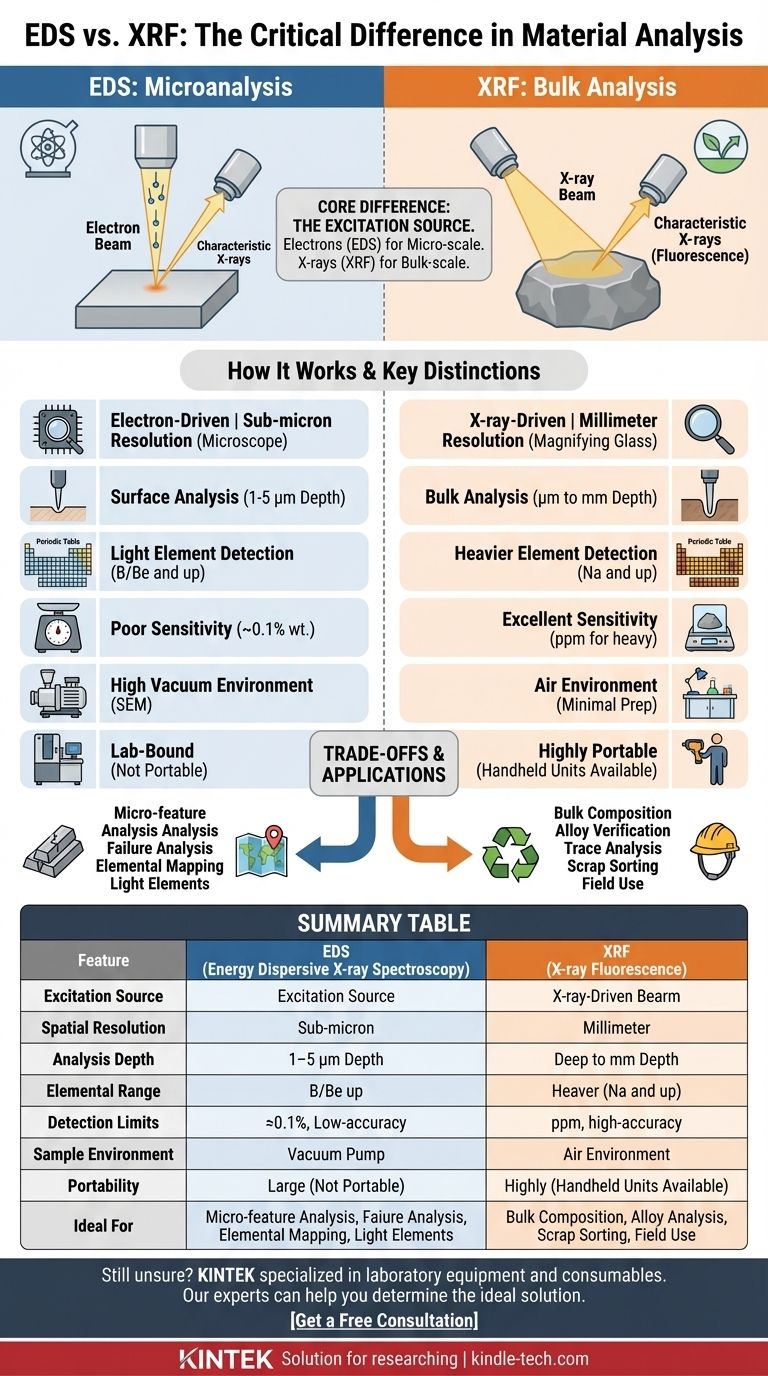

Tableau récapitulatif :
| Caractéristique | EDS (Spectroscopie à Rayons X à Dispersion d'Énergie) | FRX (Fluorescence des Rayons X) |
|---|---|---|
| Source d'excitation | Faisceau d'électrons focalisé | Faisceau de rayons X |
| Résolution spatiale | Sub-micronique (microscopique) | Millimètres à centimètres (masse) |
| Profondeur d'analyse | Surface (1-5 µm) | Profonde (µm à mm) |
| Gamme élémentaire | Éléments légers (Béryllium/Bore et au-dessus) | Éléments plus lourds (Sodium et au-dessus) |
| Limites de détection | ~0,1 % (en poids) | Parties par million (ppm) pour les éléments lourds |
| Environnement de l'échantillon | Vide poussé (MEB) | Air (préparation minimale) |
| Portabilité | Lié au laboratoire | Unités portables disponibles |
| Idéal pour | Micro-caractéristiques, particules, films minces | Composition de masse, analyse des traces, utilisation sur le terrain |
