Les matériaux d'un porte-électrode sont spécifiquement choisis pour correspondre à la fonction distincte de chaque pièce, équilibrant la conductivité électrique avec l'inertie chimique et l'intégrité structurelle. Les points de contact conducteurs sont généralement fabriqués à partir de matériaux comme le platine, l'or, le carbone vitreux, le titane ou le cuivre, tandis que le corps principal ou la tige est presque toujours un polymère chimiquement résistant tel que le PTFE ou le PEEK.
Le principe fondamental de la conception d'un porte-électrode est une séparation stratégique des tâches : utiliser des matériaux hautement conducteurs et chimiquement inertes pour le chemin électrique, tout en employant des polymères durables et isolants pour le corps structurel afin d'assurer la sécurité, la stabilité et l'intégrité expérimentale.
L'anatomie d'un porte-électrode
La tâche principale d'un porte-électrode est de maintenir solidement un échantillon (l'électrode de travail) et de fournir une connexion électrique stable et fiable à un poste de travail électrochimique. Cela nécessite quelques composants clés fonctionnant de concert.
La tête de clip : Le point de contact
La tête de clip est l'extrémité fonctionnelle du support. Son but est de serrer physiquement l'échantillon et de transférer le signal électrique avec un minimum d'interférences ou de perte de signal.
La tige ou le corps : La poignée isolante
La tige forme le corps principal du support. Elle doit être un isolant électrique robuste pour protéger l'opérateur et prévenir les courts-circuits. Elle fournit également le cadre structurel et une poignée pour la manipulation.
Le bornier : La connexion au poste de travail
C'est la borne à l'extrémité opposée du support. Elle permet une connexion sécurisée aux câbles menant au potentiostat ou au poste de travail électrochimique, complétant le circuit.
Sélection des matériaux par fonction des composants
Le choix du matériau pour chaque pièce n'est pas arbitraire ; il est entièrement dicté par son rôle. La conception exige un mariage parfait des propriétés conductrices et isolantes.

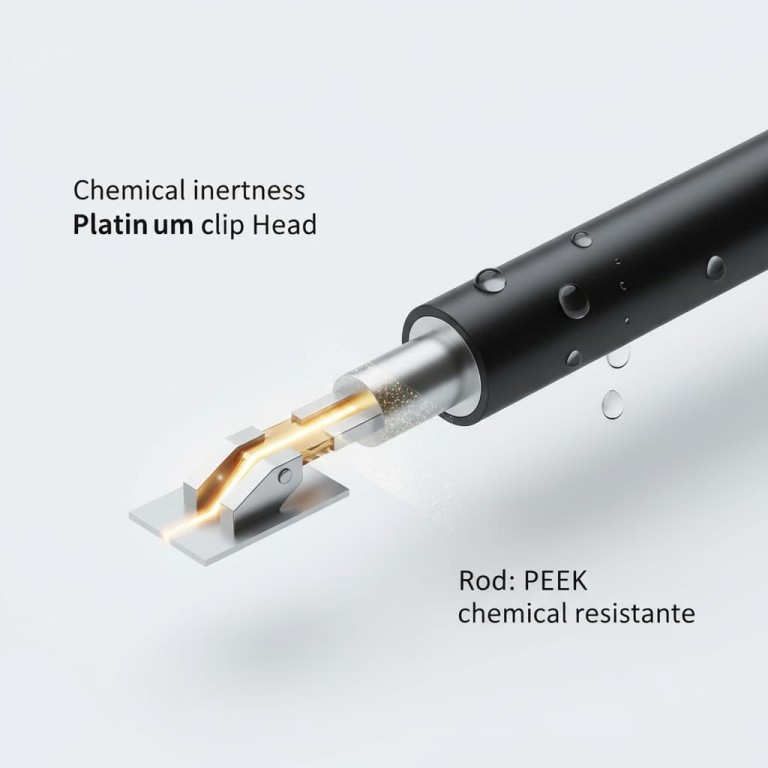

Matériaux conducteurs (La tête de clip et les éléments internes)
Le matériau qui touche votre échantillon est critique, car il doit être un excellent conducteur sans réagir avec votre électrolyte ni contaminer votre expérience.
- Métaux nobles (Platine, Or) : Ce sont les choix haut de gamme. Ils offrent une excellente conductivité et sont très inertes, ce qui signifie qu'ils sont peu susceptibles de se corroder ou de libérer des ions dans votre solution, assurant la pureté des données.
- Carbone vitreux : Ce matériau offre une bonne conductivité et est chimiquement inerte sur une large fenêtre de potentiel, servant souvent d'alternative économique au platine ou à l'or.
- Métaux réactifs/de base (Titane, Cuivre) : Le cuivre est un excellent conducteur et est souvent utilisé pour le câblage interne et les composants moins critiques en raison de son faible coût. Le titane offre un bon équilibre entre conductivité et résistance à la corrosion, supérieur au cuivre mais moins inerte que l'or ou le platine.
Matériaux isolants (La tige et le corps)
Le corps doit être chimiquement résistant aux déversements et aux fumées tout en offrant un support mécanique solide et une isolation électrique.
- Polytétrafluoroéthylène (PTFE) : Communément connu sous le nom commercial de Téflon, le PTFE offre une résistance chimique inégalée à presque tous les acides, bases et solvants. Il a également une tolérance aux hautes températures, ce qui en fait un standard pour les environnements de laboratoire difficiles.
- Polyétheréthercétone (PEEK) : Le PEEK est un polymère haute performance connu pour sa résistance mécanique, sa rigidité et sa dureté exceptionnelles. Bien que sa résistance chimique soit excellente, il est choisi plutôt que le PTFE dans les applications où une plus grande intégrité structurelle et une meilleure résistance à l'usure sont requises.
Comprendre les compromis
Le choix d'un porte-électrode implique d'équilibrer les exigences de performance avec les contraintes pratiques. Il n'y a pas de "meilleur" matériau unique pour toutes les situations.
Performance vs. Coût
Il existe une corrélation directe entre l'inertie chimique et le coût. Un support à pointe d'or ou de platine offre la plus haute intégrité des données pour les expériences sensibles, mais son prix est considérablement plus élevé. Pour les applications générales, un support à base de titane ou de cuivre est beaucoup plus économique.
Résistance chimique vs. Résistance mécanique
Les deux matériaux de corps les plus courants, le PTFE et le PEEK, présentent un compromis clair. Le PTFE est le champion de la résistance chimique mais est un matériau relativement mou. Le PEEK offre une résistance mécanique et une rigidité bien supérieures, mais peut ne pas convenir aux environnements chimiques les plus extrêmement corrosifs.
Le risque de contamination
Le matériau du clip conducteur peut influencer directement vos résultats. L'utilisation d'un clip en cuivre dans une étude de corrosion sensible, par exemple, pourrait introduire des ions cuivre dans l'électrolyte, créant des artefacts expérimentaux et invalidant les données.
Choisir le bon support pour votre application
Votre objectif expérimental doit toujours guider votre sélection de matériaux.
- Si votre objectif principal est l'électroanalyse de haute pureté : Choisissez un support avec un contact en platine, en or ou en carbone vitreux pour éliminer le risque de contamination de l'échantillon.
- Si votre objectif principal est l'électrochimie générale dans des solutions non corrosives : Un support avec un contact en titane ou en alliage de cuivre de haute qualité est souvent un choix économique et fiable.
- Si vous travaillez avec des produits chimiques très agressifs ou à des températures élevées : Assurez-vous que le corps du support est en PTFE pour une stabilité chimique maximale.
- Si votre application nécessite une rigidité mécanique élevée ou implique une manipulation fréquente : Un support avec un corps en PEEK offrira une durabilité supérieure et une durée de vie plus longue.
En fin de compte, la sélection des matériaux corrects est fondamentale pour garantir la précision de vos résultats et la longévité de votre équipement.
Tableau récapitulatif :
| Composant | Fonction clé | Matériaux courants | Propriété clé |
|---|---|---|---|
| Tête de clip / Contact | Conduction électrique vers l'échantillon | Platine, Or, Carbone vitreux, Titane, Cuivre | Haute conductivité et inertie chimique |
| Tige / Corps | Support structurel et isolation électrique | PTFE (Téflon), PEEK | Résistance chimique et résistance mécanique |
| Bornier | Connexion au poste de travail | Alliages de cuivre, plaqué or | Connexion sécurisée et à faible résistance |
Assurez la précision et la longévité de vos expériences électrochimiques avec le bon porte-électrode. Les matériaux que vous choisissez sont essentiels à vos résultats. KINTEK est spécialisé dans les équipements et consommables de laboratoire haute performance, y compris les porte-électrodes avec des contacts premium (platine, or) et des corps en polymère durables (PTFE, PEEK) adaptés à votre application spécifique – de l'analyse de haute pureté aux environnements industriels exigeants. Laissez nos experts vous aider à sélectionner le support parfait pour prévenir la contamination et garantir des données fiables. Contactez KINTEK dès aujourd'hui pour une consultation !

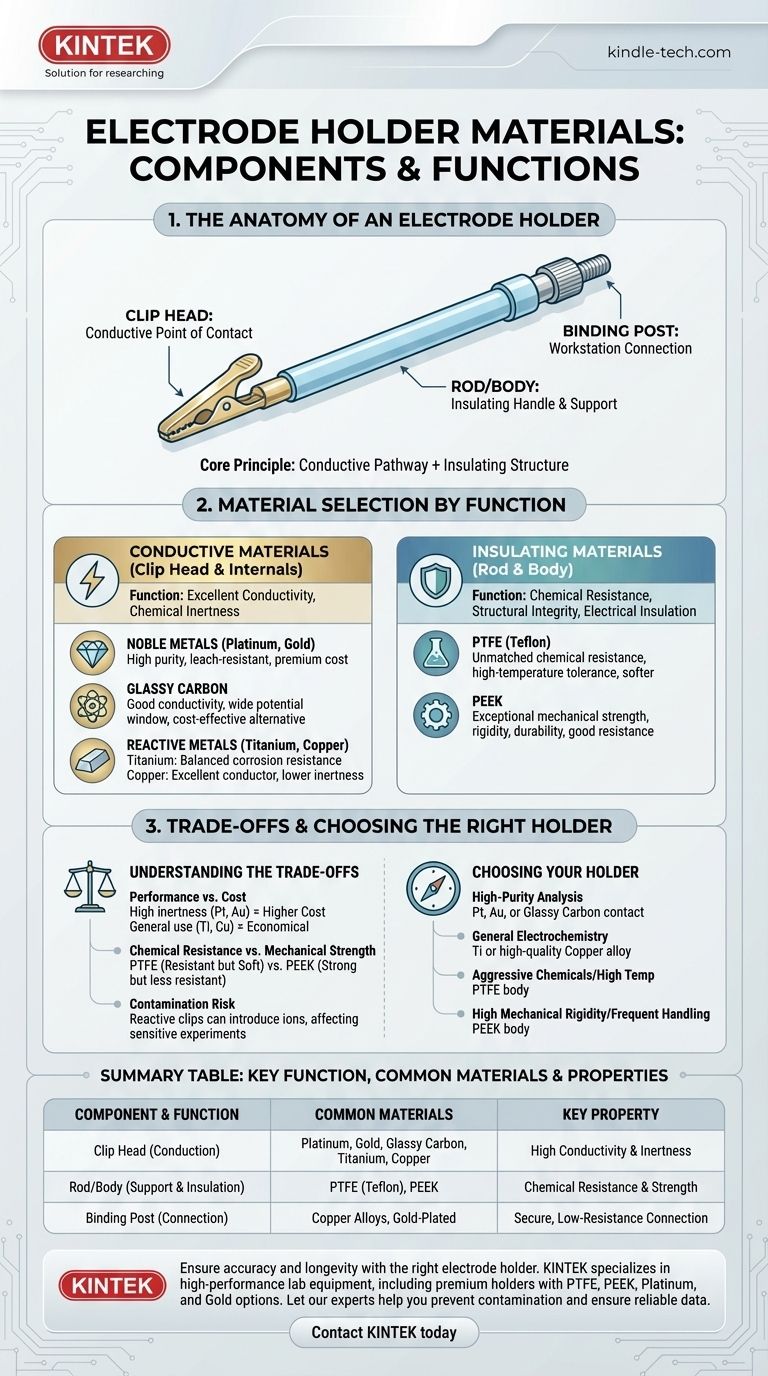

Guide Visuel
