Types de cellules électrolytiques
Cellule électrolytique à chambre unique
La cellule électrolytique à chambre unique est spécialement conçue pour les études de corrosion, dont l'objectif principal est de surveiller et d'analyser les effets corrosifs sur les matériaux dans un environnement électrochimique contrôlé. Contrairement à d'autres configurations, ce type de cellule ne sépare pas l'électrode de recherche de l'électrode auxiliaire. Ce choix de conception est délibéré, car il permet une interaction directe entre les électrodes, ce qui facilite des observations plus précises et plus immédiates des phénomènes de corrosion.
Dans une configuration à chambre unique, l'absence de séparation physique entre l'électrode de recherche et l'électrode auxiliaire rationalise le processus expérimental, ce qui le rend particulièrement adapté aux études nécessitant la collecte de données en temps réel. Cette configuration minimise les erreurs potentielles qui pourraient résulter de l'introduction de barrières ou de diaphragmes, qui pourraient autrement altérer le comportement électrochimique du système.
En outre, la conception à chambre unique est avantageuse en raison de sa simplicité et de sa facilité d'utilisation, ce qui est crucial pour les chercheurs qui doivent réaliser de nombreuses expériences dans un court laps de temps. L'installation simple réduit la complexité du dispositif expérimental, ce qui permet aux scientifiques de se concentrer sur l'analyse et l'interprétation des données plutôt que sur les subtilités techniques de la configuration de la cellule.
En résumé, la cellule électrolytique à chambre unique offre une solution pratique et efficace pour les études sur la corrosion, en fournissant aux chercheurs un moyen direct et simple d'observer et d'analyser les processus électrochimiques.

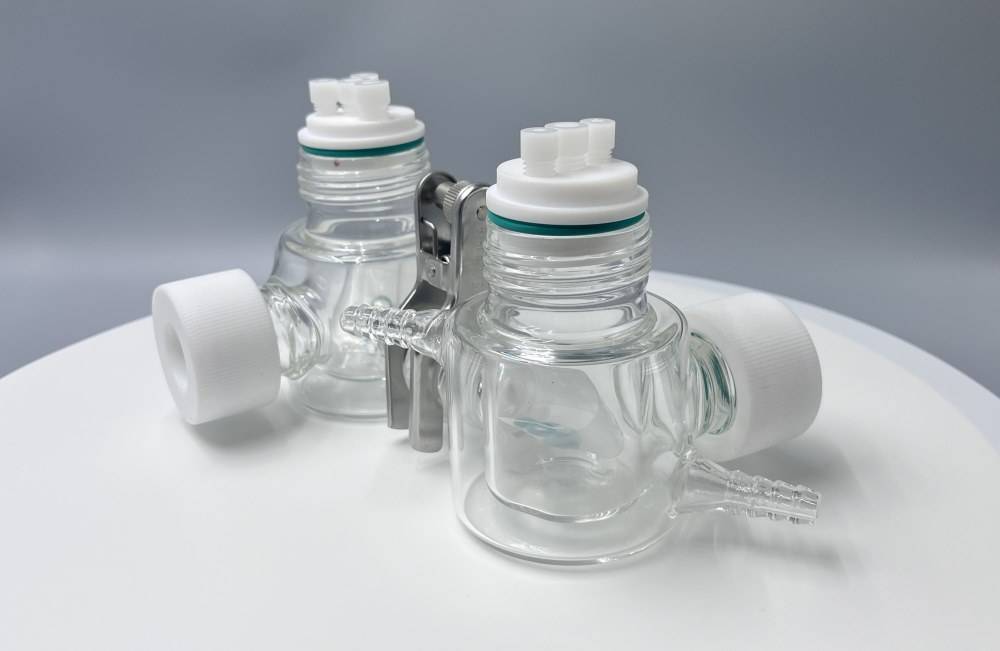

Cellule électrolytique à double chambre
Également connus sous le nom de cellules électrolytiques de type H, ces dispositifs sont conçus pour séparer l'électrode de travail et l'électrode auxiliaire à l'aide d'un diaphragme. Cette séparation est cruciale pour éviter toute interférence potentielle entre les deux électrodes, ce qui garantit des mesures électrochimiques plus précises et plus fiables. Le diaphragme, souvent en verre poreux, facilite non seulement une distribution uniforme du courant, mais minimise également le risque de contamination croisée, ce qui est particulièrement important dans les expériences sensibles.
La conception des cellules électrolytiques à double chambre est optimisée pour les applications où le maintien de l'intégrité de l'environnement électrochimique est primordial. Par exemple, dans les études de corrosion, où même des interférences mineures peuvent entraîner des écarts significatifs dans les résultats, l'utilisation d'un diaphragme garantit que l'électrode de travail reste isolée de l'électrode auxiliaire. Cette isolation est obtenue sans compromettre l'efficacité du processus électrochimique, ce qui fait des cellules à double chambre un outil indispensable pour les essais électrochimiques précis.
Outre leurs avantages fonctionnels, les cellules électrolytiques à double chambre sont également polyvalentes en termes de matériaux qu'elles peuvent accueillir. Les matériaux couramment utilisés sont le verre et le PTFE, choisis pour leur stabilité dans diverses solutions. Cette adaptabilité permet aux chercheurs d'utiliser ces cellules dans une large gamme de montages expérimentaux, des études électrochimiques de base aux applications plus complexes et plus exigeantes.
Le volume de la cellule d'électrolyse est un autre facteur critique dans sa conception. Le rapport entre l'électrode de travail et le volume de la solution doit être soigneusement étudié pour répondre aux exigences spécifiques des tests. Cela garantit que la cellule fonctionne efficacement et que les résultats obtenus sont à la fois précis et reproductibles. En outre, la ventilation de la cellule électrolytique, y compris la conception des canaux d'entrée et de sortie, est méticuleusement planifiée pour gérer la dispersion des gaz et protéger l'intégrité de l'expérience.
Dans l'ensemble, la cellule électrolytique à double chambre, avec sa conception soigneusement étudiée et ses composants fonctionnels, constitue une solution robuste pour des tests électrochimiques précis, offrant à la fois fiabilité et polyvalence dans une variété de contextes de recherche.
Critères de conception des cellules électrolytiques
Matériau de la cellule électrolytique
Le choix du matériau d'une cellule électrolytique est primordial pour son efficacité et sa longévité. Les matériaux couramment utilisés sont le verre et le polytétrafluoroéthylène (PTFE), chacun offrant des avantages et des considérations uniques. Le verre est réputé pour sa transparence, qui permet de surveiller visuellement les processus électrochimiques, et pour son inertie à la plupart des produits chimiques. Toutefois, il est susceptible de se briser et de ne pas résister à des environnements chimiques difficiles.
Le PTFE, en revanche, est très résistant aux attaques chimiques et offre une excellente stabilité thermique, ce qui le rend idéal pour une utilisation dans des solutions agressives. Sa nature non réactive garantit une interférence minimale avec le processus électrolytique. Malgré ces avantages, le PTFE peut être plus difficile à fabriquer dans des formes complexes que le verre.
Lors de la sélection des matériaux, il est essentiel de tenir compte de leur stabilité dans diverses solutions, y compris les environnements acides, basiques et oxydatifs. Le matériau doit non seulement résister à la dégradation chimique, mais aussi conserver son intégrité structurelle dans les conditions de fonctionnement de la cellule électrolytique. Cela permet de garantir la précision et la fiabilité des tests électrochimiques sur de longues périodes.
En outre, il convient d'évaluer la compatibilité du matériau avec l'électrolyte de base et le risque de contamination. Par exemple, certains matériaux peuvent lixivier des impuretés dans la solution, ce qui affecte la précision des résultats du test. Par conséquent, le choix du matériau est un aspect critique de la conception de la cellule électrolytique qui a un impact direct sur la qualité et la fiabilité des données obtenues.
Volume de la cellule électrolytique
Le volume d'une cellule électrolytique est un paramètre critique qui doit être soigneusement pris en compte pour garantir des performances optimales dans les essais électrochimiques. Le volume doit être adapté aux besoins spécifiques de l'expérience, en tenant compte du rapport entre l'électrode de travail et le volume de la solution. Ce rapport est essentiel pour maintenir l'environnement électrochimique souhaité et garantir la précision et la reproductibilité des résultats.
Par exemple, dans les expériences impliquant des études de corrosion, un volume plus important peut être nécessaire pour fournir un environnement stable sur des périodes prolongées. Inversement, pour les mesures de haute précision, un volume plus petit peut être préféré pour minimiser les effets de la diffusion et assurer un équilibrage rapide.
En outre, les exigences spécifiques du test, telles que le type de matériaux d'électrode utilisés ou la nature de l'électrolyte, influenceront le volume optimal. Par exemple, dans les cellules à diaphragme en verre poreux, le volume doit être suffisant pour assurer une distribution uniforme du courant et réduire l'interférence de l'électrode auxiliaire.
En résumé, le volume d'une cellule électrolytique doit être méticuleusement choisi pour équilibrer les besoins de l'électrode de travail, le volume de la solution et les exigences spécifiques du test, garantissant ainsi la fiabilité et la précision des mesures électrochimiques.
Ventilation des cellules électrolytiques
Une ventilation correcte des cellules électrolytiques est essentielle pour maintenir des conditions optimales pendant les processus électrochimiques. L'objectif premier de la ventilation est de faciliter la désoxygénation de l'électrolyte à l'aide de gaz inertes, tels que l'argon ou l'azote, ce qui permet d'éviter la formation de bulles d'oxygène susceptibles de nuire à la précision des mesures. En outre, une ventilation efficace garantit que tous les gaz générés pendant le processus d'électrolyse sont expulsés de la cellule en toute sécurité.
Pour atteindre ces objectifs, la conception des canaux d'entrée et de sortie doit être méticuleusement planifiée. Le canal d'entrée doit être configuré de manière à disperser uniformément le gaz inerte dans l'électrolyte, afin de garantir la désoxygénation de l'ensemble de la solution. Cette dispersion homogène est essentielle pour maintenir un environnement cohérent dans la cellule, ce qui est vital pour la précision des tests électrochimiques.
Le canal de sortie, quant à lui, doit être conçu pour éliminer efficacement tous les gaz produits au cours du processus d'électrolyse. Il s'agit non seulement du gaz inerte utilisé pour la désoxygénation, mais aussi de tous les gaz générés en tant que sous-produits des réactions électrochimiques. Le système de sortie doit être capable de traiter ces gaz sans provoquer de turbulences ou de reflux, ce qui pourrait compromettre l'intégrité de l'expérience.
En outre, les matériaux utilisés dans la construction des canaux de ventilation doivent être choisis avec soin. Ils doivent être résistants à la corrosion et capables de supporter l'environnement chimique de la cellule électrolytique. Cela garantit que les canaux restent fonctionnels et n'introduisent pas de contaminants dans l'électrolyte.
En résumé, le système de ventilation d'une cellule électrolytique joue un rôle essentiel dans la précision et la fiabilité des expériences électrochimiques. En concevant soigneusement les canaux d'entrée et de sortie et en choisissant les matériaux appropriés, les chercheurs peuvent créer un environnement stable et contrôlé qui permet d'obtenir des résultats précis et reproductibles.
Diaphragme
Dans la conception des cellules électrolytiques à double chambre, le diaphragme joue un rôle crucial dans le maintien de l'intégrité et de la précision des mesures électrochimiques. Plus précisément, une séparation en verre poreux est utilisée pour assurer une distribution uniforme du courant dans toute la cellule électrolytique. Cette répartition uniforme est essentielle pour obtenir des résultats fiables et reproductibles dans les tests électrochimiques.
En utilisant du verre poreux, le diaphragme réduit efficacement l'interférence de l'électrode auxiliaire. Cette réduction des interférences est obtenue grâce à la perméabilité sélective du diaphragme, qui permet le passage des ions nécessaires à la réaction électrochimique tout en bloquant les particules plus grosses et les contaminants potentiels. Cette perméabilité sélective garantit que l'électrode de travail fonctionne dans un environnement contrôlé et isolé, minimisant les influences externes qui pourraient fausser les résultats.
En outre, les considérations relatives à la conception du diaphragme s'étendent à ses propriétés matérielles et à son intégrité structurelle. Le verre poreux utilisé dans le diaphragme doit être chimiquement stable et résistant aux solutions électrolytiques généralement utilisées dans les expériences électrochimiques. Cette stabilité garantit que le diaphragme ne se dégrade pas et ne modifie pas la composition de l'électrolyte, ce qui permet de maintenir la cohérence et la précision des mesures électrochimiques dans le temps.
En résumé, le diaphragme, en particulier lorsqu'il est fabriqué en verre poreux, est un composant essentiel des cellules électrolytiques à double chambre. Sa capacité à assurer une distribution uniforme du courant et à réduire les interférences de l'électrode auxiliaire souligne son importance dans l'obtention de résultats électrochimiques précis et fiables.
Tube capillaire de Rougin
Le tube capillaire de Rougin joue un rôle essentiel dans la conception des cellules électrolytiques, notamment en minimisant la résistance entre les électrodes de référence et de travail. Ce composant critique est essentiel pour maintenir la précision et la fiabilité des mesures électrochimiques. Le positionnement du tube capillaire de Rougin est minutieusement étudié afin d'éviter les erreurs potentielles qui pourraient résulter d'un alignement ou d'un placement incorrect.
Lors de la conception d'une cellule électrolytique, le tube capillaire de Rougin doit être placé stratégiquement pour garantir des performances optimales. Les facteurs clés comprennent la distance entre les électrodes de référence et de travail, le débit de l'électrolyte et la géométrie globale de la cellule. Un positionnement correct permet de réduire le risque d'erreurs telles que les potentiels de jonction des liquides et les limitations de diffusion, qui peuvent avoir un impact significatif sur la précision des relevés.
En outre, le tube capillaire de Rougin est souvent utilisé avec un pont salin pour améliorer encore la précision des mesures. Le pont salin permet de réduire le potentiel de connexion des liquides et d'éviter la contamination, en veillant à ce que l'électrode de référence reste stable et ne soit pas affectée par la solution électrolytique. Cette combinaison de composants garantit que la cellule électrolytique fonctionne efficacement et fournit des données fiables pour les tests électrochimiques.
En résumé, le tube capillaire de Rougin est un élément crucial dans la conception des cellules électrolytiques, essentiel pour minimiser la résistance et garantir des mesures précises. Son positionnement correct et son intégration avec d'autres composants, tels que le pont salin, sont des considérations essentielles pour obtenir des résultats électrochimiques fiables et précis.

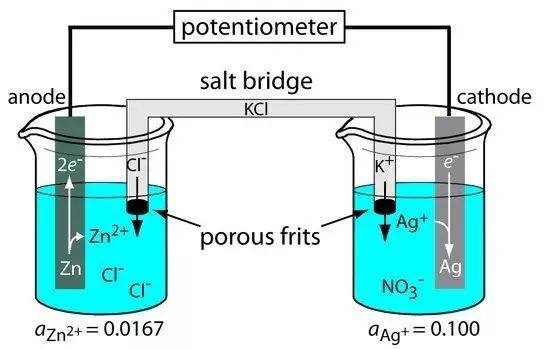

Pont salin
Le pont salin est un élément essentiel de la conception des cellules électrolytiques, car il relie l'électrode de référence et l'électrode de recherche. Cette connexion est essentielle pour maintenir l'intégrité des mesures électrochimiques en réduisant le potentiel de jonction liquide. Le pont salin agit comme un médiateur, permettant aux ions de circuler entre les deux électrodes tout en empêchant le mélange direct des solutions électrolytiques. Cette séparation est cruciale pour éviter la contamination, qui pourrait fausser les résultats de l'expérience.
Dans les applications pratiques, le pont salin est souvent rempli d'une solution d'électrolyte concentrée, telle que le chlorure de potassium ou le nitrate d'ammonium. Ces électrolytes sont choisis pour leur capacité à minimiser le potentiel de diffusion à la jonction entre différentes solutions. Les considérations de conception du pont salin comprennent le type d'électrolyte utilisé, la longueur et le diamètre du pont, ainsi que la méthode de remplissage pour garantir des performances optimales.
En outre, le positionnement du pont salin est tout aussi important. Il doit être placé de manière à ne pas interférer avec le flux de courant entre les électrodes, tout en restant suffisamment proche pour faciliter l'échange d'ions. Cet équilibre délicat garantit que le pont salin réduit efficacement le potentiel de jonction liquide sans introduire d'erreurs ou de complications supplémentaires dans le système électrochimique.
Électrolytes de soutien
Les électrolytes de soutien jouent un rôle essentiel dans le maintien de la stabilité et de la précision des mesures électrochimiques dans les cellules électrolytiques. Ces électrolytes sont généralement ajoutés à des concentrations élevées pour atteindre plusieurs objectifs essentiels. Tout d'abord, ils minimisent efficacement la migration des substances actives, empêchant ainsi toute interférence potentielle qui pourrait fausser les résultats des tests électrochimiques. Ceci est particulièrement important dans les expériences où un contrôle précis de l'environnement chimique est essentiel.
En outre, les électrolytes de soutien garantissent l'inertie de l'environnement électrolytique dans la fenêtre de potentiel. Ce faisant, ils empêchent l'apparition de réactions secondaires qui pourraient compromettre l'intégrité des données électrochimiques. Le choix de l'électrolyte de soutien est donc crucial, car il doit non seulement être chimiquement stable, mais aussi compatible avec les exigences spécifiques de l'expérience, telles que la gamme de potentiel souhaitée et la nature des substances actives impliquées.
En termes pratiques, l'utilisation d'électrolytes de soutien à haute concentration peut être assimilée à la création d'une zone tampon à l'intérieur de la cellule électrolytique. Cette zone tampon agit comme une barrière protectrice, préservant l'intégrité du processus électrochimique en maintenant un environnement stable et inerte. Par conséquent, la sélection et l'ajout d'électrolytes de soutien ne sont pas simplement des étapes procédurales, mais font partie intégrante du succès global et de la fiabilité des expériences électrochimiques.
