Spectroscopie Infrarouge : Techniques Et Préparation Des Échantillons

Méthodes de spectroscopie infrarouge

Méthode de réflexion totale atténuée (ATR)

La méthode de la réflexion totale atténuée (ATR) représente une avancée significative dans la technologie de l'analyse de surface, permettant l'analyse directe d'échantillons sans nécessiter une préparation importante. Cette technique utilise la lumière infrarouge pour sonder les échantillons à des niveaux de profondeur de l'ordre du micron, contournant ainsi les exigences conventionnelles de dilution du bromure de potassium et de pressage des comprimés.

Contrairement aux méthodes traditionnelles qui impliquent de mélanger des échantillons de poudre avec des milieux tels que le bromure de potassium (KBr) ou la paraffine liquide, la méthode ATR permet de mesurer directement les échantillons de poudre. Pour ce faire, l'échantillon est pressé contre un prisme à indice de réfraction élevé, généralement en séléniure de zinc (ZnSe) ou en germanium (Ge), et le spectre infrarouge est mesuré à l'aide de la lumière qui subit une réflexion interne totale à l'intérieur du prisme.

La méthode ATR est une technique exceptionnelle pour obtenir des informations infrarouges sur la surface d'échantillons de poudre. Cependant, elle nécessite un examen attentif de la dépendance en nombre d'ondes de l'intensité du pic d'absorption et du potentiel de déformation du pic vers une forme différentielle du premier ordre en raison de la dispersion anormale de l'indice de réfraction, en particulier dans les échantillons inorganiques et d'autres échantillons à indice de réfraction élevé.

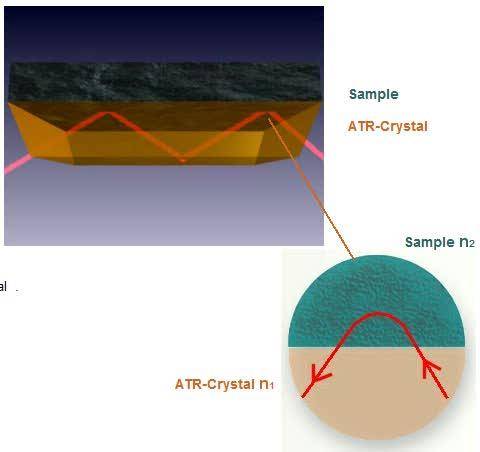

Méthode de réflexion totale atténuée (ATR)

Méthode de transmission

La méthode de transmission est une technique traditionnelle d'échantillonnage dans l'infrarouge qui est largement reconnue et incluse dans diverses normes. Cette méthode implique une série d'étapes méticuleuses pour garantir une collecte de données précise et fiable. Le processus peut être décomposé en quatre étapes principales : la préparation de l'échantillon, le balayage de l'arrière-plan, le balayage du spectre et l'analyse du logiciel.

La préparation de l'échantillon est l'étape la plus critique et la plus difficile de la méthode de transmission. Elle implique l'utilisation de bromure de potassium (KBr), une substance connue pour sa transparence à la lumière infrarouge. L'échantillon est généralement mélangé à de la poudre de KBr, qui est ensuite pressée sous forme de pastilles transparentes. Cette étape exige de la précision et du soin pour s'assurer que l'échantillon est uniformément dispersé dans la matrice de KBr, car toute incohérence peut entraîner des lectures spectrales inexactes.

Une fois la préparation de l'échantillon terminée, l'étape suivante consiste à analyser l'arrière-plan. Il s'agit de mesurer le spectre infrarouge de la pastille de KBr sans l'échantillon afin d'établir une ligne de base. Le balayage de l'arrière-plan est essentiel pour éliminer toute absorbance inhérente au KBr lui-même, ce qui garantit que les données spectrales ultérieures sont uniquement représentatives de l'échantillon.

Après le balayage de fond, le spectre de l'échantillon réel est balayé. Cette étape permet de capturer les profils d'absorption infrarouge uniques de l'échantillon, qui sont ensuite analysés à l'aide d'un logiciel spécialisé. Le logiciel interprète ces motifs pour identifier et quantifier les composants chimiques présents dans l'échantillon.

Chacune de ces étapes - préparation de l'échantillon, balayage de l'arrière-plan, balayage du spectre et analyse du logiciel - joue un rôle crucial dans la précision et la fiabilité globales de la méthode de transmission. Malgré sa nature traditionnelle, la méthode de transmission reste une pierre angulaire de la spectroscopie infrarouge en raison de sa grande sensibilité et des informations détaillées qu'elle fournit sur la composition de l'échantillon.

Préparation de l'échantillon avec du bromure de potassium

Étapes de préparation

La préparation du bromure de potassium (KBr) pour la spectroscopie infrarouge implique plusieurs étapes méticuleuses pour garantir l'intégrité de l'échantillon et la précision des données spectrales. Dans un premier temps, le bromure de potassium est broyé en une fine poudre, ce qui est essentiel pour obtenir une dispersion homogène de l'échantillon. Ce processus de broyage doit être minutieux afin d'éviter toute incohérence dans la taille des particules qui pourrait entraîner un bruit spectral ou des inexactitudes.

Une fois broyée, la poudre de bromure de potassium est étalée uniformément sur une surface plane et cuite. La cuisson est essentielle pour éliminer toute humidité résiduelle, qui peut interférer avec le spectre d'absorption infrarouge. Le KBr déshydraté est ensuite utilisé pour préparer des comprimés vierges. Ces pastilles servent de point de référence, ce qui permet de mesurer avec précision les caractéristiques d'absorption de l'échantillon.

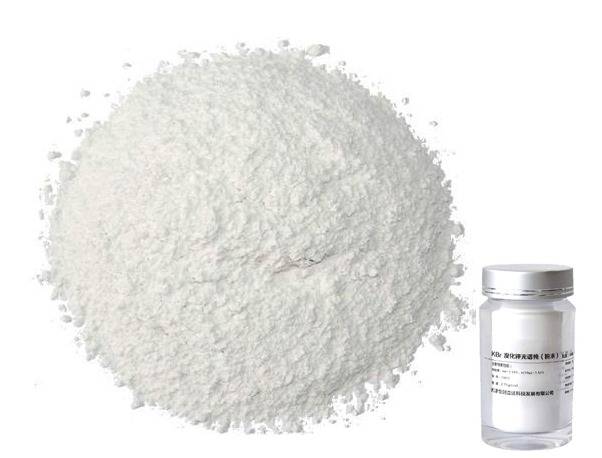

bromure de potassium (KBr)

L'échantillon est ensuite ajouté avec précaution au bromure de potassium broyé. Le mélange est soigneusement agité pour assurer une dispersion uniforme de l'échantillon dans la matrice de KBr. Cette répartition uniforme est essentielle pour obtenir un spectre infrarouge clair et précis. Tout amas ou distribution inégale pourrait entraîner des données spectrales trompeuses.

Enfin, le mélange est pressé sous haute pression pour former une pastille transparente. Le processus de pressage doit être contrôlé afin de maintenir une épaisseur et une densité constantes du comprimé, qui sont des facteurs clés de la reproductibilité des spectres infrarouges. Un pressage correct garantit la transparence du comprimé, ce qui permet une transmission claire de la lumière infrarouge et une analyse spectrale précise.

Ces étapes de préparation sont fondamentales pour la méthode de transmission de la spectroscopie infrarouge, car elles garantissent que l'échantillon est correctement préparé pour l'analyse et que les spectres obtenus sont fiables et reproductibles.

Techniques de pressage des comprimés

Le processus de pressage des comprimés implique plusieurs étapes méticuleuses pour assurer la formation d'un comprimé uniforme et transparent. Tout d'abord, la poudre de bromure de potassium broyée est méticuleusement répartie uniformément entre les moules de la presse à comprimés. Cette étape est cruciale car elle jette les bases du processus de pressage ultérieur. La poudre est ensuite soumise à une pression contrôlée qui la compacte dans une forme préliminaire.

L'échantillon est ensuite introduit dans la poudre compactée. L'inclusion de l'échantillon nécessite une manipulation précise afin d'éviter toute perturbation de l'uniformité du mélange. Une fois l'échantillon intégré, le mélange subit un nouveau pressage. Cette deuxième pression est généralement plus forte que la première, afin de s'assurer que l'échantillon est bien intégré dans la matrice de bromure de potassium. L'application d'une pression élevée lors de cette dernière étape est essentielle pour obtenir un comprimé solide et transparent, adapté à l'analyse par spectroscopie infrarouge.

La presse à comprimés fonctionne selon un principe de compression en deux étapes, en utilisant des poinçons supérieurs et inférieurs à l'intérieur d'une matrice. Le poinçon inférieur crée d'abord une cavité dans la matrice, dans laquelle la poudre est introduite. Le poinçon supérieur descend ensuite, appliquant une force significative à la poudre, ce qui lie le matériau granulé en une forme de comprimé cohésif. Le mécanisme de pression hydraulique garantit que la force est uniformément répartie, ce qui permet d'ajuster la pression appliquée en fonction des différentes exigences de l'échantillon.

Au cours du processus de pressage, les matières premières sont soigneusement chargées dans la matrice et soumises à la plaque de pressage située dans la partie inférieure de la matrice. Cette déformation progressive des matières premières aboutit à la formation du comprimé souhaité. Le moule de compression, qui se compose généralement d'une paire de moules supérieur et inférieur, permet de régler manuellement la distance entre les moules, ce qui garantit l'adaptabilité aux différents besoins de pressage. Le moule supérieur est fixé sur un support, tandis que le moule inférieur est fixé sur une plaque de pression, facilitant un contact constant entre les moules pendant l'action de pressage.

En résumé, les techniques de pressage des comprimés sont un mélange de précision et de force, méticuleusement conçu pour créer des comprimés transparents, idéaux pour la spectroscopie infrarouge. Le processus garantit non seulement l'uniformité et l'intégrité de l'échantillon, mais il respecte également des mesures strictes de contrôle de la qualité, essentielles pour une analyse spectroscopique précise.

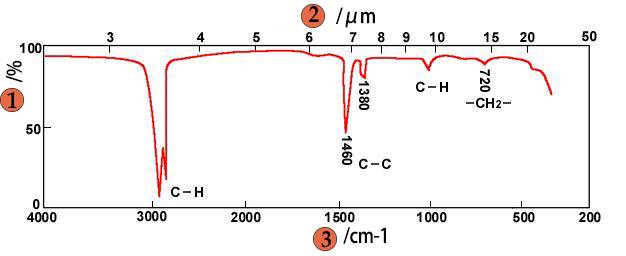

Spectre infrarouge

Bonnes pratiques et remarques

Pour garantir des résultats précis et fiables en spectroscopie infrarouge, il convient de respecter plusieurs bonnes pratiques et notes au cours du processus de préparation de l'échantillon.

Tout d'abord, il convient demesurer l'arrière-plan avec de l'air avant d'analyser l'échantillon. Cette étape permet d'éliminer toute interférence potentielle de l'environnement, garantissant ainsi que les mesures ultérieures ne sont pas faussées par des facteurs externes.

L'utilisation de KBr de haute qualité et spectralement pur est un autre aspect critique. La pureté du bromure de potassium a un impact direct sur la clarté et la précision du spectre. Toute impureté dans le KBr peut introduire du bruit ou des artefacts dans les données, conduisant à des interprétations erronées.

La cohérence du processus de préparation est essentielle. Il s'agit notamment deun broyage régulier du bromure de potassium, qui garantit que les particules sont de taille uniforme. En outre, le maintien d'une épaisseur et d'une pressionune épaisseur et une pression constantes pendant la préparation des comprimés. Les variations de ces paramètres peuvent entraîner des différences dans la longueur du trajet optique, ce qui affecte l'intensité et la résolution du spectre.

En suivant ces bonnes pratiques, la précision et la fiabilité des résultats de la spectroscopie infrarouge peuvent être améliorées de manière significative, fournissant des données plus précises et plus significatives pour l'analyse.
