Principe de fonctionnement du broyeur à boulets vertical : impact, attrition et réduction de taille

Introduction au broyeur à billes vertical

Les broyeurs à billes verticaux sont un équipement clé pour le broyage des matériaux en poudre fine, et leur principe de fonctionnement repose sur des mécanismes d'impact et d'attrition. Dans cet article, nous étudierons la construction, le fonctionnement et les avantages de ces broyeurs, et nous les comparerons aux broyeurs horizontaux. Comprendre comment les broyeurs à billes verticaux fonctionnent et parviennent à réduire la taille des particules par rotation et broyage est essentiel pour les industries travaillant avec des matériaux tels que le minerai de fer et la céramique. Examinons la vitesse critique, les types et les applications des broyeurs à billes verticaux et découvrons pourquoi ils constituent un choix populaire pour de nombreux processus de fabrication.

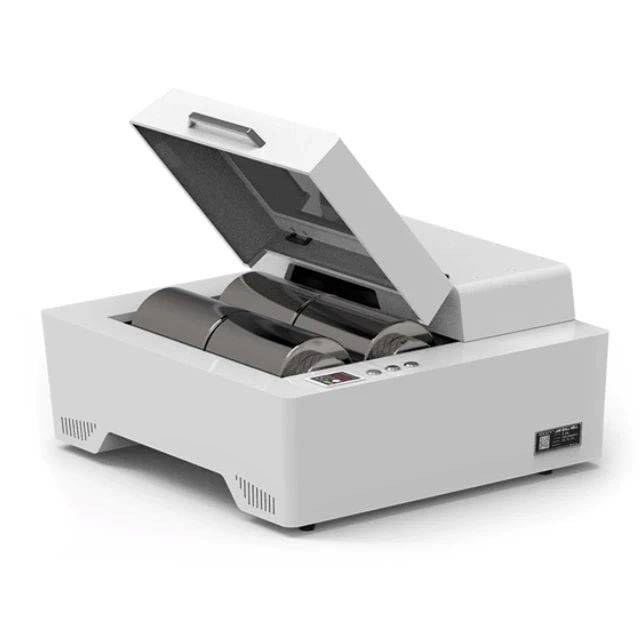

Fonctionnement d'un broyeur à billes vertical

Un broyeur à billes vertical fonctionne en faisant tourner un cylindre avec des billes de broyage telles que des billes en acier, en céramique ou des galets, afin de broyer les matériaux en un produit fin ou moins grossier. Les matériaux, tels que le minerai de fer et la céramique, sont ajoutés au broyeur à billes et introduits dans le cylindre. Le broyeur tourne sur son axe vertical ou horizontal, ce qui permet aux billes de rebondir et de frapper le matériau inclus. Cette force de frappe permet de broyer les matériaux jusqu'à la consistance souhaitée.

Pour atteindre la vitesse critique, la bille enfermée dans le broyeur doit tourner le long des parois intérieures. Si la vitesse critique n'est pas atteinte, la bille restera immobile au fond du moulin sans aucun impact sur le matériau. La gravité, la flottation des médias et l'abrasion peuvent empêcher les broyeurs verticaux d'être chargés avec autant de médias que les broyeurs horizontaux, ce qui limite la charge volumique et entraîne des problèmes de fluidification liés à l'utilisation de médias de broyage plus fins.

Dans les broyeurs verticaux traditionnels, il peut être difficile d'obtenir des particules très fines. Ces broyeurs sont souvent limités à une taille de particule finie d'environ 5 microns, ce qui nécessite une attention particulière à la taille des médias. Le broyeur vertical moyen se compose d'une grande chambre de broyage verticale avec un agitateur central et plusieurs disques de broyage montés dessus. Le matériau prémélangé entre par le bas, est cisaillé par les disques rotatifs et sort par un dispositif de séparation situé en haut de la cuve. Les tâches typiques des broyeurs verticaux sont le perçage de précision, la coupe à la volée, l'alésage et le fraisage.

Dans le cas d'un broyeur à boulets fonctionnant en continu, la matière à broyer est introduite par une extrémité à travers un cône, et le produit est évacué par un autre cône. Lorsque la coquille tourne, les billes de broyage sont soulevées du côté ascendant de la coquille et descendent en cascade sur la matière à broyer. Les particules solides situées entre les billes et le broyat sont réduites par impact. La force de l'impact brise le matériau en morceaux plus petits, tandis que la friction entre les billes et le matériau à broyer aide à réduire le matériau en poudre.

Types de broyeurs à billes et leurs applications

Lorsqu'il s'agit de broyer des matériaux, les différents types de broyeurs à billes ont des applications et des principes de fonctionnement variés. Cet aperçu présente les caractéristiques et les utilisations des broyeurs à billes planétaires, des broyeurs-mélangeurs et des broyeurs vibrants, ainsi que leurs principes de fonctionnement et leurs capacités maximales.

Broyeurs planétaires à billes

Les broyeurs planétaires à billes constituent une option rapide et polyvalente, idéale pour le broyage fin de matériaux durs, moyennement durs, tendres, cassants, coriaces et humides. Le processus de broyage s'effectue principalement par l'impact à haute énergie de billes de broyage dans des bols de broyage rotatifs. Ce type de broyeur convient au broyage à sec, en suspension ou sous gaz inerte. En outre, les broyeurs planétaires peuvent être utilisés pour mélanger et homogénéiser des émulsions et des pâtes, ainsi que pour l'alliage mécanique et l'activation dans la recherche sur les matériaux.

Applications :

• Broyage de minerais miniers, de charbon, de pigments et de feldspath pour la poterie
• Broyage humide ou sec pour la réduction de la taille des particules et la modification de leur forme
• Alliage mécanique, mélange et production de poudres

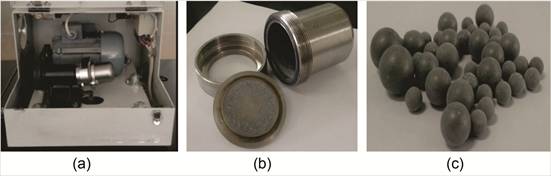

Broyeurs à vibrations

Utilisant des vibrations à des fréquences et des amplitudes spécifiques, le principe du broyage par vibration consiste à réduire la taille des matériaux. Ce processus consiste à placer les matériaux dans un récipient contenant une série de billes ou de tiges, à les soumettre à des vibrations contrôlées, à les heurter et à les réduire en particules plus petites.

Applications :

• Traitement des matériaux
• Broyage détaillé d'échantillons par impact, extrusion et friction de billes de broyage.
• Largement utilisé dans la science et l'ingénierie des matériaux pour le broyage et le mélange efficaces de divers matériaux, y compris les métaux, les céramiques et les minéraux.

Applications industrielles :

• Potentiel futur dans la préparation des nanomatériaux : Les broyeurs à billes ont simplifié le processus de préparation et peuvent contrôler la taille, la forme et les propriétés de surface des nanoparticules, ce qui ouvre de nouvelles perspectives pour la préparation des nanomatériaux.

En conclusion, le domaine varié des broyeurs à billes offre une multitude d'options pour le traitement des matériaux, soulignant leur rôle essentiel dans diverses applications scientifiques et industrielles.

Avantages des broyeurs à billes verticaux

Les broyeurs à billes verticaux offrent plusieurs avantages qui en font un outil précieux dans l'industrie du broyage. Voici quelques avantages clés de l'utilisation des broyeurs à billes verticaux :

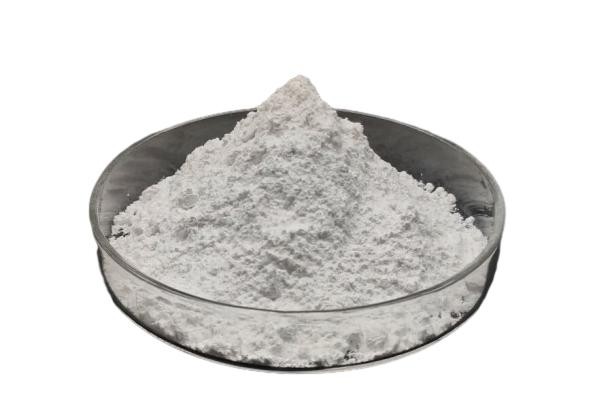

1. Production de poudre fine: Les broyeurs à billes verticaux sont capables de produire une poudre très fine dont la taille des particules est inférieure ou égale à 10 microns. Ils sont donc idéaux pour les applications où l'on souhaite obtenir un produit final fin.

2. Adaptation aux matériaux toxiques: Les broyeurs à billes verticaux conviennent au broyage de matières toxiques, car ils peuvent être utilisés dans une enceinte fermée, ce qui minimise les risques associés à la manipulation de ces substances.

3. Large gamme d'applications: Ces broyeurs ont un large éventail d'applications dans diverses industries, notamment les produits pharmaceutiques, les produits chimiques, les céramiques, etc. Leur polyvalence en fait un atout précieux dans différents processus de fabrication.

4. Fonctionnement en continu: Les broyeurs à billes verticaux peuvent fonctionner en continu, ce qui permet des processus de broyage efficaces et ininterrompus. Cette caractéristique est particulièrement utile dans les industries où une production ininterrompue est cruciale.

5. Broyage de matériaux abrasifs: Les broyeurs à billes verticaux sont capables de broyer efficacement des matériaux abrasifs, ce qui constitue une solution fiable pour le traitement de matériaux susceptibles de provoquer une usure excessive de l'équipement.

Globalement, la conception verticale des broyeurs à billes simplifie le chargement et le déchargement des échantillons, garantit l'uniformité de la température pour des résultats cohérents et offre une empreinte compacte adaptée aux laboratoires disposant d'un espace limité. Ces avantages font des broyeurs à billes verticaux un choix privilégié pour de nombreuses industries à la recherche de solutions de broyage fiables et efficaces.

Comparaison entre broyeurs verticaux et horizontaux

Dans le domaine de la réduction de la taille des particules fines, le choix entre les broyeurs verticaux et horizontaux revêt une importance significative. Nous comparons ici les deux types de broyeurs en termes de conception, de charge volumique du média, de problèmes de fluidisation et d'obtention de tailles de particules fines, en mettant en lumière les avantages et les limites de chacun d'entre eux.

Conception

Les broyeurs horizontaux se caractérisent par une chambre de broyage tubulaire avec un arbre d'agitation et des disques, facilitant un transfert d'énergie efficace vers le fluide et une distribution uniforme du média. En revanche, les broyeurs verticaux se caractérisent par une grande chambre de broyage verticale avec un agitateur et des disques de broyage situés au centre, ce qui limite la charge volumique du média et pose des problèmes de fluidisation.

Charge volumique du média

Les broyeurs horizontaux se distinguent par leur utilisation efficace de petites quantités de média, avec des tailles de média allant de 0,25 mm à 2 mm. Ils réduisent considérablement les pertes de produit et offrent une force de couleur, une durabilité de la brillance et un rendement maximaux. En revanche, les broyeurs verticaux sont confrontés à des limitations dans la charge volumique des médias en raison de la gravité, de la flottation des médias et des problèmes d'abrasion. Cela limite leur capacité de chargement par rapport aux broyeurs horizontaux, ce qui nuit à leur efficacité dans l'obtention de particules de taille fine.

Problèmes de fluidisation et obtention de particules fines

Les broyeurs horizontaux se caractérisent par une contamination minimale, un temps de traitement réduit et des coûts de matières premières moindres, ce qui les rend particulièrement aptes à produire des particules de taille fine. Leurs performances constantes et prévisibles, associées à des besoins de maintenance minimes, les placent en bonne position pour les opérations de broyage humide. En revanche, les broyeurs verticaux et les broyeurs à billes traditionnels sont souvent limités à une taille de particule finie d'environ 5 microns, ce qui nécessite une attention méticuleuse à la taille du support et pose des problèmes pour l'obtention de particules de taille très fine.

Conclusion

Alors que les broyeurs horizontaux offrent des caractéristiques exceptionnelles dans les processus de broyage humide et de réduction de la taille des particules fines, les broyeurs verticaux sont confrontés à des limites inhérentes à la charge volumique des médias et à l'obtention de particules de taille ultrafine. Il est essentiel de comprendre les caractéristiques de conception et de fonctionnement de chaque type de broyeur pour choisir l'équipement le mieux adapté à des exigences de broyage spécifiques.

En approfondissant les nuances de ces types de broyeurs, les fabricants et les opérateurs peuvent prendre des décisions éclairées qui correspondent à leurs objectifs de broyage, en optimisant l'efficacité du processus et la qualité du produit final.
