À la base, un broyeur à marteaux fonctionne par la force brute. Il utilise une série de marteaux rotatifs, tournant à grande vitesse à l'intérieur d'une chambre en acier, pour frapper et briser le matériau de manière répétée. Ce processus violent se poursuit jusqu'à ce que le matériau soit pulvérisé en particules suffisamment petites pour passer à travers un tamis de calibrage situé au fond de la chambre.
Un broyeur à marteaux ne coupe ni ne tranche le matériau ; il le pulvérise par une série d'impacts à haute énergie. Son efficacité vient de la fragmentation du matériau contre des surfaces durcies jusqu'à ce qu'il soit suffisamment petit pour être déchargé, ce qui en fait un outil polyvalent pour la réduction de taille.
L'anatomie d'un broyeur à marteaux
Pour vraiment comprendre le processus, il est essentiel de comprendre les composants principaux et le rôle que chacun joue.
Le système d'alimentation
Le matériau est introduit dans la chambre de broyage par une goulotte ou une trémie d'alimentation. La conception de ce système est essentielle pour contrôler le flux de matériau et assurer un fonctionnement sûr.
Le rotor et les marteaux
Le rotor est l'arbre central et tournant qui entraîne l'ensemble de l'opération. À ce rotor sont attachés plusieurs marteaux – des plaques robustes en acier trempé.
Dans la plupart des conceptions, ces marteaux ne sont pas fixés rigidement mais sont articulés au rotor, ce qui leur permet de pivoter librement. C'est une caractéristique de conception cruciale qui permet aux marteaux de reculer s'ils frappent un objet incassable ou excessivement dense, protégeant le rotor et le moteur des dommages catastrophiques dus aux chocs.
La chambre de broyage
C'est le boîtier en acier trempé où toute l'action se déroule. Les parois intérieures, souvent revêtues de plaques de rupture striées, servent de surface d'impact principale. Lorsque les marteaux projettent le matériau à grande vitesse, il s'écrase contre ces plaques, ce qui le fait se fracturer et se briser.
Le tamis de calibrage
Un tamis perforé, ou grille, forme le fond ou une partie de la chambre de broyage. La taille des trous de ce tamis détermine la taille maximale du produit fini. Le matériau reste dans la chambre, soumis à des impacts continus, jusqu'à ce qu'il soit réduit à une taille lui permettant de passer à travers ces perforations.
Le processus de pulvérisation : du vrac à la particule
Le parcours du matériau à travers un broyeur à marteaux est violent et rapide, se déroulant en un cycle continu.
Étape 1 : Impact initial
Lorsque le matériau entre dans la chambre, il est immédiatement frappé par les pointes des marteaux, qui peuvent se déplacer à des vitesses dépassant 20 000 pieds par minute (100 m/s). Cet impact initial à grande vitesse est responsable de la fracture primaire.
Étape 2 : Éclatement et collision
Le matériau est ensuite violemment accéléré et projeté contre les plaques de rupture tapissant la chambre, provoquant une fragmentation supplémentaire. Il entre également en collision avec d'autres particules suspendues dans le chaos, ce qui entraîne une réduction de taille encore plus importante dans un processus connu sous le nom d'attrition particule-sur-particule.
Étape 3 : Calibrage et décharge
Les marteaux et le flux d'air qu'ils génèrent balayent continuellement le matériau pulvérisé sur la surface du tamis de calibrage. Les particules suffisamment petites tombent à travers le tamis et sont déchargées du broyeur. Les particules plus grosses sont ramenées dans le chemin des marteaux pour une autre série d'impacts.
Comprendre les compromis
Bien que puissant, le broyeur à marteaux n'est pas la solution parfaite pour toutes les applications. Comprendre ses forces et ses faiblesses inhérentes est essentiel pour l'utiliser efficacement.
Avantage clé : Polyvalence
La principale force d'un broyeur à marteaux est sa capacité à traiter une vaste gamme de matériaux fragiles ou friables. Cela inclut tout, des céréales, de la biomasse et des déchets de bois au verre, aux minéraux et à certains types de ferraille.
Avantage clé : Simplicité et durabilité
La conception est mécaniquement simple et robuste. Avec des marteaux oscillants pour absorber les chocs et seulement quelques pièces d'usure principales (marteaux et tamis), ils sont généralement fiables et relativement faciles à entretenir.
Limitation : Taille et forme des particules
Un broyeur à marteaux produit du matériau par fracture. Cela signifie que le produit final aura une forme irrégulière et une distribution de taille de particules plus large par rapport à un broyeur à couteaux. Bien que le tamis fixe la taille de sortie maximale, une proportion significative de "fines" (très petites particules) est un sous-produit attendu.
Limitation : Énergie et usure élevées
C'est un processus de force brute qui consomme beaucoup d'énergie et génère de la chaleur. Les marteaux, les tamis et les plaques de rupture sont des composants à forte usure qui nécessitent une inspection et un remplacement réguliers, ce qui représente le coût opérationnel principal.
Limitation : Mauvais pour les matériaux élastiques
Les broyeurs à marteaux sont souvent inefficaces pour les matériaux ductiles ou élastiques comme le caoutchouc, les textiles ou les plastiques souples. Ces matériaux ont tendance à absorber les impacts des marteaux et à se déformer plutôt qu'à se briser, ce qui entraîne une faible efficacité de traitement.
Un broyeur à marteaux est-il adapté à votre application ?
Le choix d'une technologie de réduction de taille dépend entièrement de votre matériau et de votre objectif final.
- Si votre objectif principal est la réduction de volume élevé de matériaux fragiles : Un broyeur à marteaux est un choix exceptionnellement efficace et rentable pour des matériaux comme le verre, la pierre ou la biomasse sèche.
- Si votre objectif principal est une taille de particule précise et uniforme : Vous devriez envisager des technologies alternatives comme les granulateurs ou les broyeurs à couteaux, car un broyeur à marteaux produit intrinsèquement une gamme plus large de tailles de particules.
- Si votre objectif principal est le traitement de matériaux résistants ou élastiques : Un broyeur à cisaillement à faible vitesse et couple élevé avec une action de coupe sera bien plus efficace et économe en énergie qu'un broyeur à marteaux basé sur l'impact.
- Si votre objectif principal est la simplicité opérationnelle pour le broyage à usage général : La conception robuste et simple d'un broyeur à marteaux en fait un candidat de premier plan pour de nombreuses applications de traitement des déchets et de recyclage.
Comprendre que le broyeur à marteaux est un maître de la pulvérisation, et non de la coupe de précision, est la clé pour le déployer efficacement.
Tableau récapitulatif :
| Composant | Fonction |
|---|---|
| Rotor et marteaux | Tourne à grande vitesse pour frapper et briser le matériau. |
| Chambre de broyage | Boîtier en acier trempé avec plaques de rupture pour l'impact. |
| Tamis de calibrage | Tamis perforé qui contrôle la taille finale des particules. |
| Système d'alimentation | Trémie ou goulotte qui introduit le matériau en toute sécurité. |
| Étape du processus | Description |
|---|---|
| Impact initial | Le coup de marteau à grande vitesse provoque la fracture primaire. |
| Éclatement | Le matériau est projeté contre les plaques de rupture pour une réduction supplémentaire. |
| Calibrage et décharge | Les particules suffisamment petites passent à travers le tamis pour être déchargées. |
| Avantages et inconvénients | Détails |
|---|---|
| Avantages | Très polyvalent pour les matériaux fragiles ; conception simple et durable. |
| Limitations | Large distribution de la taille des particules ; consommation d'énergie et usure élevées ; mauvais pour les matériaux élastiques. |
Besoin d'une solution fiable pour vos défis de réduction de taille ?
KINTEK est spécialisé dans les équipements de laboratoire haute performance, y compris les solutions robustes de broyage et de mouture. Que vous traitiez des matériaux fragiles, de la biomasse ou d'autres substances, notre expertise vous assure d'obtenir l'équipement adapté pour une réduction de taille de particules efficace et fiable.
Nous fournissons :
- Des broyeurs à marteaux durables conçus pour les applications difficiles.
- Des conseils d'experts pour sélectionner la technologie idéale pour votre matériau spécifique et vos objectifs de production.
- Un support complet pour maximiser votre efficacité opérationnelle et minimiser les temps d'arrêt.
Discutons de votre projet. Contactez nos experts dès aujourd'hui pour trouver le système de réduction de taille parfait pour vos besoins de laboratoire.

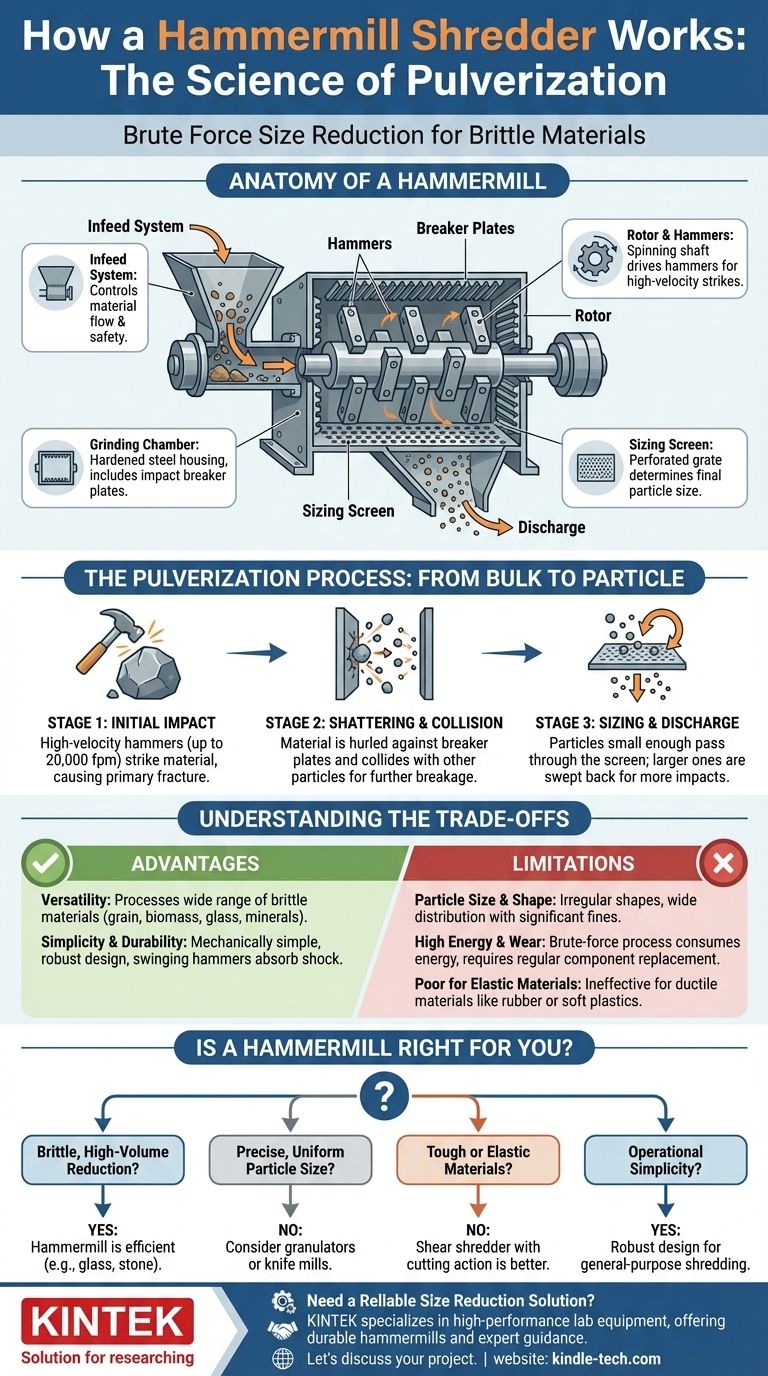

Guide Visuel
