Quelles sont les caractéristiques clés de la cellule électrolytique à cinq ports à bain-marie ? Contrôle de précision pour les expériences électrochimiques

À la base, la cellule électrolytique à cinq ports à bain-marie est un outil spécialisé conçu pour le contrôle et la polyvalence dans les expériences électrochimiques. Ses principales caractéristiques comprennent un corps en verre à double paroi pour un contrôle précis de la température via un bain-marie circulant, cinq ports d'accès pour une configuration flexible des électrodes et des sondes, un support pour un capillaire de Luggin afin d'assurer des mesures précises, et des dispositions pour contrôler l'atmosphère gazeuse à l'intérieur de la cellule.

Cette cellule est plus qu'un simple récipient ; c'est un micro-environnement hautement contrôlé. Sa conception privilégie l'isolation et la gestion des variables clés d'une expérience – température, potentiel et atmosphère – pour fournir des données électrochimiques reproductibles et précises.

Gestion de la température de précision : l'avantage du bain-marie

Une caractéristique déterminante de cette cellule est le corps en verre chemisé à double paroi. Cela permet à un liquide à température contrôlée, généralement de l'eau, de circuler autour de la chambre de réaction interne.

Atteindre la stabilité thermique

Le bain-marie circulant agit comme un grand puits ou une grande source thermique. Il absorbe efficacement l'excès de chaleur généré par la réaction électrochimique ou isole la cellule des fluctuations de la température ambiante de la pièce.

Cette stabilité est essentielle pour étudier les phénomènes dépendants de la température, garantissant que la dérive thermique ne devienne pas une variable cachée dans vos résultats.

Assurer une distribution uniforme de la température

La chemise d'eau assure une température constante dans toute la cellule. Cela empêche les "points chauds" localisés sur les surfaces des électrodes, ce qui peut modifier les vitesses de réaction et entraîner des données incohérentes.

Une distribution uniforme est essentielle pour obtenir des mesures fiables dans les études de cinétique, de catalyse et d'électrodéposition.

Permettre des études sensibles à la température

De nombreux processus électrochimiques, tels que l'électrosynthèse organique ou l'analyse de matériaux de batterie, sont très sensibles à la température. Cette cellule fournit l'environnement thermique stable et contrôlé requis pour de tels travaux.

Flexibilité expérimentale inégalée : la conception à cinq ports

Les cinq ports du couvercle de la cellule (généralement en PTFE) sont la clé de son adaptabilité. Ils permettent au chercheur de construire une configuration personnalisée adaptée à l'expérience spécifique.

La configuration standard des électrodes

Trois ports sont généralement utilisés pour la configuration standard à trois électrodes : l'électrode de travail (où la réaction d'intérêt se produit), la contre-électrode (qui complète le circuit) et l'électrode de référence (qui fournit une référence de potentiel stable).

Le rôle critique du capillaire de Luggin

Un port est spécifiquement conçu pour accueillir un capillaire de Luggin. Ce tube mince permet de placer la pointe de l'électrode de référence très près de la surface de l'électrode de travail.

Son but est de minimiser la chute iR – une erreur de mesure de potentiel causée par la résistance de l'électrolyte. L'utilisation d'un capillaire de Luggin est essentielle pour des mesures précises, en particulier dans les solutions à faible conductivité.

Contrôle de l'atmosphère gazeuse

Un autre port est utilisé pour un tube d'entrée/sortie de gaz. Cela vous permet de purger l'électrolyte avec un gaz inerte comme l'azote ou l'argon pour éliminer l'oxygène dissous, qui peut interférer avec de nombreuses réactions.

Alternativement, il peut être utilisé pour introduire un gaz réactif spécifique, tel que le CO2, dans la solution pour des études comme la réduction électrochimique.

Techniques et accessoires avancés

La conception du port est souvent compatible avec des équipements spécialisés comme une électrode à disque rotatif (EDR) pour les études hydrodynamiques ou des tiges d'extension d'électrode pour un positionnement personnalisé.

Comprendre les compromis et les limites pratiques

Bien que puissante, cette cellule a des contraintes pratiques que chaque utilisateur doit comprendre pour assurer la sécurité et l'intégrité des données.

Contraintes matérielles : Verre et PTFE

Le corps de la cellule est en verre, ce qui le rend fragile. Il doit toujours être manipulé avec soin pour éviter la casse.

Bien que le corps en verre puisse être stérilisé par autoclavage (par exemple, à 121°C), le couvercle et les bouchons en polytétrafluoroéthylène (PTFE) ne peuvent pas être chauffés. Le PTFE se dilate considérablement lorsqu'il est chauffé et peut ne pas retrouver sa forme originale, compromettant l'étanchéité de la cellule.

Assemblage et étanchéité

Un assemblage correct est crucial. La configuration standard comprend souvent un dispositif d'étanchéité liquide et des bouchons en PTFE pour garantir l'étanchéité du système. Une mauvaise étanchéité peut entraîner une contamination par l'atmosphère ambiante.

Faire le bon choix pour votre recherche

Pour tirer le meilleur parti de cette cellule, configurez-la pour relever le défi principal de votre expérience spécifique.

• Si votre objectif principal est les études cinétiques ou thermodynamiques : La fonction bain-marie est non négociable pour atteindre la stabilité de température requise.
• Si votre objectif principal est la corrosion ou les milieux à haute impédance : L'utilisation du capillaire de Luggin est essentielle pour obtenir une mesure précise du potentiel de l'électrode.
• Si votre objectif principal est les réactions sensibles à l'oxygène : Utilisez le port d'entrée de gaz pour purger soigneusement l'électrolyte avec un gaz inert avant et pendant votre expérience.
• Si votre objectif principal est les phénomènes de transfert de masse : Assurez-vous que votre configuration est compatible avec une électrode à disque rotatif (EDR) pour contrôler le flux convectif vers votre électrode.

En fin de compte, maîtriser cette cellule consiste à tirer parti de sa modularité pour contrôler systématiquement les variables qui comptent le plus dans votre expérience.

Tableau récapitulatif :

Caractéristique	Avantage clé
Bain-marie à double paroi	Contrôle précis de la température et chauffage uniforme pour des résultats stables et reproductibles.
Cinq ports d'accès	Flexibilité maximale pour les électrodes, les sondes, les entrées de gaz et les accessoires spécialisés.
Port capillaire de Luggin	Permet une mesure précise du potentiel en minimisant la chute iR dans l'électrolyte.
Port d'entrée/sortie de gaz	Contrôle l'atmosphère de la cellule (par exemple, purge de l'oxygène ou introduction de gaz réactifs).
Corps en verre et couvercle en PTFE	Chimiquement inerte et autoclavable (corps uniquement) pour une large gamme d'expériences.

Prêt à atteindre un contrôle supérieur dans votre recherche électrochimique ?

La cellule électrolytique à cinq ports à bain-marie est conçue pour les chercheurs qui exigent précision et polyvalence. Chez KINTEK, nous sommes spécialisés dans la fourniture d'équipements de laboratoire de haute qualité, y compris des cellules électrochimiques et des accessoires, pour soutenir votre travail novateur.

Nous pouvons vous aider à :

• Sélectionner la bonne configuration pour votre application spécifique, de la cinétique aux études de corrosion.
• Assurer des données précises et reproductibles en contrôlant la température, le potentiel et l'atmosphère.
• Améliorer les capacités de votre laboratoire avec des équipements fiables conçus pour des exigences expérimentales rigoureuses.

Discutons de vos besoins en matière de projet. Contactez nos experts dès aujourd'hui pour trouver la solution parfaite pour les besoins de votre laboratoire.

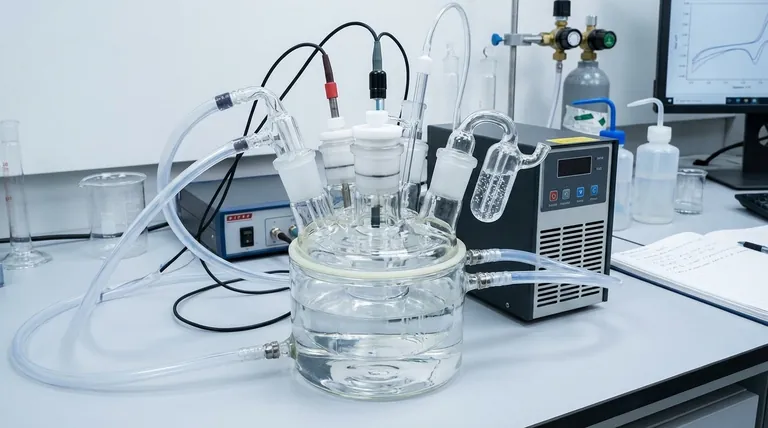

Guide Visuel
