Quels sont les principaux composants d'un lyophilisateur de laboratoire ? Un guide des 5 systèmes essentiels

À la base, un lyophilisateur de laboratoire est un système intégré construit autour de cinq composants essentiels : une chambre de séchage où les échantillons sont placés, un condenseur ou « piège froid » pour capturer l'humidité, un système de réfrigération pour refroidir le condenseur, un système de vide pour abaisser la pression, et un système de contrôle pour gérer l'ensemble du processus. Ces pièces fonctionnent de concert pour créer l'environnement précis de basse température et de basse pression requis pour la lyophilisation.

Un lyophilisateur fonctionne en congelant d'abord un échantillon, puis en créant un vide puissant qui force l'eau congelée à se transformer directement en vapeur — un processus appelé sublimation. Chaque composant joue un rôle critique et non négociable dans le contrôle de cette transition physique délicate pour préserver la structure de l'échantillon.

Les systèmes fondamentaux d'un lyophilisateur

Pour vraiment comprendre un lyophilisateur, il est préférable de le considérer non pas comme une liste de pièces, mais comme un ensemble de systèmes interconnectés, chacun ayant une tâche spécifique.

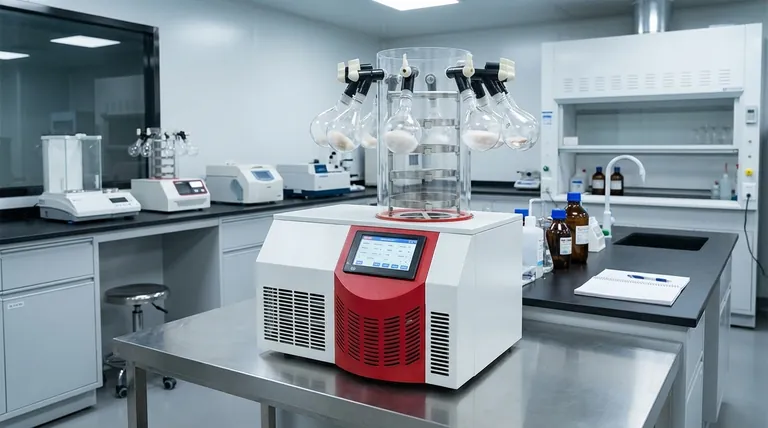

La Chambre de Séchage (La Scène)

C'est l'enceinte principale où vous placez vos échantillons. Elle peut aller d'un simple dôme en acrylique reposant sur l'unité à une chambre plus complexe en acier inoxydable avec plusieurs étagères.

Dans les modèles avancés, ces étagères peuvent être chauffées ou refroidies. Le contrôle précis de la température des étagères fournit de l'énergie aux échantillons, ce qui aide à accélérer le processus de sublimation de manière contrôlée.

Le Condenseur ou « Piège Froid » (Le Protecteur)

Le condenseur est sans doute le composant le plus critique pour la santé du système. C'est une surface extrêmement froide (souvent -50°C à -85°C ou moins) située entre la chambre de séchage et la pompe à vide.

Son seul but est de capturer la vapeur d'eau qui se sublime à partir de vos échantillons, la reconvertissant en glace sur les serpentins du condenseur. Cela « piège » l'humidité, l'empêchant d'entrer et de détruire la pompe à vide sensible.

Le Système de Vide (Le Moteur de la Sublimation)

Ce système, centré sur une pompe à vide, est responsable de l'abaissement de la pression atmosphérique à l'intérieur du lyophilisateur.

En créant un vide poussé (souvent inférieur à 20 Pascals), le système réduit la pression à un point inférieur au point triple de l'eau. C'est la clé physique qui permet à la glace de se transformer directement en vapeur sans d'abord fondre en liquide.

Le Système de Réfrigération (Le Moteur)

Le système de réfrigération est le cheval de trait qui génère le froid intense requis par le condenseur. Il fonctionne de manière très similaire à un congélateur domestique, mais il est nettement plus puissant.

Il se compose d'un compresseur, d'un échangeur de chaleur, d'un détendeur et de serpentins d'évaporation. Ces composants travaillent ensemble en boucle fermée pour extraire la chaleur et atteindre les températures ultra-basses nécessaires pour piéger efficacement la vapeur d'eau.

Le Système de Contrôle (Le Cerveau)

Le système de contrôle intègre et gère tous les autres composants. Il surveille la température du condenseur et des étagères, ainsi que le niveau de pression du système de vide.

Pour les matériaux sensibles comme les vaccins ou les enzymes, un système de contrôle sophistiqué qui permet des « recettes » de séchage programmables et multi-étapes est essentiel pour obtenir des résultats cohérents et réussis.

Comprendre les Compromis et les Considérations Clés

Choisir ou utiliser un lyophilisateur implique d'équilibrer la performance avec les exigences spécifiques de votre application. Comprendre les compromis est crucial.

Température du Piège Froid par Rapport au Type d'Échantillon

La température requise de votre piège froid est dictée par le point de congélation du solvant de votre échantillon. Bien que l'eau puisse être piégée efficacement à -50°C, les échantillons contenant des alcools ou d'autres solvants avec des points de congélation plus bas nécessitent un piège beaucoup plus froid (-85°C ou moins) pour être capturés efficacement.

Chauffage des Étagères par Rapport au Temps de Séchage

Bien que l'ajout de chaleur via les étagères puisse réduire considérablement le temps de séchage, une chaleur excessive peut provoquer la fonte ou l'effondrement de votre échantillon, le détruisant. Le compromis se situe entre la vitesse et la sécurité, nécessitant une optimisation minutieuse pour chaque type d'échantillon.

Protection de la Pompe à Vide

Le piège froid est la principale défense de la pompe à vide, mais il n'est pas infaillible. Si le condenseur est surchargé de glace ou n'est pas assez froid, l'humidité peut passer à travers jusqu'à la pompe. Les changements d'huile réguliers (pour les pompes scellées à l'huile) et les procédures d'arrêt appropriées sont non négociables pour assurer une longue durée de vie opérationnelle.

Faire le Bon Choix pour Votre Application

Votre décision finale doit être guidée par la nature de vos échantillons et les objectifs de votre travail.

• Si votre objectif principal est la conservation d'échantillons de routine : Un système de base avec un vide fiable et un piège froid standard de -50°C est probablement suffisant.
• Si votre objectif principal est les produits biologiques sensibles (enzymes, vaccins) : Privilégiez un système avec un contrôle précis et programmable de la température des étagères pour garantir l'intégrité de l'échantillon.
• Si votre objectif principal est les échantillons avec des solvants organiques : Vous devez sélectionner une unité avec un piège froid à basse température (-85°C ou moins) et potentiellement une pompe à vide hybride chimiquement résistante.

En comprenant comment ces composants fondamentaux s'unissent pour contrôler la température et la pression, vous pouvez maîtriser efficacement le processus de lyophilisation pour vos objectifs de recherche spécifiques.

Tableau Récapitulatif :

Composant	Fonction Principale	Considération Clé
Chambre de Séchage	Contient les échantillons ; les étagères peuvent fournir une chaleur contrôlée.	Matériau (acier inoxydable vs acrylique) ; contrôle de la température des étagères.
Condenseur (Piège Froid)	Capture la vapeur d'eau, protégeant la pompe à vide.	Température (-50°C à -85°C+) basée sur le solvant de l'échantillon.
Système de Vide	Abaisse la pression pour permettre la sublimation.	Atteint une pression inférieure au point triple de l'eau (<20 Pa).
Système de Réfrigération	Refroidit le condenseur à des températures ultra-basses.	Puissance et fiabilité du compresseur pour des performances constantes.
Système de Contrôle	Gère et intègre tous les autres composants.	Programmabilité pour les échantillons sensibles (ex. vaccins, enzymes).

Prêt à Maîtriser la Lyophilisation dans Votre Laboratoire ?

Comprendre les composants est la première étape. Choisir le bon lyophilisateur pour vos échantillons spécifiques — qu'il s'agisse de produits biologiques sensibles, de matériaux avec solvants ou de préparations de routine — est ce qui garantit le succès.

KINTEK se spécialise dans l'équipement et les consommables de laboratoire, répondant aux besoins des laboratoires. Nos experts peuvent vous aider à choisir un lyophilisateur avec la température de condenseur, le contrôle des étagères et la performance du vide précis que votre application exige.

Contactez KINTEK dès aujourd'hui pour discuter de vos besoins et vous assurer que votre laboratoire est équipé pour une préservation optimale des échantillons et des résultats de recherche.

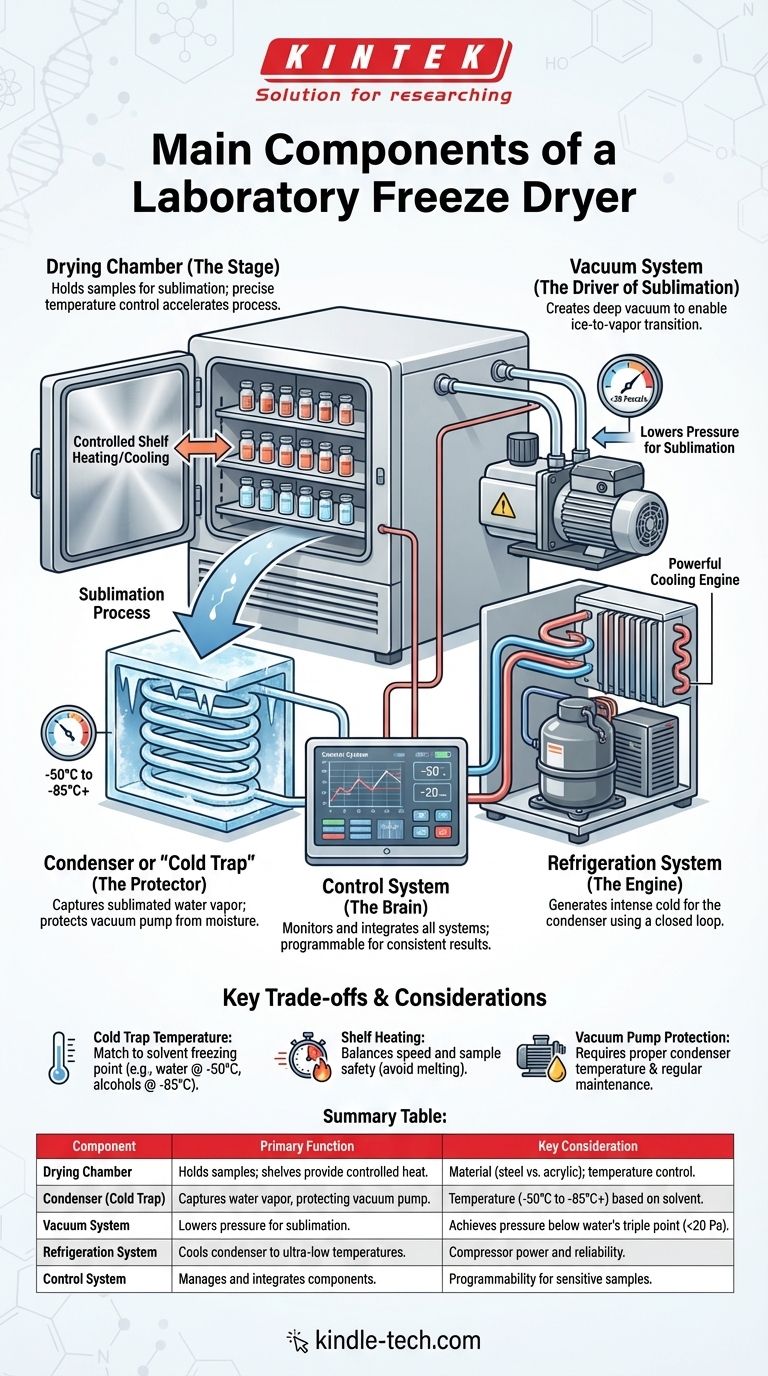

Guide Visuel
