Quelles sont les méthodes de refroidissement des systèmes hydrauliques ? Prévenir la surchauffe grâce au refroidissement passif et actif

Les principales méthodes de refroidissement d'un système hydraulique se répartissent en deux catégories : passif et actif. Le refroidissement passif repose sur la dissipation naturelle de la chaleur par des composants tels qu'un grand réservoir et des tuyauteries à ailettes. Le refroidissement actif utilise des échangeurs de chaleur dédiés, qui sont le plus souvent refroidis par air (comme le radiateur d'une voiture) ou par eau (utilisant une conception à faisceau tubulaire) pour éliminer agressivement la chaleur du fluide hydraulique.

Le défi central du refroidissement hydraulique n'est pas seulement d'éliminer la chaleur, mais de comprendre que la chaleur est un symptôme direct de l'inefficacité du système. La solution la plus robuste commence toujours par minimiser la génération de chaleur avant de sélectionner une méthode de refroidissement appropriée pour gérer le reste inévitable.

Pourquoi les systèmes hydrauliques surchauffent-ils ?

Avant de choisir une méthode de refroidissement, il est essentiel de comprendre la source de la chaleur. Dans tout système hydraulique, la chaleur est simplement un produit de rebut : de l'énergie qui n'est pas convertie en travail utile.

L'inefficacité est la source de chaleur

Chaque fois que le fluide hydraulique traverse un composant, il subit une chute de pression.

Si cette chute de pression n'effectue pas de travail (comme déplacer un vérin ou faire tourner un moteur), l'énergie est directement convertie en chaleur. C'est un principe fondamental de la thermodynamique.

Causes courantes de chaleur inutile

Une chaleur excessive est souvent le signe d'un défaut de conception ou d'un problème de maintenance. Les coupables courants comprennent :

• Vannes de sécurité : Une vanne de sécurité qui dérive constamment est une source majeure de chaleur.
• Composants sous-dimensionnés : Des conduites, des vannes ou des filtres trop petits obligent la pompe à travailler plus fort, créant des chutes de pression et de la chaleur.
• Viscosité incorrecte du fluide : Un fluide trop épais ou trop fluide augmente la friction et l'inefficacité.
• Fuites internes : Des pompes, des moteurs ou des vérins usés permettent au fluide haute pression de fuir en interne, générant une chaleur importante.

Stratégies de refroidissement passif contre actif

L'approche pour gérer cette chaleur perdue peut être décomposée en deux stratégies distinctes.

Refroidissement passif : La première ligne de défense

Le refroidissement passif exploite les composants du système lui-même pour rayonner la chaleur dans l'environnement ambiant sans matériel de refroidissement dédié.

Le composant le plus important est le réservoir hydraulique. Un grand réservoir offre une plus grande surface pour la dissipation de la chaleur et permet au fluide de refroidir naturellement plus longtemps. L'utilisation de tuyauteries en acier au lieu de flexibles lorsque cela est possible peut également aider à rayonner la chaleur.

Refroidissement actif : Lorsque le passif ne suffit pas

Lorsque les méthodes passives sont insuffisantes pour la charge thermique du système, un circuit de refroidissement actif est nécessaire.

Cela implique l'ajout d'un échangeur de chaleur, un dispositif spécifiquement conçu pour transférer l'énergie thermique de l'huile hydraulique vers un autre milieu, comme l'air ou l'eau.

Un regard approfondi sur les méthodes de refroidissement actif

Les refroidisseurs actifs sont intégrés au circuit hydraulique pour cibler et éliminer directement la chaleur du fluide.

Échangeurs de chaleur refroidis par air

Un échangeur de chaleur refroidi par air, souvent appelé radiateur, fonctionne en faisant passer le fluide hydraulique chaud à travers une série de tubes.

Ces tubes sont recouverts de fines ailettes pour maximiser la surface exposée à l'air. Un ventilateur (électrique ou entraîné par le moteur) force l'air ambiant à travers ces ailettes, emportant la chaleur. C'est la méthode la plus courante utilisée dans les applications hydrauliques mobiles.

Échangeurs de chaleur refroidis par eau

Un échangeur de chaleur refroidi par eau est généralement une conception à faisceau tubulaire (shell-and-tube). Dans cette configuration, l'huile hydraulique chaude circule dans la « calandre » (shell) tandis que l'eau froide circule à travers un faisceau de tubes à l'intérieur.

La chaleur est transférée de l'huile à l'eau, qui est ensuite évacuée. Cette méthode est extrêmement efficace et courante dans les environnements industriels ou marins où un approvisionnement constant en eau fraîche est disponible.

Refroidissement hors ligne contre en ligne

Un refroidisseur peut être placé en ligne, généralement sur la conduite de retour principale avant que le fluide n'entre dans le réservoir. C'est une installation simple et courante.

Alternativement, une boucle de refroidissement hors ligne (ou « boucle de rein ») utilise une petite pompe séparée pour faire circuler constamment le fluide du réservoir, à travers l'échangeur de chaleur, et vers le réservoir. Cela assure un refroidissement plus constant, indépendant du fonctionnement du système principal.

Comprendre les compromis : Air contre Eau

Choisir entre le refroidissement par air et par eau implique d'équilibrer les performances, le coût et les facteurs environnementaux.

Capacité d'élimination de la chaleur

L'eau est bien plus efficace pour absorber et transporter la chaleur que l'air. Pour les systèmes ayant des charges thermiques très élevées et continues, un échangeur refroidi à l'eau est la solution la plus puissante.

Considérations environnementales

Les refroidisseurs à air transfèrent la chaleur directement à l'air ambiant, ce qui peut poser problème dans des environnements clos ou déjà chauds.

Les refroidisseurs à eau nécessitent une source d'eau constante (provenant d'une tour, d'un refroidisseur ou d'une alimentation municipale) et un plan pour son évacuation. La qualité de l'eau est également une préoccupation, car l'eau dure peut provoquer l'entartrage et réduire l'efficacité.

Coût et complexité

Les refroidisseurs à air sont souvent des unités autonomes qui sont plus simples et moins coûteuses à installer.

Les refroidisseurs à eau nécessitent une tuyauterie supplémentaire pour l'alimentation et le retour de l'eau, ce qui augmente la complexité de l'installation et introduit plus de points de défaillance potentiels (fuites, corrosion).

Exigences de maintenance

Les refroidisseurs à air sont sensibles à l'encrassement par les débris transportés par l'air tels que la poussière, la saleté et la brume d'huile, qui peuvent isoler les ailettes et réduire considérablement les performances. Ils nécessitent un nettoyage régulier.

Les refroidisseurs à eau peuvent souffrir de blocages internes dus aux dépôts minéraux (tartre), aux sédiments ou à la croissance biologique, ce qui peut nécessiter un rinçage chimique.

Faire le bon choix pour votre système

Votre sélection doit être basée sur une compréhension claire des exigences de votre application et de votre environnement d'exploitation. Concentrez-vous d'abord sur la conception d'un système efficace qui génère un minimum de chaleur perdue, puis choisissez un refroidisseur pour gérer la charge thermique restante.

• Si votre priorité est l'équipement mobile ou la simplicité d'installation : Un échangeur de chaleur refroidi par air est presque toujours le bon choix.
• Si votre priorité est de gérer des charges thermiques élevées et continues dans une usine : Un système refroidi à l'eau offre des performances thermiques supérieures et plus compactes.
• Si votre priorité est la précision et la stabilité : Un circuit de refroidissement hors ligne (boucle de rein) offre un contrôle de température constant, indépendant des cycles de service de la machine.

Une gestion thermique proactive est le fondement d'un système hydraulique fiable et durable.

Tableau récapitulatif :

Méthode	Fonctionnement	Idéal pour
Refroidissement passif	Dissipation naturelle de la chaleur via réservoir/tuyauterie	Systèmes à faible chaleur, première ligne de défense
Refroidi par air (Radiateur)	Le ventilateur force l'air à travers des tubes à ailettes contenant de l'huile chaude	Équipement mobile, installations plus simples
Refroidi par eau (Faisceau tubulaire)	L'eau froide circule dans des tubes pour absorber la chaleur de l'huile	Environnements industriels à forte chaleur, efficacité maximale

Besoin d'une solution de refroidissement fiable pour votre système hydraulique ?

La surchauffe entraîne la dégradation du fluide, l'usure des composants et des temps d'arrêt coûteux. KINTEK est spécialisée dans l'équipement de laboratoire et les consommables qui maintiennent vos systèmes — et vos recherches — fluides et efficaces.

Contactez nos experts dès aujourd'hui pour discuter de vos défis spécifiques en matière de gestion thermique et découvrir la bonne solution pour les besoins de votre laboratoire.

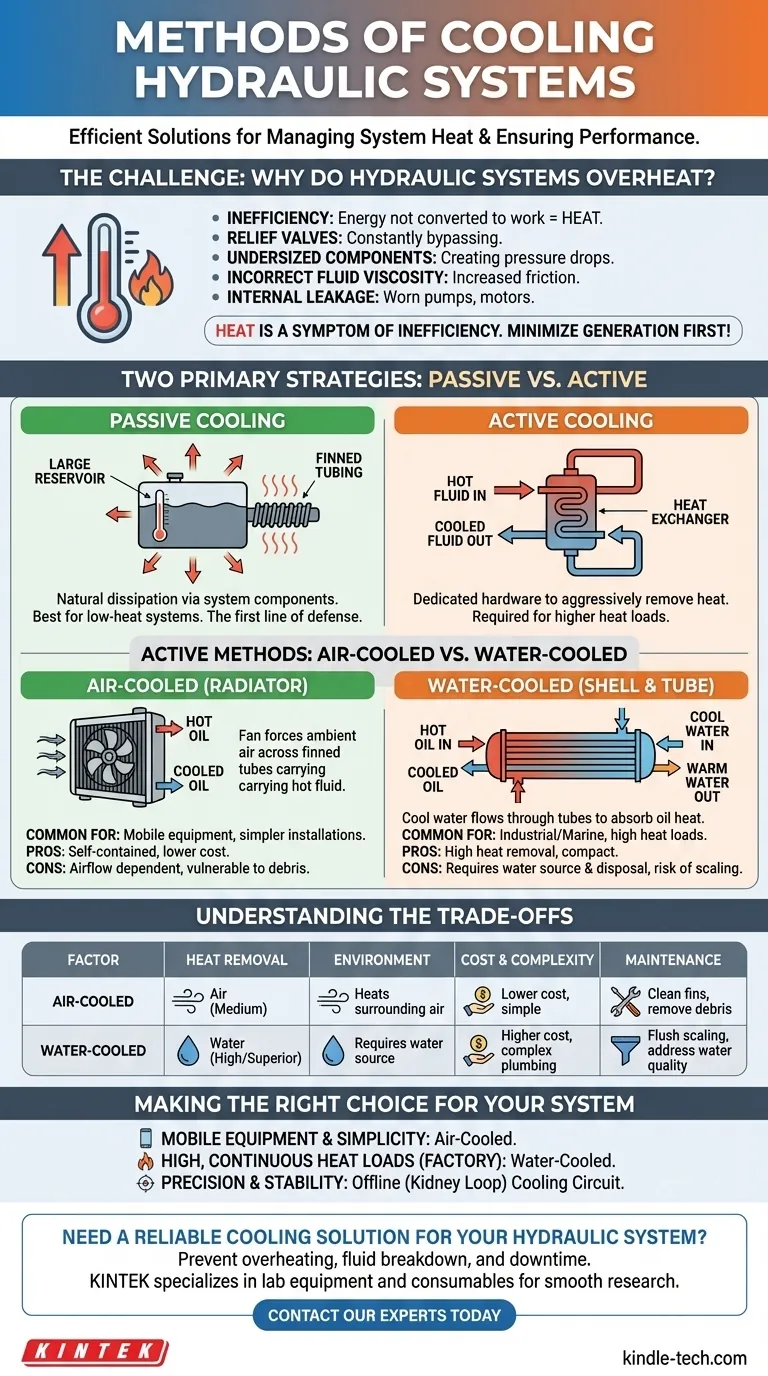

Guide Visuel
