Pour une cellule électrochimique standard, les spécifications d'ouverture sont dictées par son utilisation prévue. Une cellule non scellée possède généralement trois trous de Φ 6,2 mm, conçus pour une configuration de base à trois électrodes. Une cellule scellée étend cela, comportant trois trous de Φ 6,2 mm et deux trous plus petits de Φ 3,2 mm pour permettre une atmosphère contrôlée.
Le nombre et la taille des ouvertures sur une cellule électrolytique ne sont pas arbitraires ; ils reflètent directement le contrôle expérimental requis. La principale différence entre les cellules scellées et non scellées est l'ajout de ports dédiés à la gestion de l'environnement gazeux.
Comprendre les configurations standard
La disposition standard des ouvertures est la base de la plupart des expériences électrochimiques. Comprendre son objectif est essentiel pour sélectionner le bon équipement.
La cellule non scellée : simplicité et accessibilité
Une cellule non scellée est l'outil de travail pour l'analyse électrochimique de routine dans un environnement à l'air libre. Sa configuration standard est de trois trous, chacun d'un diamètre de Φ 6,2 mm.
Ces trois ports sont conçus pour accueillir un système à trois électrodes standard : une électrode de travail, une contre-électrode (ou auxiliaire) et une électrode de référence. Cette configuration est idéale pour la voltamétrie cyclique de base, les objectifs éducatifs et toute expérience où l'exposition atmosphérique n'est pas un problème.
La cellule scellée : contrôle et gestion des gaz
Une cellule scellée est requise pour les expériences sensibles à l'air ou impliquant des réactifs ou des produits gazeux. Sa configuration standard comprend trois trous de Φ 6,2 mm et deux trous supplémentaires de Φ 3,2 mm.
Les trois ports plus grands servent le même objectif que dans la cellule non scellée — maintenir les électrodes. Les deux ports plus petits de Φ 3,2 mm sont des ports de gaz, conçus pour des tubes de petit diamètre. Ils vous permettent de purger l'électrolyte avec un gaz inerte (comme l'azote ou l'argon) pour éliminer l'oxygène dissous ou pour étudier les réactions impliquant des gaz spécifiques.
Le but derrière les tailles
Chaque diamètre d'ouverture est un choix standard de l'industrie fait pour des raisons pratiques, tout comme les ports d'un ordinateur sont standardisés pour des périphériques spécifiques.
Le "port d'électrode" Φ 6,2 mm
Ce diamètre plus grand est la norme de facto pour la plupart des électrodes électrochimiques disponibles dans le commerce. Il assure un ajustement sûr pour les électrodes de travail, de contre-électrode et de référence des principaux fabricants, garantissant la stabilité pendant la mesure.
Le "port de gaz" Φ 3,2 mm
Ce diamètre plus petit est spécifiquement choisi pour les tubes minces en plastique ou en PTFE utilisés pour les conduites de gaz. Il permet une connexion ajustée et étanche à l'air, ce qui est essentiel pour maintenir l'intégrité de l'environnement scellé à l'intérieur de la cellule. Un port sert d'entrée de gaz (pour le barbotage) et l'autre de ventilation ou de sortie.
Variations courantes et besoins personnalisés
Bien que les normes couvrent la plupart des cas d'utilisation, des expériences plus complexes nécessitent souvent des agencements différents.
Cellules multi-chambres et de type H
Les cellules plus complexes, telles que les cellules de type H qui séparent les compartiments anode et cathode, appliquent ces mêmes principes à chaque chambre. Chaque section peut avoir son propre ensemble de ports d'électrode et de gaz pour permettre un contrôle et une mesure indépendants.
Quand envisager des ouvertures personnalisées
Vous devez vérifier les dimensions et envisager une configuration personnalisée si votre expérience implique des composants non standard. Cela inclut l'utilisation d'électrodes surdimensionnées ou fabriquées sur mesure, l'ajout de capteurs supplémentaires pour la température ou le pH, ou l'incorporation d'un capillaire de Luggin pour une compensation précise de la chute IR.
Comprendre les compromis
Choisir entre une cellule scellée et non scellée est une décision fondamentale qui a un impact sur vos capacités expérimentales et votre complexité.
Contrôle vs. Simplicité
Une cellule scellée offre un contrôle précis sur l'environnement chimique, ce qui est non négociable pour la recherche sensible à l'air. Cependant, cela se fait au prix d'une complexité de configuration accrue.
Une cellule non scellée offre une simplicité et une facilité d'utilisation maximales. Elle est parfaite pour un criblage rapide et des analyses robustes, mais elle est totalement inadaptée aux expériences où une atmosphère inerte est requise.
Le risque d'incompatibilité
Vérifiez toujours le diamètre extérieur de vos électrodes, sondes et tubes à gaz avant d'acheter une cellule. Bien que Φ 6,2 mm soit une norme courante pour les électrodes, ce n'est pas universel. Supposer la compatibilité sans vérifier est une erreur fréquente et coûteuse.
Faire le bon choix pour votre objectif
Sélectionnez la configuration de votre cellule en fonction des exigences spécifiques de votre analyse électrochimique.
- Si votre objectif principal est la voltamétrie de routine ou l'analyse générale à l'air libre : Une cellule non scellée avec trois ports Φ 6,2 mm est le choix le plus efficace et le plus simple.
- Si votre objectif principal est l'étude de matériaux sensibles à l'air, les réactions d'évolution de gaz ou si vous avez besoin d'une atmosphère inerte : Une cellule scellée avec des ports Φ 6,2 mm et Φ 3,2 mm est essentielle pour des résultats valides.
- Si votre objectif principal implique un équipement spécialisé comme des électrodes surdimensionnées, des capteurs supplémentaires ou un capillaire de Luggin : Vous devez confirmer toutes les dimensions des composants et devrez probablement demander une cellule configurée sur mesure.
Faire correspondre la conception de la cellule à vos besoins expérimentaux est la première étape vers l'obtention de données électrochimiques fiables et reproductibles.
Tableau récapitulatif :
| Type de cellule | Configuration d'ouverture standard | Cas d'utilisation principal |
|---|---|---|
| Cellule non scellée | Trois trous de Φ 6,2 mm | Expériences de base à trois électrodes à l'air libre (par exemple, voltamétrie de routine) |
| Cellule scellée | Trois trous de Φ 6,2 mm + Deux trous de Φ 3,2 mm | Expériences nécessitant une atmosphère inerte ou une gestion des gaz (par exemple, études sensibles à l'air) |
Assurez le succès de vos expériences électrochimiques
Choisir la bonne cellule avec la configuration d'ouverture correcte est essentiel pour obtenir des données fiables. Que vous ayez besoin d'une cellule non scellée standard pour une analyse de routine ou d'une cellule scellée pour une recherche sensible à l'air, KINTEK possède l'expertise et l'équipement pour soutenir votre travail.
Nous fournissons :
- Cellules électrochimiques standard et personnalisées : Adaptées à vos exigences spécifiques en matière d'électrodes et de gestion des gaz.
- Équipement de laboratoire de haute qualité : Composants durables et précis pour des résultats constants.
- Support expert : Notre équipe comprend les besoins des laboratoires et peut vous aider à sélectionner la configuration parfaite.
Ne laissez pas une cellule incompatible compromettre votre recherche. Laissez KINTEK, votre partenaire en équipement et consommables de laboratoire, vous fournir la bonne solution pour votre analyse électrochimique.
Contactez nos experts dès aujourd'hui pour discuter de vos besoins spécifiques en matière de cellules et obtenir un devis !

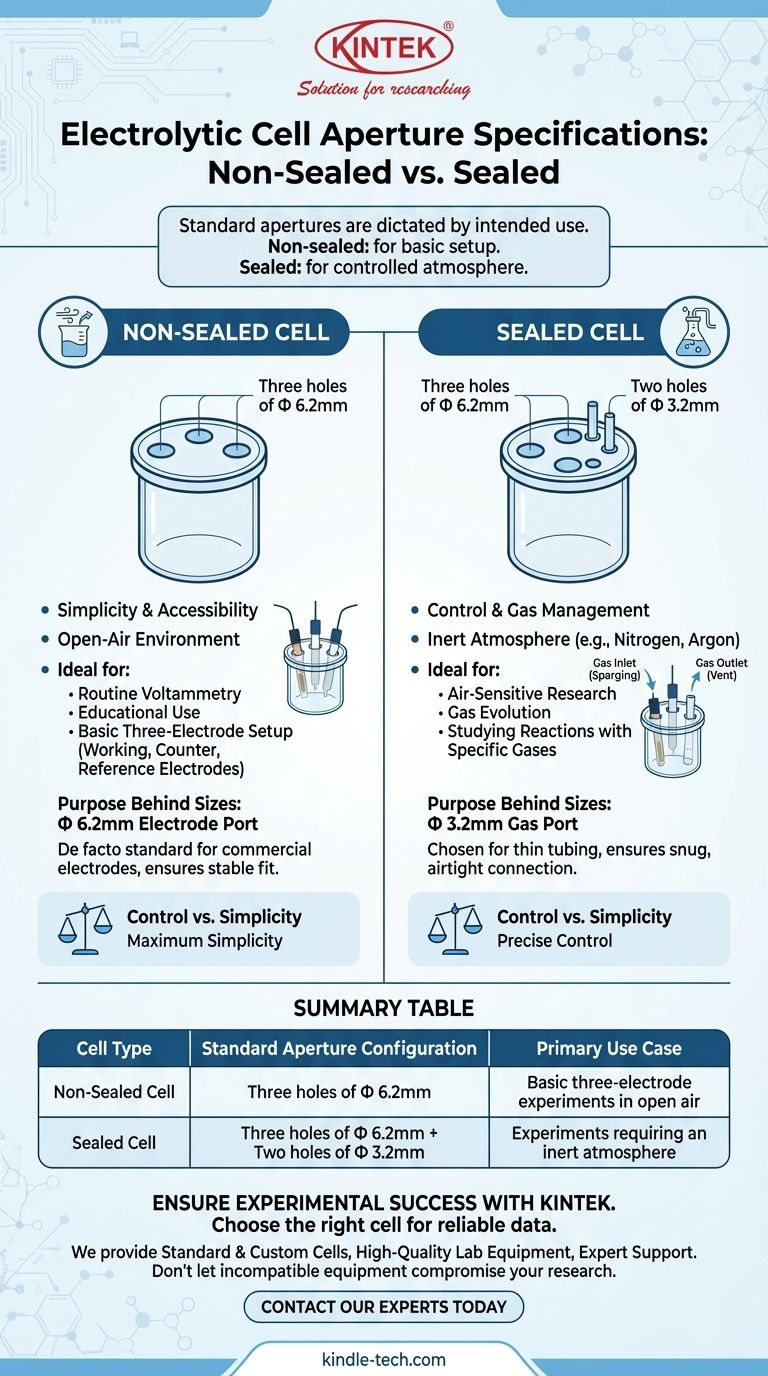

Guide Visuel
