Dans la recherche électrochimique, une cellule électrolytique optique à fenêtre latérale est un récipient spécialisé conçu pour les expériences qui fusionnent l'analyse optique avec l'électrochimie. Sa caractéristique déterminante est une fenêtre en quartz transparente intégrée sur son côté, qui permet à un chercheur de diriger la lumière sur une électrode tout en mesurant simultanément la réponse électrique et en observant les changements optiques à sa surface. Cette conception en fait un outil indispensable pour l'étude des processus chimiques pilotés par la lumière.
La véritable valeur d'une cellule à fenêtre latérale réside dans sa capacité à transformer une expérience électrochimique d'une « boîte noire » de données électriques en un événement observable. Elle vous permet de corréler directement ce que vous voyez (comme les changements de couleur ou la formation de gaz) avec ce que vous mesurez (courant et tension).
Le problème : voir l'intérieur de la réaction
Dans une configuration électrochimique standard, vous pouvez contrôler et mesurer précisément les paramètres électriques tels que la tension et le courant. Cependant, vous ne pouvez souvent pas voir ce qui se passe physiquement à la surface de l'électrode où la réaction se produit.
Cette limitation rend difficile de répondre aux questions critiques concernant la formation de films, la dégradation, les changements de couleur (électrochromisme) ou l'efficacité des réactions induites par la lumière. La cellule à fenêtre latérale résout directement ce problème en créant une ligne de visée claire sur l'action.
Anatomie de la cellule
Une cellule à fenêtre latérale est un assemblage de composants de précision, chacun ayant un rôle essentiel pour assurer l'intégrité de l'expérience.
Le corps de la cellule
Le corps est le conteneur principal qui contient la solution électrolytique. Il est généralement fabriqué à partir de matériaux inertes comme le verre ou le PEEK (polyétheréthercétone) pour éviter toute réaction chimique indésirable avec la solution.
La fenêtre en quartz
C'est la caractéristique la plus critique. La fenêtre est fabriquée en verre de quartz de haute pureté car elle est transparente sur un large spectre lumineux, de l'ultraviolet (UV) au visible et au proche infrarouge (NIR). Cela permet aux chercheurs d'utiliser diverses sources lumineuses et techniques spectroscopiques.
Le but de la fenêtre est de permettre à un faisceau lumineux contrôlé d'illuminer la surface de l'électrode de travail sans être obstrué.
Interfaces d'étanchéité des électrodes
Ce sont des orifices conçus pour maintenir les trois électrodes principales d'une expérience électrochimique : l'électrode de travail, l'électrode auxiliaire et l'électrode de référence.
Ces interfaces utilisent des joints ou des joints toriques pour créer une étanchéité hermétique. Cela empêche les fuites d'électrolyte et garantit que chaque électrode est maintenue dans une position fixe et reproductible, ce qui est essentiel pour des mesures stables et précises.
Comprendre les compromis
Bien que puissantes, ces cellules spécialisées introduisent des complexités que les chercheurs doivent gérer.
L'alignement est critique
La source lumineuse, la fenêtre en quartz et la surface de l'électrode de travail doivent être parfaitement alignées. Même un léger désalignement peut faire en sorte que la lumière manque sa cible, entraînant des données incohérentes ou dénuées de sens.
Complexité et coût accrus
Comparée à un simple bécher en verre, une cellule à fenêtre latérale comporte plus de pièces à assembler, à nettoyer et à entretenir. Le quartz de haute pureté et l'usinage de précision en font également un investissement financier plus important.
Considérations relatives au chemin optique
La distance entre la fenêtre et l'électrode, ainsi que les propriétés de l'électrolyte lui-même, peuvent affecter le faisceau lumineux par diffusion ou absorption. Ces facteurs doivent être pris en compte ou corrigés lors de l'analyse des données.
Faire le bon choix pour votre objectif
Le choix de la bonne cellule électrochimique dépend entièrement de la question à laquelle vous essayez de répondre.
- Si votre objectif principal est d'étudier les réactions pilotées par la lumière : Une cellule à fenêtre latérale est essentielle pour toute expérience photoélectrochimique, telle que le test de matériaux pour la production de carburant solaire ou les photovoltaïques.
- Si votre objectif principal est de corréler les changements optiques et électriques : Cette cellule est requise pour la spectroélectrochimie, où vous mesurez les changements d'absorbance ou de fluorescence sur une électrode lorsque vous faites varier son potentiel.
- Si votre objectif principal est de mesurer uniquement les propriétés électriques : Une cellule électrochimique standard, plus simple et moins coûteuse, est plus que suffisante et beaucoup plus facile à utiliser pour la voltampérométrie cyclique ou la spectroscopie d'impédance sans composants optiques.
En fin de compte, choisir une cellule à fenêtre latérale signifie que vous avez besoin de voir ce qui se passe, et pas seulement de mesurer son effet électrique.
Tableau récapitulatif :
| Composant | Fonction | Caractéristique clé |
|---|---|---|
| Corps de la cellule | Contient la solution électrolytique | Fabriqué à partir de matériaux inertes (ex. : verre, PEEK) |
| Fenêtre en quartz | Permet à la lumière d'illuminer l'électrode de travail | Transparent de l'UV au NIR |
| Interfaces d'étanchéité des électrodes | Maintient les électrodes de travail, auxiliaire et de référence | Fournit un joint hermétique et étanche |
Prêt à éclairer votre recherche électrochimique ?
Une cellule électrolytique optique à fenêtre latérale est essentielle pour les expériences où vous devez voir la réaction, et pas seulement la mesurer. KINTEK se spécialise dans la fourniture d'équipements de laboratoire de haute qualité, y compris des cellules électrochimiques spécialisées, pour aider les chercheurs comme vous à obtenir des données précises et fiables.
Contactez-nous dès aujourd'hui pour discuter de la manière dont nos solutions peuvent améliorer vos études photoélectrochimiques ou spectroélectrochimiques. Construisons la configuration parfaite pour votre laboratoire.
Contactez nos experts maintenant !

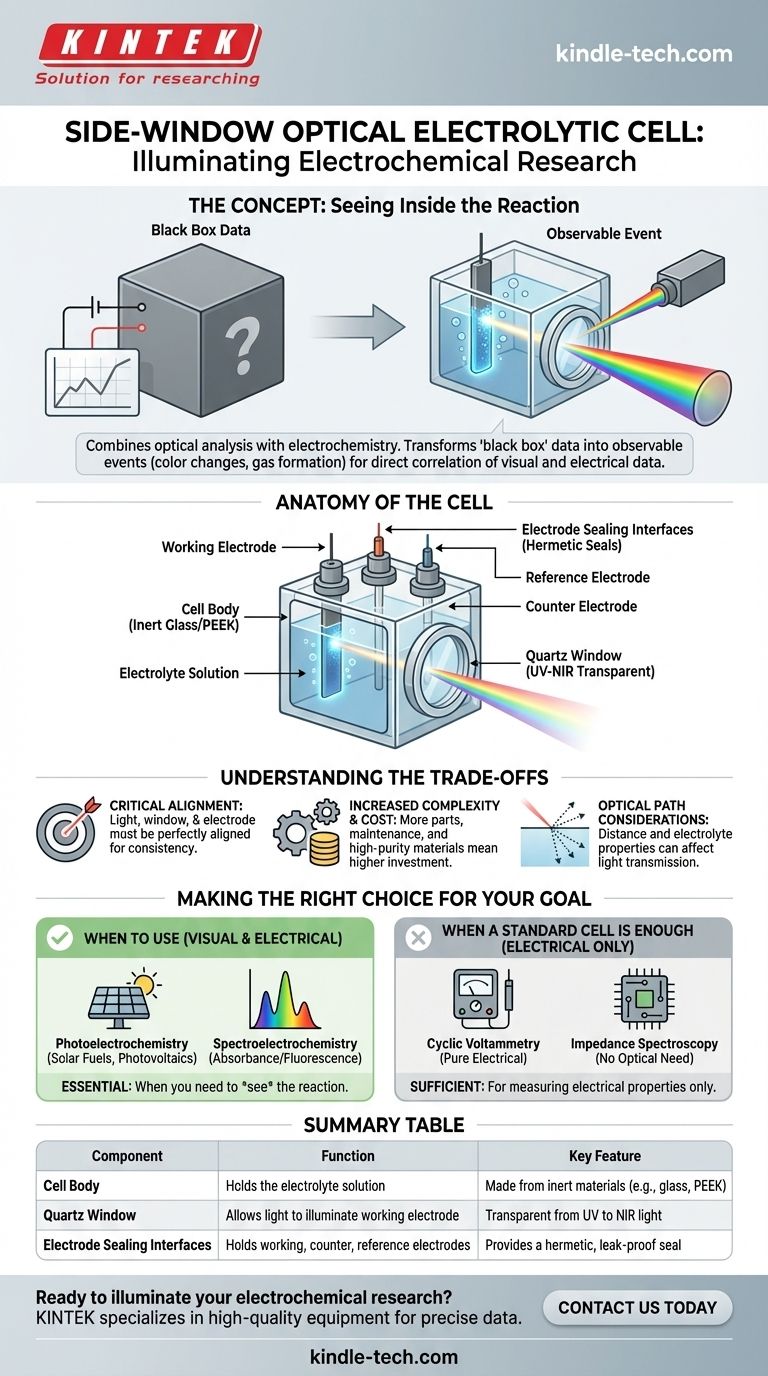

Guide Visuel
