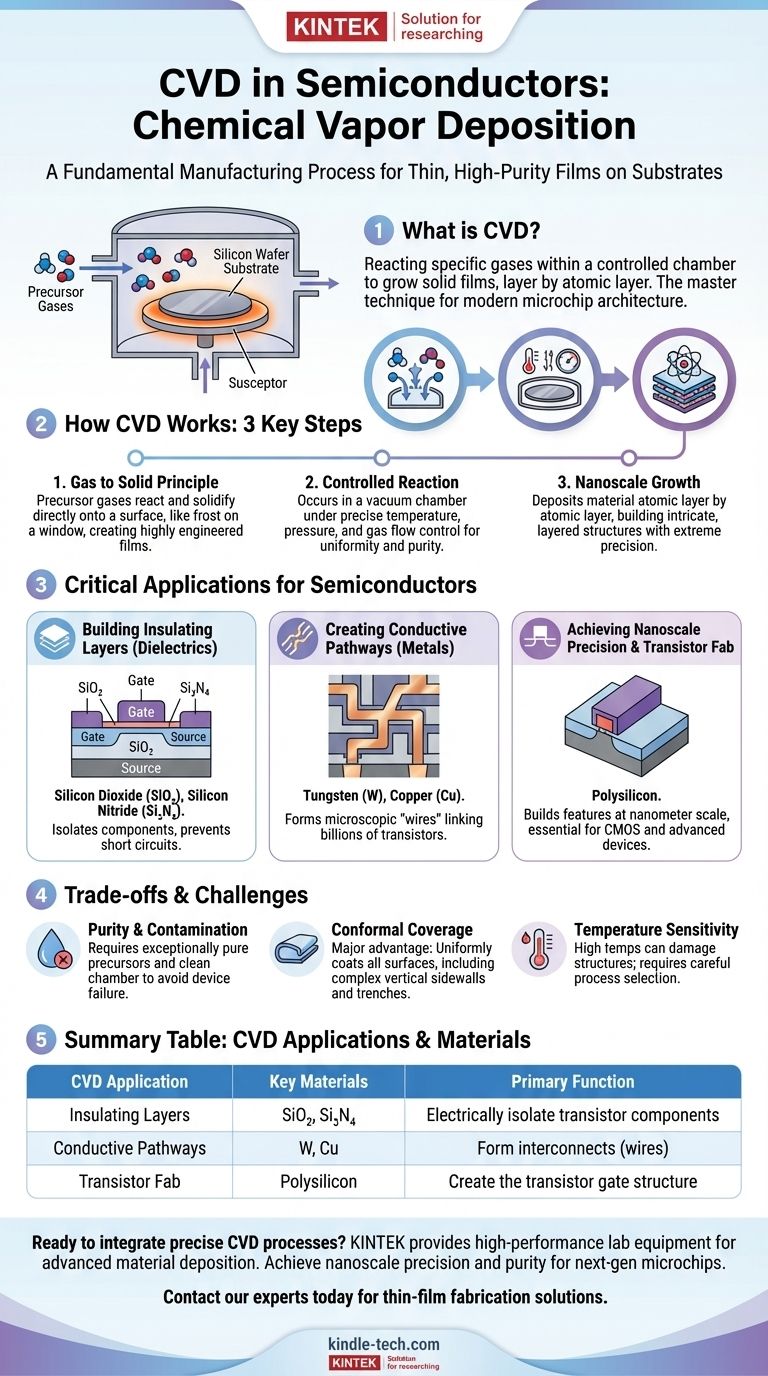

Le dépôt chimique en phase vapeur (CVD) est un processus essentiel dans la fabrication des semi-conducteurs, utilisé pour déposer des couches minces de matériaux sur les surfaces des plaquettes. Ces films sont essentiels pour la fabrication de circuits intégrés, de cellules solaires et d'autres dispositifs électroniques. Le dépôt en phase vapeur consiste à exposer un substrat (généralement une plaquette de silicium) à des précurseurs volatils qui réagissent ou se décomposent pour former le matériau souhaité sur la surface. Ce procédé est largement utilisé dans la production de la technologie CMOS, qui est à la base des microprocesseurs et des puces mémoire modernes. Le dépôt en phase vapeur est également utilisé pour créer des revêtements, des poudres, des fibres et des nanostructures, ce qui en fait une technologie polyvalente et indispensable dans l'industrie des semi-conducteurs.
Explication des points clés :

-
Définition et processus des MCV:
- Le dépôt en phase vapeur (CVD) est une technique de dépôt sous vide utilisée pour créer des couches minces de haute qualité sur des substrats, tels que des tranches de silicium.
- Le processus consiste à exposer le substrat à des précurseurs volatils, qui réagissent ou se décomposent pour former le matériau souhaité sur la surface.
- Cette méthode est hautement contrôlée et permet de créer des revêtements uniformes et performants, essentiels pour les dispositifs semi-conducteurs.
-
Applications dans la fabrication de semi-conducteurs:
- Circuits intégrés: Le dépôt en phase vapeur est utilisé pour déposer des couches minces telles que le dioxyde de silicium, le nitrure de silicium et le polysilicium, qui sont essentielles pour la construction de circuits intégrés.
- Technologie CMOS: Le dépôt en phase vapeur joue un rôle essentiel dans la production de la technologie CMOS, qui constitue l'épine dorsale des microprocesseurs modernes et des puces de mémoire.
- Cellules solaires: Le dépôt en phase vapeur (CVD) est utilisé pour faire croître des couches de silicium sur des substrats de silicium monocristallin, une étape clé dans la production de cellules solaires.
- Carbure de silicium (SiC): La CVD est utilisée pour produire du carbure de silicium 3C et 6H sur des substrats de plaquettes de silicium, ce qui est important pour les applications à haute puissance et à haute température.
-
Types de matériaux produits par CVD:
- Films minces: La CVD est utilisée pour créer des couches diélectriques, des conducteurs, des couches de passivation et des couches épitaxiales, qui sont essentielles pour la microélectronique.
- Nanostructures: Le dépôt en phase vapeur peut produire des matériaux avancés tels que des points quantiques, des nanotubes de carbone et même du diamant, qui ont des applications dans les domaines de la nanotechnologie et de l'optoélectronique.
- Revêtements et poudres: Le dépôt en phase vapeur est utilisé pour produire des revêtements d'outils, des pièces résistantes à l'usure et des composites à base de fibres à haute température, qui sont importants dans diverses applications industrielles.
-
Principaux procédés de dépôt en phase vapeur dans la fabrication des semi-conducteurs:
- STI (Isolation des tranchées peu profondes): Le dépôt en phase vapeur (CVD) est utilisé pour créer des couches isolantes qui isolent les différents composants d'une puce.
- PMD (diélectrique pré-métallique): Le dépôt en phase vapeur (CVD) dépose des couches diélectriques avant que les interconnexions métalliques ne soient formées.
- IMD (diélectrique inter-métal): La CVD est utilisée pour créer des couches isolantes entre les couches métalliques dans les interconnexions à plusieurs niveaux.
- Revêtement conforme et comblement des lacunes: Le dépôt en phase vapeur (CVD) est utilisé pour déposer des couches uniformes et combler les lacunes dans des structures complexes, afin de garantir une isolation et une conductivité adéquates.
-
Avantages du dépôt en phase vapeur dans la fabrication des semi-conducteurs:
- Précision et uniformité: La CVD permet de déposer des couches minces très uniformes et précises, ce qui est crucial pour la miniaturisation des dispositifs à semi-conducteurs.
- Polyvalence: Le dépôt en phase vapeur peut déposer une large gamme de matériaux, y compris des métaux, des céramiques et des polymères, ce qui le rend adapté à diverses applications.
- Évolutivité: Les procédés CVD sont évolutifs et peuvent être utilisés pour la fabrication de grands volumes, ce qui est essentiel pour la production de masse de semi-conducteurs.
-
Progrès récents et tendances futures:
- Supraconducteurs à haute température: Le dépôt en phase vapeur est utilisé pour produire des supraconducteurs à haute température, qui ont des applications potentielles dans la transmission d'énergie et la lévitation magnétique.
- Nanotubes de carbone: Le dépôt en phase vapeur est une méthode essentielle pour produire des nanotubes de carbone, dont on étudie l'utilisation dans l'électronique et les matériaux de la prochaine génération.
- intégration 3D: La CVD joue un rôle crucial dans le développement des circuits intégrés en 3D, où plusieurs couches de dispositifs sont empilées pour augmenter les performances et réduire la taille.
En résumé, le dépôt en phase vapeur est une technologie fondamentale dans la fabrication des semi-conducteurs, permettant la production de couches minces, de nanostructures et de matériaux avancés qui sont essentiels pour l'électronique moderne. Sa précision, sa polyvalence et son évolutivité la rendent indispensable au progrès continu de la technologie des semi-conducteurs.
Tableau récapitulatif :
Aspect | Détails |
---|---|
Définition | Technique de dépôt sous vide pour des couches minces de haute qualité sur des substrats. |
Applications | Circuits intégrés, technologie CMOS, cellules solaires, carbure de silicium. |
Matériaux produits | Films minces, nanostructures, revêtements, poudres, fibres. |
Processus clés | STI, PMD, IMD, revêtement conforme, comblement de lacunes. |
Avantages | Précision, uniformité, polyvalence, évolutivité. |
Tendances futures | Supraconducteurs à haute température, nanotubes de carbone, intégration 3D. |
