Essentiellement, l'électrodéposition pour les nanomatériaux est une technique de fabrication ascendante (bottom-up) qui utilise un courant électrique pour construire des films ou des revêtements nanostructurés atome par atome. Elle implique de faire passer un courant à travers une solution conductrice (un électrolyte), provoquant le dépôt des ions métalliques dissous sur une surface cible (l'électrode), formant ainsi un film mince avec des caractéristiques contrôlées à l'échelle nanométrique.
L'idée essentielle est que l'électrodéposition va au-delà du simple revêtement ; c'est un processus hautement contrôlable où la manipulation des paramètres électriques et de la chimie de la solution vous permet de gérer précisément la formation des cristaux, permettant la création de matériaux avec des textures et des propriétés à l'échelle nanométrique spécifiques.
Le mécanisme fondamental : des ions aux nanostructures
Pour comprendre comment fonctionne l'électrodéposition à l'échelle nanométrique, nous devons examiner les composants de base et les réactions électrochimiques qu'ils facilitent. Le processus est régi par des principes simples mais permet des résultats complexes.
Les composants de base

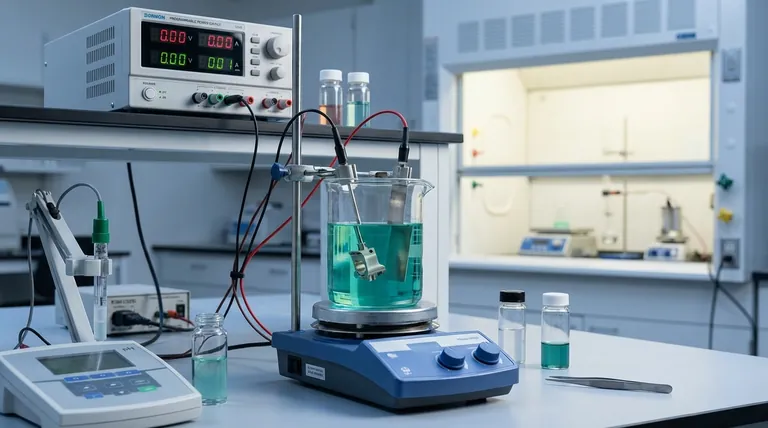

L'installation se compose de trois parties principales : deux électrodes (une cathode et une anode) et un électrolyte. L'électrolyte est une solution liquide contenant les ions dissous du matériau que vous souhaitez déposer, tels que les ions de cuivre ou d'or.
La réaction électrochimique
Lorsqu'un courant continu (CC) est appliqué, l'électrode que vous souhaitez revêtir est désignée comme la cathode (électrode négative). Les ions métalliques chargés positivement dans l'électrolyte sont attirés par cette surface négative.
Le processus de dépôt
À la surface de la cathode, les ions métalliques gagnent des électrons dans un processus appelé réduction. Cela neutralise leur charge, provoquant leur précipitation hors de la solution et leur dépôt sur la surface sous forme d'atomes métalliques solides.
Atteindre le contrôle à l'échelle nanométrique
La clé pour créer des nanostructures, plutôt qu'un simple revêtement massif, réside dans le contrôle de l'équilibre entre deux processus concurrents : la nucléation (la formation de nouvelles graines cristallines) et la croissance cristalline (l'expansion des cristaux existants). En ajustant des facteurs tels que la densité de courant et les additifs dans l'électrolyte, vous pouvez favoriser une nucléation rapide, ce qui conduit à un film composé de grains très petits et étroitement emballés — un matériau nanostructuré.
Principaux avantages de l'électrodéposition
Cette méthode n'est pas seulement une curiosité de laboratoire ; c'est une technique pratique et largement utilisée en nanotechnologie pour plusieurs raisons convaincantes.
Contrôle de haute précision
L'électrodéposition offre un excellent contrôle sur l'épaisseur du film, qui peut être géré jusqu'à l'échelle nanométrique en contrôlant précisément la charge totale passée pendant le processus. La morphologie et la taille des grains du matériau peuvent également être ajustées.
Rentabilité et simplicité
Comparé aux techniques sous vide poussé comme le dépôt physique ou chimique en phase vapeur, l'équipement d'électrodéposition est relativement peu coûteux et fonctionne à température et pression ambiantes ou proches. Cela le rend plus accessible et plus facile à mettre à l'échelle pour la production industrielle.
Revêtement conforme sur des formes complexes
L'un des avantages les plus significatifs de l'électrodéposition est sa capacité à revêtir uniformément des formes tridimensionnelles complexes. Parce que le dépôt est piloté par le champ électrique, il peut atteindre des géométries complexes que les méthodes à ligne de visée ne peuvent pas atteindre.
Comprendre les compromis et les limites
Aucune technique n'est parfaite, et il est crucial de comprendre les limites de l'électrodéposition pour l'utiliser efficacement.
Nécessité d'un substrat conducteur
La limitation la plus fondamentale est que le matériau à revêtir (le substrat) doit être électriquement conducteur pour servir de cathode. Bien qu'il existe des techniques pour métalliser d'abord les surfaces non conductrices, cela ajoute une étape et une complexité supplémentaires.
Sensibilité de l'électrolyte
Le résultat du dépôt est très sensible à la composition de l'électrolyte. Des facteurs tels que la concentration des ions, le pH, la température et la présence d'additifs organiques doivent être méticuleusement contrôlés pour garantir des résultats reproductibles.
Potentiel d'impuretés
Les contaminants présents dans le bain d'électrolyte peuvent être co-déposés avec le matériau cible. Cela peut introduire des impuretés dans le film final, modifiant potentiellement ses propriétés électriques, mécaniques ou chimiques.
Comment appliquer cela à votre projet
Votre choix d'utiliser l'électrodéposition dépendra entièrement de votre objectif final. La polyvalence de cette technique est l'une de ses plus grandes forces.
- Si votre objectif principal est de créer des films métalliques minces et uniformes : L'électrodéposition est un excellent choix, vous permettant de contrôler précisément l'épaisseur en gérant le courant et le temps.
- Si votre objectif principal est de revêtir des composants 3D complexes avec une couche nanostructurée : Cette méthode est supérieure à de nombreuses alternatives en raison de sa capacité à s'adapter aux géométries complexes.
- Si votre objectif principal est la production à faible coût et évolutive de nanomatériaux : L'équipement et les conditions de fonctionnement relativement simples rendent l'électrodéposition très adaptée aux applications industrielles.
En contrôlant les paramètres électriques et chimiques, l'électrodéposition fournit un outil puissant et accessible pour concevoir des matériaux à partir de l'atome.
Tableau récapitulatif :
| Aspect | Conclusion clé |
|---|---|
| Processus | Utilise un courant électrique pour déposer des ions métalliques à partir d'une solution sur une surface conductrice. |
| Avantage principal | Excellent contrôle de l'épaisseur du film et de la nanostructure à faible coût. |
| Idéal pour | Revêtement de formes 3D complexes et production évolutive de films métalliques minces. |
| Limite principale | Nécessite un substrat conducteur pour le processus de revêtement. |
