À la base, la capacité d'une presse hydraulique fait référence à la force maximale qu'elle peut générer, qui est généralement mesurée en tonnes ou en kilonewtons. Cette capacité n'est pas un chiffre unique, mais un vaste spectre, allant des petites presses de table d'une tonne utilisées pour les échantillons de laboratoire aux machines industrielles massives capables d'exercer des dizaines de milliers de tonnes de force pour le forgeage et le formage de grands composants métalliques.
La capacité d'une presse hydraulique est déterminée par une relation simple mais puissante : la pression du fluide hydraulique appliquée par la pompe et la surface du piston principal (le vérin). La limite ultime, cependant, est la résistance structurelle du châssis de la machine, qui doit contenir cette immense force en toute sécurité.
Le principe derrière la capacité hydraulique
Une presse hydraulique fonctionne sur une loi fondamentale de la physique, qui lui permet de multiplier une petite force d'entrée en une force de sortie massive. Comprendre ce principe est essentiel pour comprendre sa capacité.
Le rôle du principe de Pascal
Une presse hydraulique se compose de deux cylindres interconnectés de tailles différentes remplis d'un fluide incompressible, tel que l'huile. Le cylindre plus petit est le plongeur, et le plus grand est le vérin.
Lorsqu'une force modeste est appliquée au plongeur, elle crée une pression dans le fluide. Selon le principe de Pascal, cette pression est transmise de manière égale dans tout le système fluide, agissant sur chaque surface.
Parce que la surface du vérin est beaucoup plus grande que celle du plongeur, la même pression entraîne une force totale beaucoup plus importante exercée par le vérin. C'est l'essence de la multiplication de la force hydraulique.
Comment la force est déterminée
La force de sortie finale (la capacité de la presse) est le résultat direct de deux facteurs :
- Pression du système : Générée par le groupe hydraulique et la pompe. Elle est mesurée en livres par pouce carré (PSI) ou en bars.
- Surface du vérin : La surface de la face du vérin.
La relation est simple : Force = Pression × Surface. Un vérin plus grand ou une pompe à plus haute pression se traduira par une presse de plus grande capacité.
Composants clés qui définissent la capacité
Bien que le principe soit simple, la capacité réelle d'une presse est définie par les capacités et les limites de ses composants physiques.
Le cylindre hydraulique (vérin)
Le diamètre du vérin est le facteur le plus important dans la multiplication de la force. Doubler le diamètre du vérin quadruple sa surface, et par conséquent, quadruple la force de sortie potentielle pour une pression système donnée.
Le groupe hydraulique
Cette unité, qui comprend le moteur et la pompe, est le cœur de la presse. Elle est responsable de la fourniture de l'huile haute pression qui entraîne le système. La pression maximale que le groupe hydraulique peut générer de manière constante et sûre dicte le côté "Pression" de l'équation de la force.
Le châssis et le plateau
Le châssis est la colonne vertébrale de la presse. Il doit être conçu pour résister au tonnage complet que le système hydraulique peut générer sans fléchir ni céder. Une presse évaluée à 100 tonnes doit avoir un châssis capable de contenir en toute sécurité 100 tonnes de force, ce qui fait de l'intégrité structurelle un facteur limitant critique de sa véritable capacité.
Comprendre les compromis
Choisir une presse ne consiste pas seulement à choisir le tonnage le plus élevé. La capacité s'accompagne de compromis importants qui affectent les performances et les coûts.
Vitesse vs. Puissance
Il existe souvent une relation inverse entre la vitesse d'une presse et sa force maximale. Générer une pression extrêmement élevée nécessite une énergie considérable, et le volume de fluide nécessaire pour déplacer un grand vérin signifie que les presses à fort tonnage sont souvent plus lentes que leurs homologues à faible tonnage.
Coût et encombrement
Une capacité plus élevée exige des composants plus robustes. Un châssis plus solide, un vérin plus grand et un groupe hydraulique plus puissant augmentent tous le coût des matériaux, la complexité et la taille physique de la machine. Plus de tonnage nécessite plus d'acier et un encombrement plus important sur l'atelier.
Protection intégrée contre les surcharges
Un avantage clé des systèmes hydrauliques est leur protection inhérente contre les surcharges. Les soupapes de décharge de pression empêchent le système de dépasser sa pression maximale conçue, protégeant à la fois la pièce et les composants structurels de la machine contre les dommages. Cette fonction garantit que la presse fonctionne en toute sécurité dans les limites de sa capacité déclarée.
Adapter la capacité à votre objectif
La bonne capacité dépend entièrement de votre application. Sur-spécifier est un gaspillage, tandis que sous-spécifier mènera à l'échec.
- Si votre objectif principal est le travail en laboratoire ou l'assemblage de petites pièces : Une presse de table ou à cadre en C de faible tonnage (1-20 tonnes) fournit une force suffisante avec un faible encombrement.
- Si votre objectif principal est le formage ou l'emboutissage de tôles industrielles : Une presse à cadre en H de moyenne gamme (50-500 tonnes) offre la rigidité et la puissance nécessaires pour une production constante.
- Si votre objectif principal est le forgeage lourd, l'emboutissage profond ou le moulage : Vous aurez besoin d'une presse à fort tonnage (plus de 1 000 tonnes) où l'intégrité du châssis et la fiabilité du groupe hydraulique sont les facteurs les plus critiques.
En fin de compte, choisir la bonne capacité signifie comprendre que la presse est un système complet où le groupe hydraulique, la taille du cylindre et la résistance du châssis doivent tous fonctionner en harmonie.
Tableau récapitulatif :
| Application | Plage de capacité typique | Caractéristiques clés |
|---|---|---|
| Travail en laboratoire / Petites pièces | 1 - 20 tonnes | De table ou à cadre en C, compacte, précise |
| Formage / Emboutissage de tôles | 50 - 500 tonnes | À cadre en H, rigide, adaptée à la production |
| Forgeage lourd / Emboutissage profond | 1 000+ tonnes | Châssis massif, groupe hydraulique puissant, à l'échelle industrielle |
Besoin d'une presse hydraulique pour votre laboratoire ?
Le choix de la bonne capacité est essentiel pour le succès et la sécurité de votre projet. KINTEK est spécialisé dans la fourniture d'équipements de laboratoire fiables, y compris des presses hydrauliques adaptées à vos besoins spécifiques – des modèles compacts de table pour la préparation d'échantillons aux systèmes robustes pour les tests de matériaux avancés.
Nos experts peuvent vous aider à sélectionner la presse parfaite en fonction de la force requise, de l'application et de votre espace de travail.
Améliorez les capacités de votre laboratoire avec le bon équipement. Contactez KINTALK dès aujourd'hui pour une consultation personnalisée !

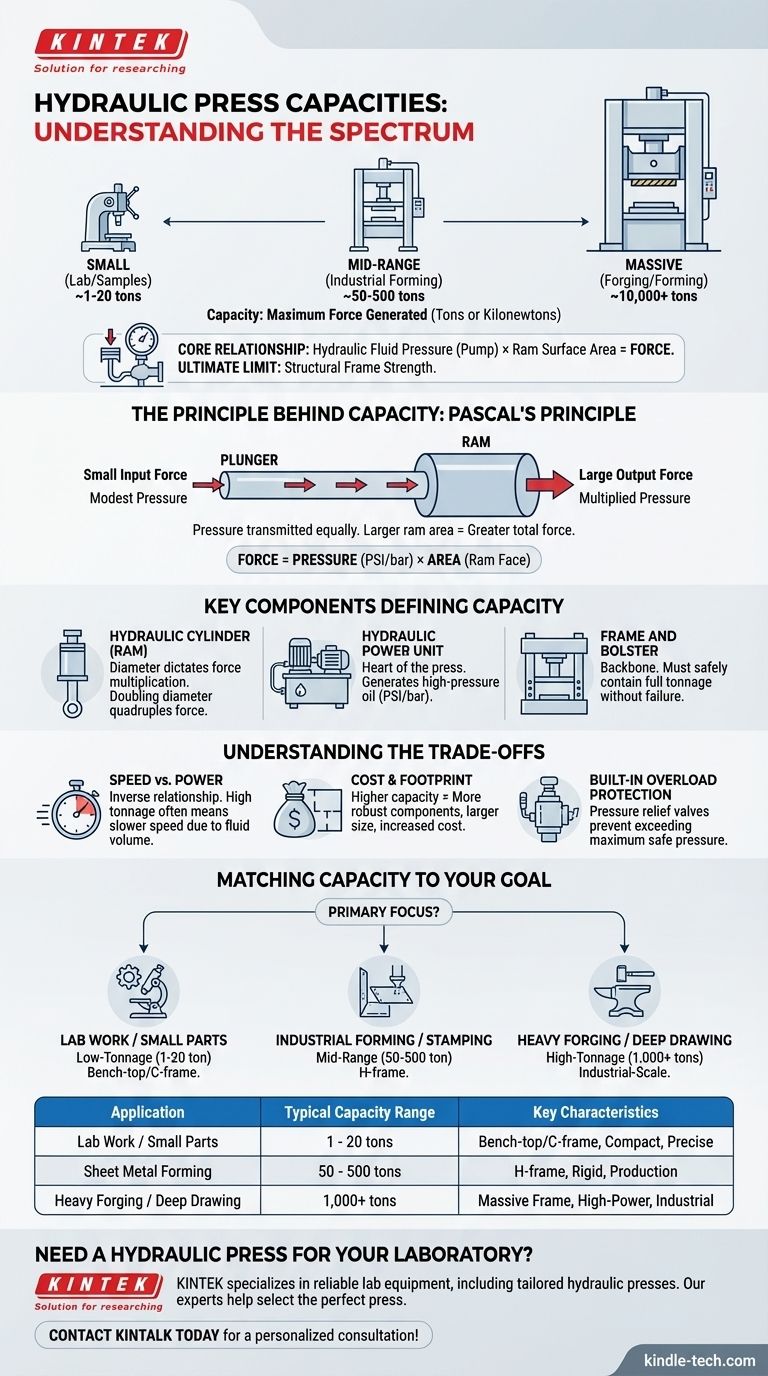

Guide Visuel
