Quelle est la fonction du revêtement électronique ? Améliorez les performances électriques et optiques de votre appareil

À la base, un revêtement électronique est un film ultra-mince spécialisé appliqué sur un matériau pour contrôler précisément ses propriétés électriques et optiques. Plutôt qu'une simple couche protectrice, ses fonctions principales sont de gérer le flux d'électrons (transport de charge) et de manipuler la façon dont la lumière interagit avec la surface d'un appareil (antireflet), améliorant directement les performances et l'efficacité.

Le terme "revêtement électronique" ne désigne pas un seul matériau, mais une classe de couches fonctionnelles. Leur but n'est pas seulement la protection ; il s'agit d'améliorer activement le fonctionnement principal d'un appareil en guidant les électrons et les photons exactement là où ils sont nécessaires.

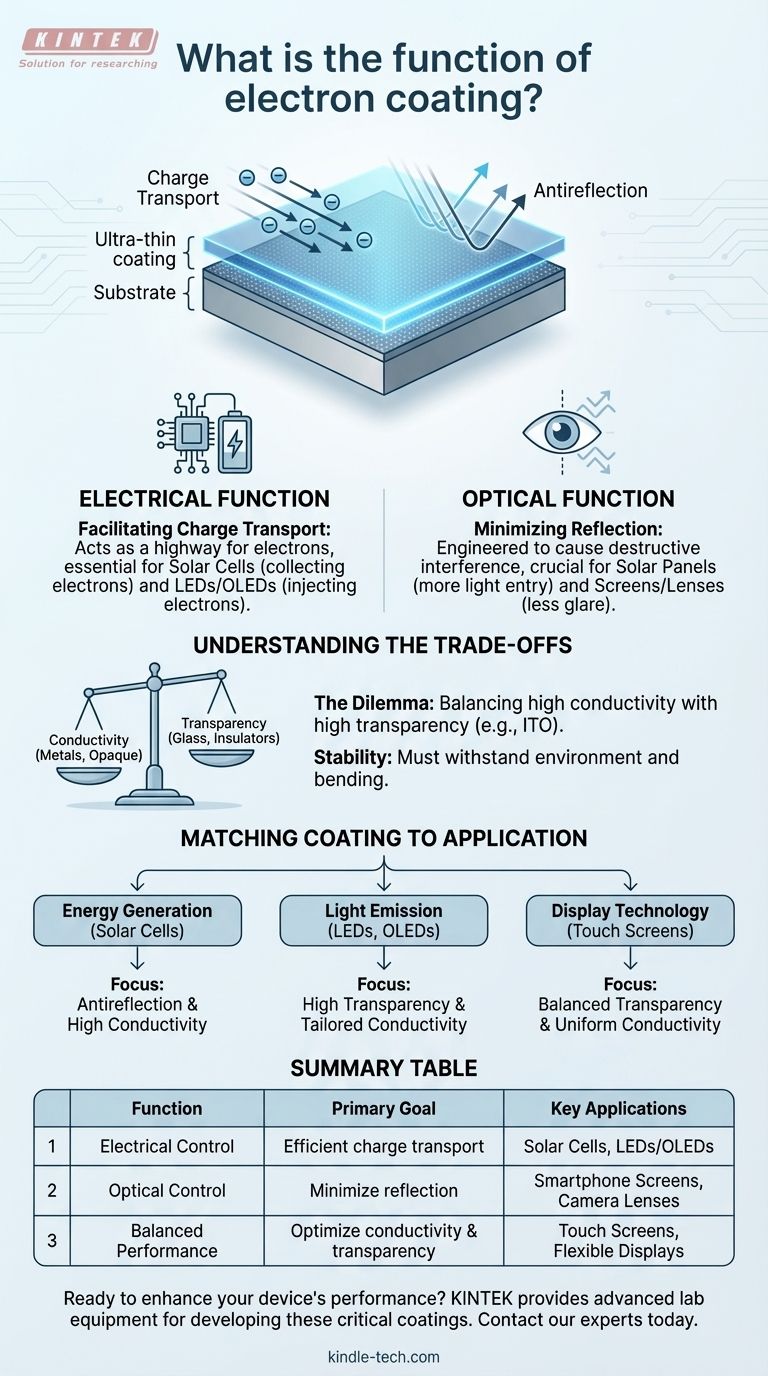

Les deux piliers de la fonction : contrôle électrique et optique

La valeur de ces revêtements provient de leur capacité à résoudre deux problèmes fondamentaux de l'électronique moderne : faire circuler l'électricité là où elle est nécessaire et s'assurer que la lumière n'est pas gaspillée. Ce ne sont pas des caractéristiques secondaires ; elles sont essentielles au fonctionnement de l'appareil.

Fonction électrique : Faciliter le transport de charge

Le transport de charge est le mouvement de la charge électrique — spécifiquement les électrons ou les "trous" qu'ils laissent derrière eux — à travers un matériau. Un revêtement efficace agit comme une autoroute dédiée à ces charges.

Sans un chemin efficace, les électrons peuvent se perdre ou être piégés, réduisant les performances de l'appareil. Le revêtement fournit une couche hautement conductrice et souvent transparente pour collecter ou injecter des électrons.

Ceci est essentiel dans des dispositifs comme les cellules solaires, où le travail du revêtement est de collecter les électrons générés par la lumière du soleil et de les acheminer vers le circuit externe. Dans les LED et les OLED, son rôle est inversé : injecter efficacement des électrons dans la couche émettrice de lumière.

Fonction optique : Minimiser la réflexion

Chaque fois que la lumière passe d'un matériau à un autre (comme de l'air au verre), une partie de cette lumière se réfléchit sur la surface. Cette lumière réfléchie est de l'énergie gaspillée et peut provoquer un éblouissement indésirable.

Les revêtements antireflet sont conçus avec une épaisseur et un indice de réfraction spécifiques pour que les ondes lumineuses réfléchies s'annulent mutuellement par interférence destructive.

Dans un panneau solaire, cela signifie que plus de lumière pénètre dans le matériau actif, générant plus d'électricité. Pour un écran de smartphone ou un objectif d'appareil photo, cela signifie moins d'éblouissement et une image plus claire et plus lumineuse pour l'utilisateur.

Comprendre les compromis

Choisir le bon revêtement est un exercice de gestion de propriétés concurrentes. Aucun matériau n'est parfait pour toutes les applications, et les ingénieurs doivent équilibrer des métriques de performance critiques.

Le dilemme conductivité vs. transparence

Le compromis le plus courant est entre la conductivité électrique et la transparence optique. Les matériaux qui conduisent bien l'électricité (comme les métaux) ont tendance à être opaques, tandis que les matériaux très transparents (comme le verre) sont généralement des isolants.

Cela crée un défi majeur pour des applications comme les écrans tactiles et les cellules solaires, qui nécessitent une surface à la fois très transparente et uniformément conductrice.

Des matériaux comme l'oxyde d'indium-étain (ITO) sont la norme de l'industrie car ils offrent le meilleur compromis connu. Cependant, l'ITO est cher et cassant, ce qui stimule la recherche de matériaux alternatifs comme les nanofils d'argent, le graphène et les polymères conducteurs.

Stabilité environnementale et mécanique

Un revêtement est inutile s'il se dégrade rapidement. Il doit être suffisamment robuste pour résister à l'environnement d'exploitation, y compris l'exposition à l'oxygène, à l'humidité et aux changements de température.

De plus, pour des applications comme les écrans flexibles ou les capteurs portables, le revêtement doit également être mécaniquement durable. Il doit pouvoir se plier sans se fissurer ni perdre ses propriétés conductrices, un défi important pour les matériaux traditionnellement cassants comme l'ITO.

Adapter le revêtement à l'application

Le revêtement idéal dépend entièrement de l'objectif principal de votre appareil. Pour prendre une décision éclairée, vous devez d'abord définir votre priorité.

• Si votre objectif principal est la production d'énergie (par exemple, les cellules solaires) : Vous avez besoin d'un revêtement qui excelle à la fois en antireflet pour capter un maximum de lumière et en haute conductivité pour extraire efficacement les électrons générés.
• Si votre objectif principal est l'émission de lumière (par exemple, les LED, les OLED) : Vous avez besoin d'un revêtement avec la plus grande transparence possible pour laisser passer la lumière et une conductivité adaptée pour injecter précisément les charges dans la couche émissive.
• Si votre objectif principal est la technologie d'affichage (par exemple, les écrans tactiles) : Votre priorité est l'équilibre optimal entre une haute transparence pour la clarté de l'image et une conductivité uniforme pour une détection précise sur toute la surface.

En fin de compte, la sélection du bon revêtement électronique consiste à définir l'objectif principal de votre appareil et à choisir le matériau qui répond le mieux à cette fonction spécifique.

Tableau récapitulatif :

Fonction	Objectif principal	Applications clés
Contrôle électrique	Faciliter un transport de charge efficace	Cellules solaires, LED/OLED
Contrôle optique	Minimiser la réflexion (antireflet)	Écrans de smartphone, objectifs d'appareil photo
Performance équilibrée	Optimiser la conductivité et la transparence	Écrans tactiles, écrans flexibles
