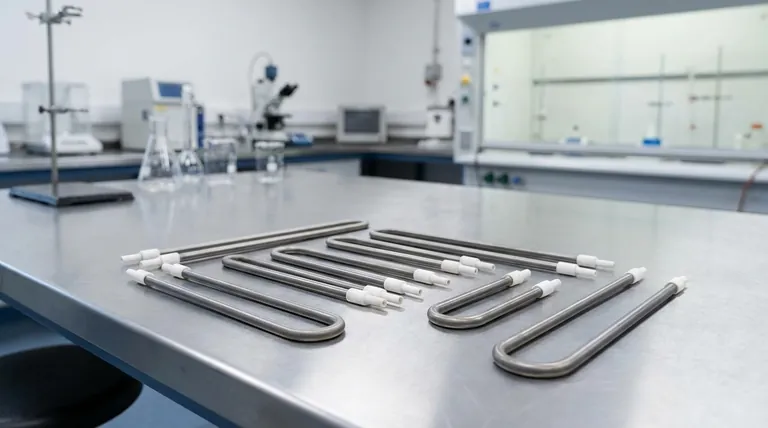

À la base, un élément chauffant est fabriqué en intégrant un fil résistif soigneusement sélectionné dans un isolant céramique comprimé, qui est ensuite scellé à l'intérieur d'un revêtement métallique protecteur. Cette structure en trois parties est fondamentale pour convertir l'électricité en chaleur de manière sûre et efficace pour d'innombrables applications, des appareils ménagers aux procédés industriels.
La fabrication d'un élément chauffant est un exercice d'équilibre précis. L'objectif est de maximiser la production et le transfert de chaleur tout en assurant la sécurité électrique et la durabilité mécanique face aux forces destructrices des températures élevées et des cycles thermiques répétés.
L'anatomie d'un élément chauffant
Chaque composant d'un élément chauffant est choisi pour remplir une fonction spécifique. La performance et la durée de vie du produit final sont le résultat direct de la manière dont ces pièces fonctionnent ensemble.
Le fil résistif : le moteur thermique
Le cœur de l'élément est un fil fabriqué à partir d'un matériau présentant une forte résistance électrique. Lorsqu'un courant électrique le traverse de force, la résistance provoque le chauffage du fil — un principe connu sous le nom d'effet Joule.
Le matériau le plus courant est un alliage de Nichrome (nickel et chrome) car il forme une couche stable et protectrice d'oxyde de chrome à sa surface lorsqu'il est chauffé. Cette couche empêche le fil de s'oxyder davantage et de griller rapidement.
L'isolant : la barrière de sécurité
Entourant le fil résistif se trouve une couche de matériau isolant céramique, généralement de la poudre d'Oxyde de Magnésium (MgO). Ce matériau est un excellent isolant électrique mais un bon conducteur thermique.
Sa tâche essentielle est double : il empêche le fil électrique sous tension d'entrer en contact avec le revêtement métallique extérieur, ce qui provoquerait un court-circuit dangereux. Simultanément, il transfère efficacement la chaleur générée par le fil vers l'extérieur, vers le revêtement.
Le revêtement métallique : la coque protectrice
La couche extérieure est un tube ou une gaine métallique, souvent en acier inoxydable, Incoloy ou cuivre, selon l'application.
Ce revêtement assure l'intégrité structurelle, protège les composants internes fragiles contre l'humidité et les dommages physiques, et sert de surface principale pour transférer la chaleur à l'environnement environnant — qu'il s'agisse d'air, d'eau ou d'une plaque solide.
Le processus de fabrication : du fil à l'élément
L'assemblage de ces composants est un processus en plusieurs étapes conçu pour créer une unité solide, durable et efficace.
1. Bobinage et assemblage
Premièrement, le fil résistif est enroulé en une bobine précise. Cette bobine est ensuite soigneusement positionnée à l'intérieur du revêtement métallique creux, et des bornes sont fixées à ses extrémités.
2. Remplissage et compactage
L'espace entre le fil bobiné et la paroi intérieure du revêtement est rempli de la poudre isolante fine d'Oxyde de Magnésium. L'ensemble est ensuite vibranté pour assurer une distribution uniforme de la poudre, sans aucun vide.
3. Réduction de diamètre (laminage à froid)
C'est l'étape la plus critique. Le tube rempli passe à travers des rouleaux ou une machine de laminage qui réduit son diamètre global. Ce processus comprime fortement la poudre de MgO, la transformant en une masse solide et dense.
Ce compactage est vital car il améliore considérablement la conductivité thermique de l'isolant, permettant à la chaleur de s'échapper rapidement du fil. Il fixe également fermement le fil bobiné en place.
4. Recuit et formage
Le processus de laminage rend le métal dur et cassant. L'élément est ensuite chauffé dans un four (recuit) pour ramollir le métal, ce qui permet de le plier et de lui donner sa forme finale requise sans le fissurer.
5. Scellement et test
Enfin, les extrémités de l'élément sont scellées pour empêcher la poudre de MgO, très hygroscopique (absorbant l'eau), d'absorber l'humidité de l'air, ce qui détruirait ses propriétés isolantes. L'élément fini subit des tests rigoureux de résistance électrique et d'intégrité de l'isolation.
Comprendre les compromis et les points de défaillance
La conception et le processus de fabrication doivent tenir compte des défis inhérents qui dictent la durée de vie de l'élément.
Inertie thermique
Les couches mêmes qui rendent un élément sûr — l'isolant et le revêtement — créent également un délai. Il faut du temps à la chaleur pour les traverser, ce qui signifie que l'élément ne chauffe ni ne refroidit instantanément. C'est ce qu'on appelle l'inertie thermique.
Oxydation à haute température
Même avec des alliages protecteurs comme le Nichrome, le fonctionnement à des températures extrêmes accélère l'oxydation. Le « point le plus chaud » de l'élément se dégradera le plus rapidement, faisant de la répartition uniforme de la chaleur un objectif de conception clé.
Contrainte thermique et cyclage
Chaque fois que l'élément s'allume et s'éteint, il se dilate et se contracte. Cette contrainte thermique répétée peut éventuellement entraîner une fatigue mécanique, provoquant des fissures dans le fil ou le revêtement. Les éléments utilisés dans des opérations intermittentes font face à une vie beaucoup plus difficile que ceux fonctionnant en continu.
Faire le bon choix pour votre objectif
L'approche de fabrication est adaptée à l'usage prévu de l'élément. Comprendre l'application finale est essentiel pour concevoir en vue de la longévité et de la performance.
- Si votre objectif principal est la durabilité à long terme : La conception doit utiliser des alliages de première qualité et fonctionner à une densité de puissance inférieure (répartissant la chaleur sur une plus grande surface) pour minimiser la température de pointe et ralentir l'oxydation.
- Si votre objectif principal est le cyclage fréquent marche/arrêt : L'élément nécessite une intégrité mécanique supérieure pour résister à la dilatation et à la contraction constantes causées par la contrainte thermique.
- Si votre objectif principal est le chauffage rapide : La conception doit minimiser l'inertie thermique, ce qui signifie souvent utiliser des matériaux plus minces et une isolation plus compacte, échangeant parfois la durée de vie maximale contre la vitesse.
En fin de compte, la fabrication d'un élément chauffant est un exercice de gestion de la chaleur, d'assurance de la sécurité et de lutte contre les effets inévitables de la température au fil du temps.
Tableau récapitulatif :
| Composant | Matériau | Fonction principale |
|---|---|---|
| Fil résistif | Alliage de Nichrome | Génère de la chaleur par résistance électrique (effet Joule) |
| Isolant | Oxyde de Magnésium (MgO) | Isole électriquement le fil tout en conduisant la chaleur |
| Revêtement métallique | Acier inoxydable, Incoloy, Cuivre | Protège les pièces internes et transfère la chaleur à l'environnement |
| Étape clé de fabrication | Objectif |
|---|---|
| Bobinage et assemblage | Positionne le fil résistif à l'intérieur du revêtement |
| Remplissage et compactage | Distribue uniformément la poudre isolante de MgO |
| Réduction de diamètre (Laminage à froid) | Comprime le MgO pour améliorer la conductivité thermique et fixer le fil en place |
| Recuit et formage | Ramollit le métal pour le façonner sans le fissurer |
| Scellement et test | Prévient l'absorption d'humidité et assure la sécurité électrique |
