Au fond, la pression dans un système hydraulique est contrôlée par une soupape de sûreté (ou limiteur de pression). Ce composant agit comme une porte de sécurité, fixant la pression maximale que le système peut atteindre en déviant l'excès de débit de la pompe vers le réservoir. Bien que la pompe crée le débit de fluide, c'est la résistance à ce débit — due à un actionneur effectuant un travail ou à une restriction dans une conduite — qui génère réellement la pression.
Le concept fondamental à saisir est que vous ne contrôlez pas directement la pression ; vous contrôlez la résistance au débit. Le rôle de la pompe est de créer un débit, et les vannes de régulation de pression sont les outils utilisés pour gérer la pression qui résulte de la résistance à ce débit.

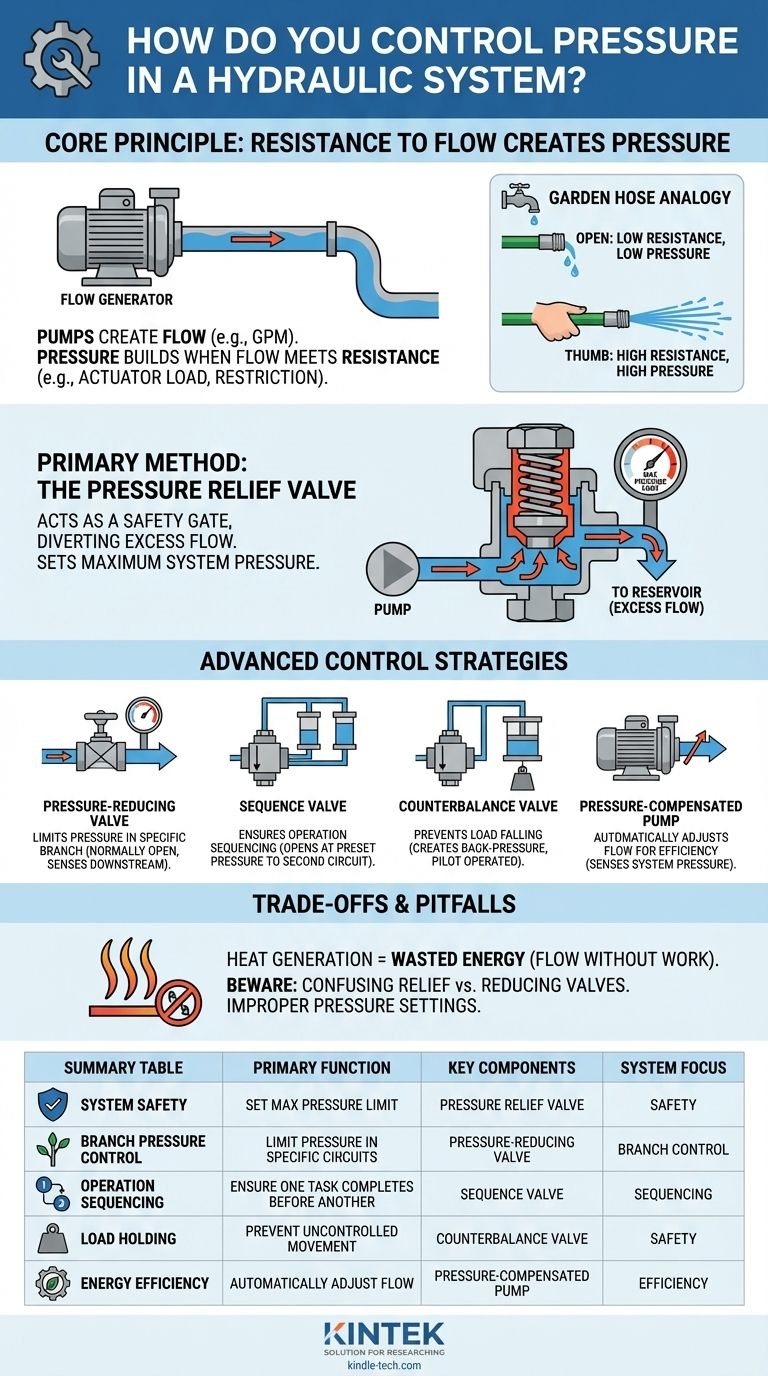

Le Principe Fondamental : La Résistance au Débit Crée la Pression
Pour contrôler efficacement la pression, vous devez d'abord abandonner l'idée fausse courante selon laquelle les pompes « créent » la pression. Elles ne le font pas. Elles créent le mouvement du fluide.
Le Rôle de la Pompe : Le Générateur de Débit
Une pompe hydraulique est un dispositif générateur de débit. Qu'il s'agisse d'une pompe à engrenages, à palettes ou à pistons, sa fonction principale est de prendre le fluide du réservoir et de le pousser dans le système à un certain débit (par exemple, litres par minute).
La Résistance : La Source de la Pression
La pression ne s'accumule que lorsque ce débit rencontre une résistance. Cette résistance peut provenir d'une charge lourde sur un vérin hydraulique, du couple requis pour faire tourner un moteur hydraulique, ou même d'une vanne partiellement fermée.
L'Analogie du Tuyau d'Arrosage
Imaginez un tuyau d'arrosage avec l'eau ouverte. Avec l'extrémité libre, l'eau s'écoule librement à très basse pression. Lorsque vous placez votre pouce sur l'extrémité (ajoutant de la résistance), la pression à l'intérieur du tuyau augmente et l'eau jaillit à grande vitesse. La pompe (le robinet) n'a pas changé ; seule la résistance à son débit a changé.
La Méthode Principale : La Soupape de Sûreté (Limiteur de Pression)
Le composant de contrôle de pression le plus courant et le plus critique est la soupape de sûreté. Elle sert à la fois de contrôle principal et de dispositif de sécurité crucial.
Fonctionnement
Une soupape de sûreté simple à action directe contient un clapet ou une bille maintenue fermée par un ressort réglable. Tant que la pression du système est inférieure au réglage du ressort, la vanne reste fermée.
Lorsque la pression dépasse le réglage du ressort, elle force le clapet à quitter son siège. Cela ouvre un passage pour que le débit de la pompe retourne directement au réservoir à basse pression, empêchant toute nouvelle augmentation de la pression du système.
Réglage de la Pression Maximale du Système
Le rôle principal de la soupape de sûreté est d'agir comme le « régulateur » du système. Elle est réglée à une pression légèrement supérieure à la pression de travail maximale requise pour protéger les composants tels que les tuyaux, les pompes et les actionneurs contre une surpression dangereuse.
Stratégies Avancées de Contrôle de Pression
Au-delà de la soupape de sûreté principale, d'autres vannes spécialisées sont utilisées pour contrôler la pression dans des parties spécifiques d'un circuit ou pour des fonctions spécifiques.
Vannes de Réduction de Pression
Une soupape de réduction de pression est utilisée pour limiter la pression dans une branche spécifique d'un circuit. Contrairement à une soupape de sûreté qui est normalement fermée, une soupape de réduction est normalement ouverte et détecte la pression en aval. Lorsque la pression en aval atteint son réglage, la vanne commence à se fermer, restreignant le débit pour maintenir la pression réduite fixée.
Vannes de Séquence
Une soupape de séquence garantit qu'une opération se termine avant qu'une autre ne commence. Elle reste fermée jusqu'à ce que la pression dans son circuit primaire atteigne un niveau prédéfini (par exemple, un vérin de serrage se déploie complètement). Une fois cette pression atteinte, la vanne s'ouvre et dirige le débit vers un circuit secondaire (par exemple, un moteur de perçage).
Vannes de Contre-pression (ou de Compensation de Charge)
Une soupape de contre-pression est utilisée pour empêcher un vérin vertical ou toute autre charge en surcharge de tomber sous l'effet de la gravité. Elle crée une contre-pression dans la conduite de retour du vérin, maintenant la charge en place. La vanne ne s'ouvre pour permettre l'abaissement du vérin que lorsqu'une pression pilote est appliquée depuis la conduite opposée.
Pompes à Débit Variable Compensées en Pression
Une méthode de contrôle très efficace implique une pompe à cylindrée variable et compensée en pression. Ce type de pompe peut ajuster automatiquement son propre débit de sortie. Elle détecte la pression du système et, lorsqu'elle approche du réglage du « compensateur », la pompe réduit son débit au strict nécessaire pour maintenir cette pression, réduisant considérablement l'énergie gaspillée et la production de chaleur par rapport à une pompe fixe qui décharge le débit via une soupape de sûreté.
Comprendre les Compromis et les Pièges
Contrôler efficacement la pression nécessite de reconnaître les compromis impliqués, en particulier en ce qui concerne l'efficacité et la complexité.
La Production de Chaleur est de l'Énergie Perdue
Chaque fois que le fluide hydraulique s'écoule d'une zone à haute pression vers une zone à basse pression sans effectuer de travail (comme à travers une soupape de sûreté), l'énergie de pression est convertie directement en chaleur. Cela représente de l'énergie électrique ou moteur gaspillée et nécessite souvent un système de refroidissement dédié pour être gérée.
Confondre les Vannes de Sûreté et les Vannes de Réduction
Une erreur courante est d'utiliser ces vannes de manière interchangeable. Rappelez-vous : une soupape de sûreté limite la pression en amont d'elle-même en déviant le débit vers le réservoir. Une soupape de réduction de pression limite la pression en aval d'elle-même en restreignant le débit vers le sous-circuit.
Réglages de Pression Incorrects
Régler une soupape de sûreté principale trop haut peut entraîner une défaillance catastrophique des composants. La régler trop bas empêchera la machine d'effectuer le travail requis. Un réglage précis et prudent basé sur les spécifications de conception du système est essentiel.
Adapter le Contrôle à Votre Objectif
La bonne stratégie de contrôle de la pression dépend entièrement de ce que vous essayez d'accomplir dans votre système hydraulique.
- Si votre objectif principal est la sécurité du système : Votre soupape de sûreté principale est le composant le plus important ; assurez-vous qu'elle est correctement dimensionnée et réglée légèrement au-dessus de la pression de travail maximale.
- Si votre objectif principal est l'efficacité énergétique : Une pompe compensée en pression est la solution idéale, suivie des circuits utilisant des vannes de décharge.
- Si vous devez contrôler la pression dans une partie spécifique d'un circuit : Une soupape de réduction de pression est l'outil approprié pour cette branche.
- Si vous devez séquencer des opérations en fonction de la pression : Une soupape de séquence fournit une automatisation simple et fiable pour un cycle de serrage puis de travail.
- Si vous devez maintenir une charge suspendue en toute sécurité : Une soupape de contre-pression est le composant non négociable pour prévenir tout mouvement incontrôlé.
En comprenant que vous gérez la résistance, et non que vous créez la pression, vous obtenez un véritable contrôle sur la puissance et la précision de votre système hydraulique.
Tableau Récapitulatif :
| Méthode de Contrôle | Fonction Principale | Composant Clé |
|---|---|---|
| Sécurité du Système | Fixer la limite de pression maximale | Soupape de Sûreté |
| Contrôle de Pression de Branche | Limiter la pression dans des circuits spécifiques | Soupape de Réduction de Pression |
| Séquençage des Opérations | Assurer qu'une tâche se termine avant une autre | Soupape de Séquence |
| Maintien de Charge | Empêcher le mouvement incontrôlé des charges suspendues | Soupape de Contre-pression |
| Efficacité Énergétique | Ajuster automatiquement le débit pour maintenir la pression | Pompe Compensée en Pression |
