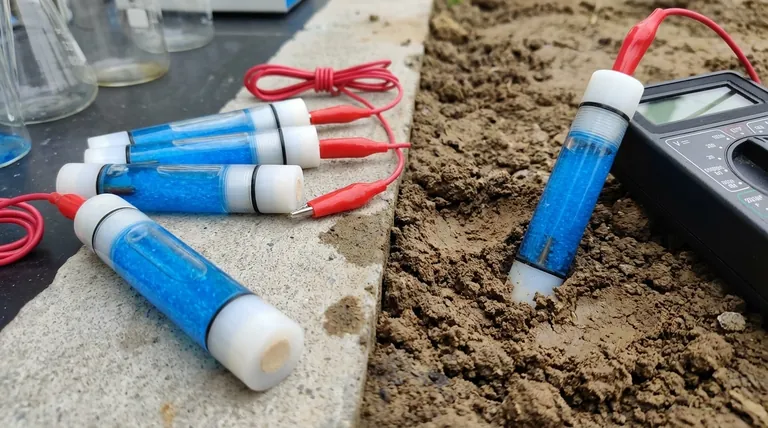

Bien qu'un simple morceau de cuivre ne soit pas une électrode de référence, il constitue le cœur essentiel d'une électrode très courante : l'électrode Cuivre/Sulfate de Cuivre (ESC). Pour que le cuivre fonctionne comme référence, il doit être immergé dans une solution spécifique et saturée de son propre sel (sulfate de cuivre). C'est cet ensemble complet, et non le métal seul, qui crée le potentiel électrique stable et prévisible requis pour une référence fiable.
La distinction essentielle est qu'une électrode de référence n'est pas seulement un morceau de métal ; c'est une demi-cellule électrochimique complète avec un potentiel stable et connu. Le cuivre n'atteint cette stabilité que lorsqu'il fait partie d'un système, le plus souvent sous forme d'électrode Cuivre/Sulfate de Cuivre (ESC).
Qu'est-ce qui définit une électrode de référence ?
Pour comprendre pourquoi un simple fil de cuivre ne suffit pas, nous devons d'abord définir le rôle d'une électrode de référence. Son seul objectif est de fournir une ligne de base de tension constante par rapport à laquelle d'autres potentiels inconnus peuvent être mesurés.
Le principe d'un potentiel stable
Une électrode de référence doit avoir un potentiel qui ne change pas, même lorsque de faibles courants la traversent ou lorsque l'environnement environnant fluctue. C'est le « point zéro » stable sur votre règle électrochimique.
Le rôle de l'équilibre électrochimique
Cette stabilité provient d'une réaction chimique prévisible à l'équilibre. Une véritable électrode de référence est une demi-cellule où un métal est en contact avec une concentration fixe de ses propres ions dans une solution.
Pour l'ESC, cet équilibre se situe entre le cuivre solide (Cu) et les ions cuivre (Cu²⁺) dans la solution. Cela crée un potentiel connu de +0,316 Volt par rapport à l'Électrode Normale à Hydrogène (ENH) à 25°C.
Pourquoi un simple fil de cuivre échoue
Si vous placez un morceau de cuivre aléatoire dans un environnement comme le sol ou l'eau, son potentiel de surface sera imprévisible. Il variera considérablement en fonction de la concentration locale d'oxygène, de chlorures, du pH et d'autres ions, le rendant inutile comme point de référence stable.
L'électrode Cuivre/Sulfate de Cuivre (ESC) en détail
L'ESC est l'application pratique de ce principe et est un pilier de l'industrie, en particulier dans la surveillance de la corrosion.
Construction et composants
Une ESC typique se compose d'une tige de cuivre de haute pureté submergée dans une solution saturée de sulfate de cuivre (CuSO₄). L'ensemble est logé dans un corps non conducteur muni d'un bouchon poreux à l'extrémité, qui permet le contact électrique avec l'environnement testé (par exemple, le sol ou le béton).
Comment elle maintient la stabilité
La clé de sa stabilité est la solution saturée. Tant qu'il y a des cristaux de sulfate de cuivre non dissous présents, la concentration d'ions cuivre (Cu²⁺) dans la solution reste constante, même en cas de légères variations de température ou d'évaporation de l'eau. Cette concentration ionique constante est ce qui verrouille le potentiel stable.
Applications courantes
L'ESC est l'électrode de référence standard pour les applications impliquant des structures enterrées. Elle est largement utilisée pour mesurer le potentiel des pipelines en acier, des réservoirs de stockage et de l'acier d'armature (armature) dans le béton afin d'évaluer la corrosion et l'efficacité des systèmes de protection cathodique.
Comprendre les compromis
Bien que robuste, l'ESC n'est pas universellement idéale. Comprendre ses limites est crucial pour des mesures précises.
Le risque de contamination
L'ESC est très sensible à la contamination par les chlorures. Si des ions chlorure provenant du sol ou du béton fuient à travers le bouchon poreux, ils peuvent réagir avec la tige de cuivre et la solution de sulfate de cuivre, provoquant une dérive du potentiel de l'électrode et la rendant peu fiable.
Sensibilité à la température
Le potentiel standard de +0,316 V est spécifié à 25°C (77°F). Le potentiel de l'électrode varie avec la température, un facteur qui doit être corrigé si une haute précision est requise sur une large gamme de conditions.
Quand utiliser une autre électrode
En raison de sa sensibilité aux chlorures, l'ESC est généralement inadaptée à une utilisation dans l'eau de mer ou d'autres environnements à forte teneur en chlorures. Dans ces cas, une électrode Argent/Chlorure d'Argent (Ag/AgCl) est le choix préféré, car sa chimie est intrinsèquement stable en présence de chlorures.
Faire le bon choix pour votre mesure
Choisir la bonne électrode de référence est fondamental pour obtenir des données significatives. Votre décision doit être guidée par l'environnement chimique que vous mesurez.
- Si votre objectif principal est de mesurer les potentiels dans le sol ou le béton : L'électrode Cuivre/Sulfate de Cuivre (ESC) est la norme de l'industrie en raison de sa robustesse et de sa stabilité dans ces environnements à faible teneur en chlorures.
- Si votre objectif principal est de travailler dans l'eau de mer, les estuaires ou d'autres solutions à forte teneur en chlorures : Une électrode Argent/Chlorure d'Argent (Ag/AgCl) est le choix correct pour garantir la précision et éviter la dérive du potentiel induite par la contamination.
- Si votre objectif principal est le travail de laboratoire de haute précision : Une électrode Calomel Saturée (ECS) ou Ag/AgCl est souvent utilisée, et tous les résultats sont généralement convertis et rapportés par rapport à l'Électrode Normale à Hydrogène (ENH) théorique pour une comparaison universelle.
Comprendre qu'une électrode de référence est un système électrochimique complet, et non seulement un matériau, est la clé pour effectuer des mesures fiables.
Tableau récapitulatif :
| Type d'électrode | Caractéristique clé | Application courante |
|---|---|---|
| Cuivre/Sulfate de Cuivre (ESC) | Potentiel stable dans les environnements à faible teneur en chlorures | Surveillance de la corrosion dans le sol, le béton |
| Argent/Chlorure d'Argent (Ag/AgCl) | Stable dans les environnements à forte teneur en chlorures | Eau de mer, mesures de laboratoire |
| Calomel Saturée (ECS) | Standard de laboratoire de haute précision | Recherche en laboratoire |
