Qu'est-ce que l'analyse granulométrique ?Un guide complet sur la distribution de la taille des particules

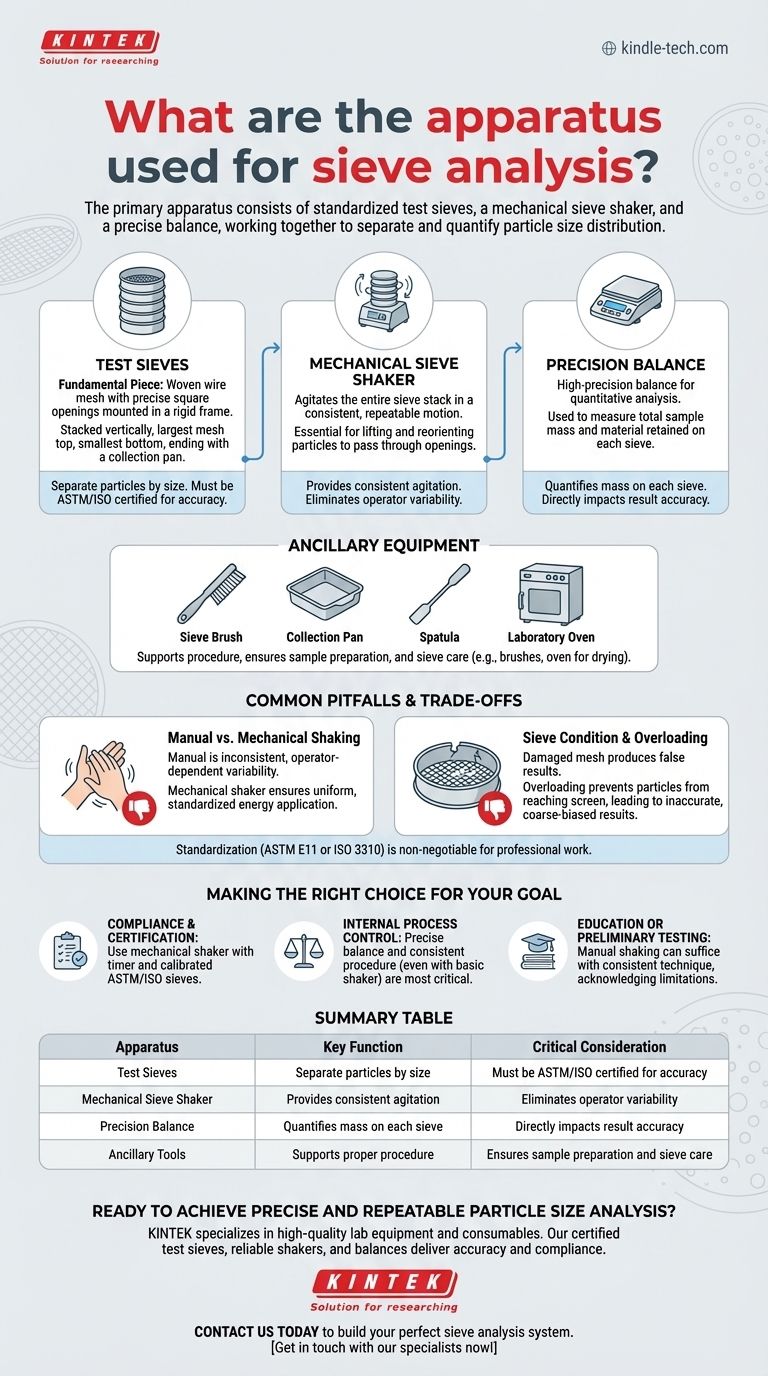

L'analyse granulométrique est une méthode fondamentale utilisée pour déterminer la distribution granulométrique des matériaux granulaires.Elle consiste à faire passer un échantillon à travers une série de tamis dont les mailles sont de plus en plus petites, puis à peser le matériau retenu sur chaque tamis pour calculer le pourcentage de la masse totale.L'appareil nécessaire à l'analyse granulométrique comprend des tamis, une tamiseuse, une balance et des outils supplémentaires tels qu'une brosse et une casserole.Ce processus est largement utilisé en géologie, en génie civil et en génie chimique pour garantir la qualité des matériaux et leur conformité aux spécifications.

Explication des points clés :

Qu'est-ce que l'analyse granulométrique ?Un guide complet sur la distribution de la taille des particules
  1. Les tamis

    • Les tamis sont les principaux appareils utilisés dans l'analyse granulométrique.Ils sont constitués de grilles métalliques à mailles spécifiques, qui séparent les particules en fonction de leur taille.
    • Les tamis sont empilés dans une colonne, la plus grande taille de maille se trouvant en haut et la plus petite en bas.Cette disposition garantit que les particules sont progressivement triées en fonction de leur taille au fur et à mesure qu'elles traversent la colonne.
    • Les tailles de tamis standard sont définies par des organisations telles que l'ASTM ou l'ISO, ce qui garantit la cohérence des tests.
  2. Tamiseuse

    • Une tamiseuse est un dispositif mécanique utilisé pour agiter la colonne de tamis.Cette agitation garantit que les particules sont efficacement séparées en fonction de leur taille.
    • L'agitateur peut fonctionner selon différents modes, tels que le mouvement vertical ou horizontal, en fonction du matériau testé.
    • L'agitation mécanique remplace l'agitation manuelle, ce qui améliore la précision et réduit l'erreur humaine.
  3. Balance

    • Une balance de haute précision est essentielle pour peser le matériau retenu sur chaque tamis.
    • La balance doit être étalonnée régulièrement pour garantir des mesures précises, car même de petites erreurs peuvent avoir un impact significatif sur les résultats.
    • Les balances numériques sont couramment utilisées pour leur précision et leur facilité d'utilisation.
  4. Outils supplémentaires

    • Pinceau:Une brosse à poils doux est utilisée pour nettoyer les tamis après utilisation, afin de s'assurer qu'il ne reste aucune particule susceptible d'affecter les tests ultérieurs.
    • La casserole:Un bac est placé au bas de la colonne de tamisage pour recueillir les particules qui passent à travers le plus petit tamis.Cela permet de s'assurer qu'aucune matière n'est perdue au cours du processus.
    • Séparateur d'échantillons:Pour les échantillons de grande taille, un diviseur d'échantillons peut être utilisé pour diviser le matériau en portions représentatives pour le test.
  5. Aperçu de la procédure

    • Un échantillon représentatif du matériau est pesé et placé sur le tamis supérieur de la colonne.
    • La colonne est agitée pendant un temps prédéterminé, ce qui permet aux particules de passer à travers les tamis en fonction de leur taille.
    • Après l'agitation, la matière retenue sur chaque tamis est pesée et le pourcentage de la masse totale est calculé.
    • Les résultats sont généralement présentés sous la forme d'une courbe de gradation, qui montre la distribution des tailles de particules dans l'échantillon.
  6. Applications de l'analyse granulométrique

    • Géologie:Utilisé pour analyser des échantillons de sol et de sédiments afin de comprendre leur composition et leurs propriétés.
    • Génie civil:Il s'assure que les agrégats utilisés dans la construction répondent aux exigences de taille spécifiées pour le béton, l'asphalte et d'autres matériaux.
    • Génie chimique:Détermine la distribution granulométrique des poudres et des matériaux granulaires utilisés dans les processus de fabrication.

En utilisant l'appareil approprié et en suivant une procédure normalisée, l'analyse granulométrique fournit des résultats fiables et reproductibles, ce qui en fait un outil essentiel dans diverses industries.

Tableau récapitulatif :

Composant Description du produit
Tamis Tamis en fil métallique avec des mailles spécifiques pour la séparation des particules.
Agitateur de tamis Dispositif mécanique permettant d'agiter les tamis pour une séparation efficace des particules.
Balance Balance de haute précision pour peser les matières retenues sur chaque tamis.
Outils supplémentaires Brosse, bac et séparateur d'échantillons pour le nettoyage, la collecte et la division des échantillons.
Applications Géologie, génie civil et génie chimique pour le contrôle de la qualité des matériaux.
