Les composants standard d'une cellule électrolytique à cinq ports à bain-marie sont le corps de la cellule en verre avec sa chemise d'eau, un tube d'aération de type F, un dispositif de joint liquide, un capillaire de Luggin et des bouchons en Polytétrafluoroéthylène (PTFE) pour sceller les ports. Ces composants fonctionnent ensemble pour créer un environnement hautement contrôlé pour l'analyse électrochimique.
Cette cellule spécialisée n'est pas seulement un récipient, mais un instrument de précision. Comprendre la fonction distincte de chaque partie est essentiel pour isoler les variables et obtenir des résultats expérimentaux précis et reproductibles.
Les composants principaux et leurs fonctions
Une cellule électrolytique à cinq ports fournit les entrées et sorties nécessaires pour contrôler l'environnement chimique lors de la réalisation d'une expérience électrochimique à trois électrodes.
Le corps de la cellule en verre
Le corps de la cellule est la chambre de réaction centrale qui contient la solution électrolytique. Il est généralement fabriqué en verre pour assurer l'inertie chimique et l'accès visuel à l'expérience.
Ces cellules présentent une conception à double paroi "chemise d'eau". Cela permet à un fluide provenant d'un circulateur à température contrôlée de circuler autour de la chambre principale, maintenant une température expérimentale précise et stable.
Le système à trois électrodes
Bien que les électrodes elles-mêmes soient choisies en fonction de l'expérience, la cellule est conçue pour les maintenir. Les cinq ports donnent accès à une électrode de travail, une contre-électrode (ou électrode auxiliaire) et une électrode de référence.
Les électrodes sont connectées à une source d'alimentation externe, appelée potentiostat, qui contrôle le potentiel et mesure le courant résultant.
Le capillaire de Luggin
Le capillaire de Luggin est un composant crucial pour la précision. C'est un tube de verre mince qui abrite la pointe de l'électrode de référence, lui permettant d'être positionnée extrêmement près de la surface de l'électrode de travail.
Son but est de minimiser la résistance de solution non compensée (chute iR) entre les électrodes de travail et de référence. Cela garantit que le potentiel mesuré est aussi précis que possible, ce qui est essentiel pour de nombreuses études électrochimiques.
Le tube d'aération de type F
Il s'agit d'un tube d'entrée de gaz utilisé pour faire barboter un gaz inerte, tel que l'azote ou l'argon, à travers la solution électrolytique avant une expérience.
Sa fonction est de retirer l'oxygène dissous de la solution. L'oxygène est électrochimiquement actif et peut interférer avec un large éventail d'expériences, de sorte que son élimination est une étape standard et nécessaire.
Le dispositif de joint liquide
Le joint liquide fonctionne en tandem avec le tube d'aération. Après avoir purgé la solution avec du gaz inert, le flux de gaz est redirigé pour s'écouler sur le dessus de la solution et sortir par le joint.
Ce dispositif permet au gaz de purge de s'échapper tout en empêchant l'oxygène atmosphérique de rentrer dans la cellule. Cela maintient une atmosphère inerte stable au-dessus de l'électrolyte pendant toute la durée de l'expérience.
Bouchons et couvercle en PTFE
Les ports restants sont scellés avec des bouchons en Polytétrafluoroéthylène (PTFE) chimiquement résistants ou un couvercle en PTFE plus grand. Cela isole le système de l'environnement extérieur et maintient les différents composants solidement en place.
Considérations pratiques et pièges courants
Une manipulation appropriée et la connaissance des limites des matériaux sont aussi importantes que la compréhension de la fonction de chaque composant.
Fragilité des matériaux et limites de température
Le corps de la cellule en verre est fragile et doit être manipulé avec soin pour éviter la casse.
Plus important encore, les composants en PTFE ont un coefficient de dilatation thermique différent de celui du verre. Ne pas chauffer ni autoclaver l'ensemble de la cellule. Le couvercle ou les bouchons en PTFE peuvent se dilater et se déformer de manière permanente, ruinant l'étanchéité. Le corps en verre peut être autoclavé séparément si une stérilisation est requise.
Obtention de mesures précises
La principale source d'erreur dans la mesure du potentiel est souvent une électrode de référence mal placée. Assurez-vous que la pointe du capillaire de Luggin est positionnée aussi près que possible de l'électrode de travail sans la toucher.
Personnalisation du système
Ces cellules sont souvent modulaires. La configuration exacte des ports peut parfois être personnalisée, et elles sont généralement compatibles avec des accessoires spécialisés comme les électrodes à disque rotatif (EDR) pour les études hydrodynamiques.
Assemblage de votre cellule pour une expérience réussie
Votre objectif expérimental dicte les composants qui nécessitent le plus d'attention lors de la configuration.
- Si votre objectif principal est une mesure de potentiel de haute précision : Assurez-vous que la pointe du capillaire de Luggin est correctement placée pour minimiser la chute iR.
- Si votre objectif principal est l'étude de réactions sensibles à l'oxygène : Utilisez correctement le tube d'aération et le joint liquide pour dégazer complètement l'électrolyte et maintenir une atmosphère inerte.
- Si votre objectif principal est des études dépendantes de la température : Connectez la chemise d'eau de la cellule à un circulateur de bain-marie externe stable pour assurer un contrôle précis de la température.
En maîtrisant la fonction de chaque partie, vous transformez un morceau de verrerie en un outil fiable pour la découverte.
Tableau récapitulatif :
| Composant | Fonction principale |
|---|---|
| Corps de la cellule en verre | Chambre de réaction centrale avec une chemise d'eau pour le contrôle de la température. |
| Capillaire de Luggin | Minimise l'erreur de mesure en positionnant l'électrode de référence près de l'électrode de travail. |
| Tube d'aération de type F | Élimine l'oxygène dissous de la solution électrolytique en faisant barboter un gaz inerte. |
| Dispositif de joint liquide | Maintient une atmosphère inerte en empêchant l'oxygène de rentrer dans la cellule. |
| Bouchons en PTFE | Joints chimiquement résistants pour isoler le système et maintenir les composants en place. |
Prêt à obtenir des résultats électrochimiques précis et reproductibles ? Le bon équipement est fondamental pour votre succès. KINTEK est spécialisé dans les équipements et consommables de laboratoire de haute qualité, y compris les cellules électrolytiques de précision et les accessoires conçus pour la précision et la durabilité. Laissez nos experts vous aider à choisir la configuration parfaite pour vos besoins de recherche.
Contactez notre équipe dès aujourd'hui pour discuter de votre application spécifique et découvrir comment KINTEK peut soutenir les objectifs de votre laboratoire.

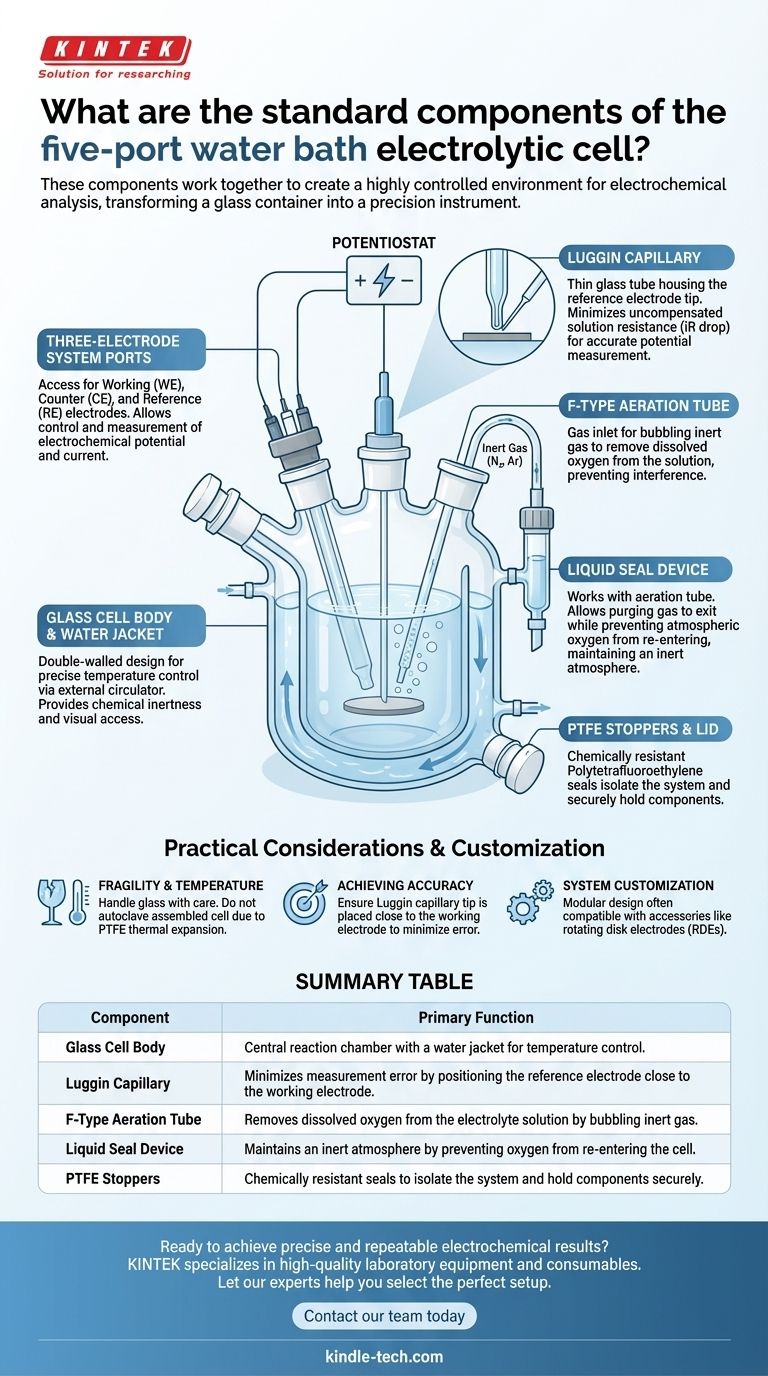

Guide Visuel
