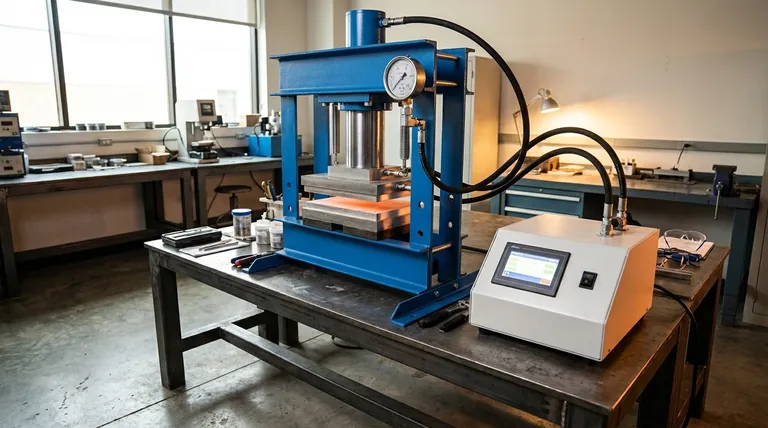

Sur quoi repose la construction d'une presse hydraulique ? Libérer la puissance de la loi de Pascal

Dans son essence, la construction d'une presse hydraulique repose sur un principe fondamental de la physique connu sous le nom de loi de Pascal. Ce principe permet à la machine d'obtenir une multiplication de force immense en appliquant une pression à un fluide confiné. Les composants essentiels permettant cela sont deux cylindres interconnectés de tailles différentes, une pompe pour créer la pression et un châssis rigide pour contenir la force résultante.

Une presse hydraulique n'est pas seulement un assemblage de pièces solides ; c'est un système délibérément conçu pour exploiter la loi de Pascal. Sa construction traduit une petite force gérable appliquée sur une petite surface en une force de sortie massive sur une plus grande surface, le tout transmis par un fluide incompressible.

Le Principe Fondamental : La Loi de Pascal

L'ensemble de la conception d'une presse hydraulique repose sur un concept élégant. Comprendre ce principe est essentiel pour comprendre le fonctionnement de la machine.

Qu'est-ce que la Loi de Pascal ?

La loi de Pascal stipule que lorsqu'une pression est appliquée à un fluide clos et incompressible, cette pression est transmise également et sans diminution à chaque partie du fluide et aux parois du récipient contenant.

Imaginez presser une bouteille d'eau scellée. La pression que vous appliquez avec votre main n'est pas seulement ressentie là où se trouvent vos doigts ; elle augmente dans toute la bouteille.

Comment une Presse Exploite ce Principe

Une presse hydraulique utilise cette loi en reliant deux pistons de tailles différentes par un tuyau rempli de fluide hydraulique.

Une petite force est appliquée au petit piston (le piston plongeur). Cela crée une pression dans le fluide (Pression = Force / Surface). Grâce à la loi de Pascal, cette pression exacte est transmise au grand piston (le vérin).

Étant donné que le vérin possède une surface beaucoup plus grande, cette même pression résulte en une force de sortie beaucoup plus grande (Force = Pression x Surface). C'est le secret de l'incroyable puissance de la presse.

Déconstruction des Composants Clés

Chaque partie d'une presse hydraulique a un rôle distinct et critique dans l'application de ce principe de manière sûre et efficace.

Le Système à Deux Cylindres

Le cœur de la presse est son système à deux cylindres. Le cylindre le plus petit, connu sous le nom de piston plongeur, est l'endroit où la force initiale est appliquée. Le cylindre beaucoup plus grand, le vérin, est celui qui délivre la force multipliée à la pièce à usiner. Le rapport de leurs surfaces détermine le facteur de multiplication de force de la machine.

Le Fluide Hydraulique

C'est le milieu qui transmet la pression. Il s'agit généralement d'une huile spécialisée et incompressible. Son incompressibilité est cruciale ; elle garantit que l'énergie appliquée au piston plongeur est transférée efficacement au vérin sans être gaspillée à comprimer le fluide lui-même.

La Pompe et l'Unité de Puissance

Une pompe, entraînée par une unité de puissance hydraulique, est ce qui génère réellement l'huile haute pression et applique la force au piston plongeur. Ce système est responsable du déplacement du fluide dans le cylindre pour créer la pression nécessaire au fonctionnement.

Les Vannes de Commande Directionnelle

Les presses modernes utilisent des vannes de commande directionnelle pour gérer le flux de fluide hydraulique. Ces vannes permettent à l'opérateur de contrôler précisément l'extension et la rétraction du vérin, faisant de la presse un outil contrôlable plutôt qu'une simple machine à force brute.

Le Châssis et la Table

Le châssis principal et la table (ou plateau) constituent l'épine dorsale structurelle de la presse. Ils doivent être incroyablement solides et rigides pour maintenir tous les composants alignés et résister en toute sécurité aux forces immenses générées par le vérin sans se plier ni céder.

Comprendre les Compromis

Bien que puissante, la conception d'une presse hydraulique implique des compromis fondamentaux qui dictent ses performances.

Le Compromis Vitesse contre Force

Il existe un compromis direct entre la force et la vitesse. Pour déplacer le grand vérin sur une petite distance, le petit piston plongeur doit parcourir une distance beaucoup plus grande. Cela signifie que les machines conçues pour une force extrêmement élevée sont souvent intrinsèquement lentes.

L'Importance d'un Système Scellé

Tout le principe repose sur un fluide confiné. Toute fuite dans les cylindres, les tuyaux ou les joints entraînera une perte de pression et une chute spectaculaire de l'efficacité. De même, tout air piégé dans le fluide (qui est compressible) peut entraîner un fonctionnement spongieux et incohérent.

L'Intégrité du Fluide n'est Pas Négociable

L'état du fluide hydraulique est critique. Une huile contaminée ou dégradée peut endommager la pompe, user les joints et réduire les performances. L'utilisation du type de fluide correct garantit une lubrification, une dissipation thermique et une résistance à la compression appropriées.

Faire le Bon Choix pour Votre Application

La construction spécifique d'une presse est toujours adaptée à sa tâche prévue. Comprendre cela vous permet d'évaluer une machine en fonction de sa conception.

• Si votre objectif principal est une force de pressage maximale : La conception privilégiera le rapport de surface le plus grand possible entre le vérin et le piston plongeur, même au détriment de la vitesse.
• Si votre objectif principal est une production à grande vitesse : La conception comportera probablement une pompe plus puissante et un rapport de multiplication de force plus faible pour cycler le vérin rapidement.
• Si votre objectif principal est la précision et le contrôle : La conception intégrera des circuits hydrauliques sophistiqués avec des vannes proportionnelles et des servovannes pour un contrôle exact de la vitesse, de la force et de la position.

En fin de compte, la construction de chaque presse hydraulique est une démonstration physique de l'utilisation de la pression des fluides pour créer une force mécanique puissante et contrôlable.

Tableau Récapitulatif :

Composant	Fonction	Caractéristique Clé
Système à Deux Cylindres	Multiplication de la force	Pistons de tailles différentes (plongeur et vérin)
Fluide Hydraulique	Transmet la pression	Huile incompressible
Pompe et Unité de Puissance	Génère la pression	Entraîne le système
Vannes de Commande	Gère le flux de fluide	Permet la précision et le contrôle
Châssis et Table	Contient la force	Support structurel rigide et solide

Besoin d'une presse hydraulique fiable pour votre laboratoire ou votre ligne de production ?

Chez KINTEK, nous sommes spécialisés dans les équipements de laboratoire haute performance, y compris les presses hydrauliques conçues pour la précision, la durabilité et une puissance de sortie maximale. Nos machines sont conçues pour répondre aux exigences rigoureuses des essais de matériaux, de la préparation d'échantillons et de la production industrielle.

Laissez-nous vous aider à obtenir des résultats supérieurs. Contactez nos experts dès aujourd'hui pour discuter de vos besoins d'application spécifiques et trouver la presse parfaite pour votre flux de travail.

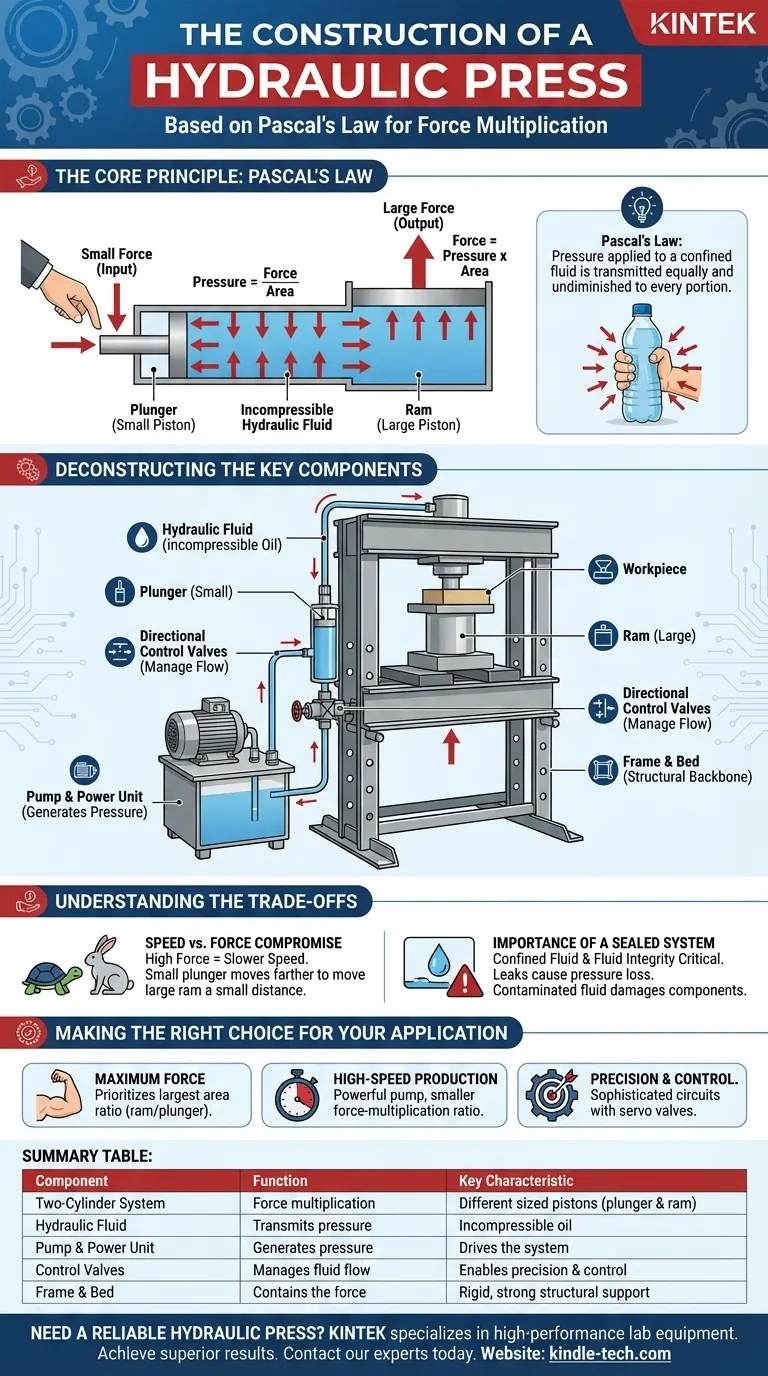

Guide Visuel
