Quel est le composant principal d'une pompe péristaltique ? Le tube flexible expliqué

À son niveau le plus fondamental, le composant principal d'une pompe péristaltique est le tube ou tuyau flexible en élastomère. Bien que plusieurs pièces soient nécessaires à son fonctionnement, le tube est l'élément déterminant car c'est la seule partie qui entre en contact avec le fluide. Ce choix de conception unique est responsable des avantages caractéristiques de la pompe, tels qu'un fonctionnement sans contamination et la capacité de manipuler une grande variété de liquides.

Bien qu'une pompe péristaltique soit un système de pièces interconnectées, le tube flexible est le composant central qui dicte la compatibilité des fluides, assure la pureté et, en fin de compte, définit les performances et les limitations de la pompe.

Déconstruction du système de pompe péristaltique

Pour bien comprendre pourquoi le tube est si central, il est utile de comprendre comment il interagit avec les autres composants clés. La pompe fonctionne comme un système complet, où chaque partie a un rôle distinct dans la création de l'action péristaltique.

Le tube flexible : le cœur de la pompe

Le tube est le chemin du fluide. Il est sélectionné en fonction de sa capacité à résister à des compressions répétées, de sa compatibilité chimique avec le fluide pompé et de sa durabilité. Les matériaux courants comprennent le silicone, le PVC et divers élastomères thermoplastiques, chacun offrant des propriétés différentes pour des applications spécifiques.

Le rotor et les galets : le moteur de l'action péristaltique

Le rotor est la partie rotative à l'intérieur de la tête de pompe, entraînée par un moteur. Montés sur le rotor se trouvent plusieurs galets ou, dans certaines conceptions à haute pression, des sabots. Lorsque le rotor tourne, ces galets pressent contre le tube flexible, le comprimant.

La tête de pompe et le boîtier : la structure de support

La tête de pompe abrite le rotor et les galets et fournit une piste rigide et incurvée contre laquelle le tube est comprimé. Cet ensemble est protégé par le boîtier extérieur de la pompe. La géométrie précise de la tête de pompe assure une occlusion (compression) constante et efficace du tube.

Le système d'entraînement et de contrôle : le cerveau de l'opération

Le moteur d'entraînement fournit la puissance nécessaire pour faire tourner le rotor. Dans les pompes modernes, il s'agit souvent d'un moteur à vitesse variable connecté à un système de contrôle. Cela permet à l'opérateur d'ajuster précisément la vitesse et la direction du rotor, ce qui contrôle directement le débit du fluide et permet un pompage bidirectionnel.

Comment ces composants créent une action de pompage unique

La brillance de la pompe péristaltique réside dans la simplicité élégante de son mécanisme. Les composants fonctionnent de concert pour imiter le processus biologique du péristaltisme, similaire à la façon dont un œsophage déplace les aliments.

Le principe d'occlusion et de récupération

Lorsqu'un galet se déplace le long du tube, il le pince pour le fermer, un processus appelé occlusion. Cette action emprisonne un « coussin » ou un « paquet » de fluide entre deux points de galet. Au fur et à mesure que le galet continue de tourner, il pousse ce paquet de fluide vers l'avant. Derrière le galet, le tube reprend sa forme originale, créant un vide qui aspire plus de fluide dans le tube.

Obtention d'un écoulement sans contamination

Parce que le fluide est toujours entièrement contenu dans le tube, il ne touche jamais aucune des pièces mécaniques de la pompe. C'est le plus grand avantage de la pompe. Cela empêche la contamination du fluide et protège les composants de la pompe des liquides corrosifs ou abrasifs.

Manipulation douce et faible cisaillement

L'action de compression douce exerce une très faible force de cisaillement sur le fluide. Cela rend les pompes péristaltiques idéales pour manipuler des substances sensibles qui peuvent être endommagées par d'autres types de pompes, telles que des cellules vivantes, des protéines fragiles ou des polymères sensibles au cisaillement.

Comprendre les compromis

Le rôle central du tube en fait également la principale source des limitations et des exigences de maintenance de la pompe. Comprendre ces compromis est essentiel pour un fonctionnement efficace.

Usure et remplacement du tube

Le cycle constant de compression et de relaxation provoque l'usure du tube au fil du temps. C'est un composant consommable qui doit être remplacé périodiquement pour assurer des performances constantes et prévenir les défaillances. C'est la tâche de maintenance la plus courante pour une pompe péristaltique.

La compatibilité des matériaux n'est pas négociable

Choisir le mauvais matériau de tube pour votre fluide spécifique est la cause la plus courante de défaillance de la pompe. Un produit chimique incompatible peut faire gonfler, durcir ou dégrader le tube, entraînant une perte d'efficacité de pompage et une rupture potentielle.

Limitations de débit et de pression

Le débit est déterminé par le diamètre intérieur du tube et la vitesse du rotor. Bien qu'excellentes pour les applications de précision à faible débit, les pompes péristaltiques ne conviennent généralement pas aux débits ou pressions très élevés réalisables avec d'autres conceptions de pompes.

Faire le bon choix pour votre objectif

L'objectif principal de votre application doit guider la sélection de vos composants, en commençant par le tube.

• Si votre objectif principal est la stérilité et la pureté : Priorisez les matériaux de tube certifiés pour votre application (par exemple, USP Classe VI pour la biopharmacie) qui ne libéreront pas de produits chimiques dans votre fluide.
• Si votre objectif principal est la résistance chimique : Sélectionnez un matériau de tube spécifiquement conçu pour manipuler les produits chimiques agressifs ou corrosifs que vous pompez afin d'assurer la longévité et la sécurité du système.
• Si votre objectif principal est un dosage et un comptage précis : Choisissez un tube durable et dimensionnellement stable associé à un entraînement à vitesse variable de haute qualité pour obtenir des débits constants et reproductibles pendant toute la durée de vie du tube.

Comprendre que le tube flexible est le véritable cœur de la pompe vous permet de sélectionner, d'utiliser et d'entretenir cette technologie efficacement.

Tableau récapitulatif :

Composant	Rôle dans le système	Considération clé
Tube flexible	Le composant principal ; la seule partie en contact avec le fluide.	Compatibilité des matériaux, durabilité et résistance chimique.
Rotor et galets	Compriment le tube pour créer l'action péristaltique.	Le nombre de galets affecte le taux d'impulsion et la durée de vie du tube.
Tête de pompe	Abri du rotor et fournit la piste pour la compression.	La géométrie assure une occlusion constante du tube.
Système d'entraînement et de contrôle	Alimente le rotor et permet le contrôle de la vitesse/direction.	Permet un réglage précis du débit et du comptage.

Besoin d'une pompe péristaltique fiable pour vos fluides sensibles ou corrosifs ?

Chez KINTEK, nous sommes spécialisés dans les équipements de laboratoire, y compris les pompes péristaltiques et les tubes consommables essentiels qui les alimentent. Nous comprenons que le bon tube est essentiel pour un transfert de fluide sans contamination, précis et doux dans des applications allant de la biopharmacie au traitement chimique.

Nos experts peuvent vous aider à sélectionner la combinaison idéale de pompe et de tube en fonction de la compatibilité de votre fluide spécifique, de la stérilité et des exigences de dosage. Assurez l'intégrité de vos échantillons et la longévité de votre équipement.

Contactez notre équipe technique dès aujourd'hui pour une consultation personnalisée et découvrez la différence KINTEK dans la manipulation des fluides en laboratoire.

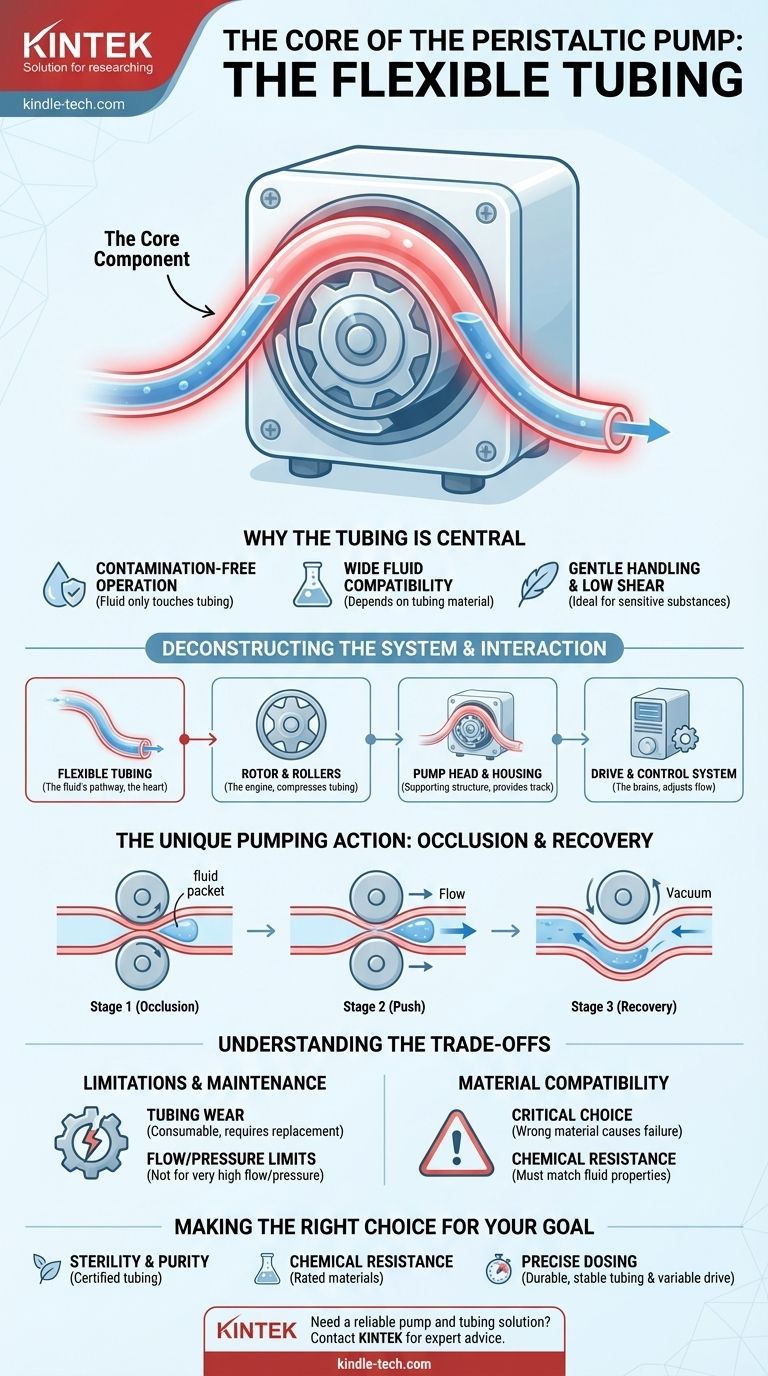

Guide Visuel
