Fondamentalement, la vitesse de rotation d'un broyeur à boulets dicte le mécanisme de broyage. Une vitesse trop lente entraîne un impact insuffisant, tandis qu'une vitesse trop rapide provoque l'adhérence des médias de broyage à la paroi du broyeur, arrêtant complètement le processus. La vitesse optimale est un pourcentage soigneusement contrôlé de la « vitesse critique » du broyeur, qui maximise la combinaison des forces d'impact et d'attrition nécessaires à une réduction efficace de la taille des particules.
L'objectif principal n'est pas d'atteindre une rotation maximale, mais de fonctionner à un pourcentage spécifique de la « vitesse critique » du broyeur. Cette plage optimale garantit que les médias de broyage tombent en cascade et s'entrechoquent efficacement, maximisant l'énergie requise pour un broyage efficace.
Les trois régimes de fonctionnement de la vitesse du broyeur
L'effet de la vitesse sur l'action de broyage peut être compris en le décomposant en trois états de mouvement distincts pour les médias de broyage (les boulets).
Le régime de basse vitesse (Chute en cascade)
À des vitesses très faibles, les boulets ne sont soulevés que sur une courte distance le long de la paroi du broyeur avant de basculer ou de rouler doucement les uns sur les autres sur la surface de la charge.
Ce mouvement, connu sous le nom de chute en cascade (cascading), produit une force d'impact minimale. Le broyage est obtenu principalement par abrasion, ce qui convient à un broyage très fin mais est généralement inefficace pour la réduction globale de la taille.
Le régime de vitesse optimale (Chute cataclysmique)
Lorsque la vitesse augmente jusqu'à la plage optimale (typiquement 65-75 % de la vitesse critique), les boulets sont transportés plus loin le long de la paroi du broyeur. Ils perdent alors le contact et suivent une trajectoire parabolique, tombant sur le matériau au fond du broyeur.
Ceci est connu sous le nom de chute cataclysmique (cataracting). C'est l'état idéal pour la plupart des opérations de broyage car il crée une combinaison puissante d'impact (par les boulets qui tombent) et d'attrition (par le mouvement de roulement au niveau de la pointe de la charge).
Le régime de haute vitesse (Centrifugation)
Si la vitesse du broyeur atteint ou dépasse la vitesse critique, la force centrifuge l'emporte sur la gravité. Les médias de broyage sont plaqués contre la paroi intérieure du broyeur, tournant avec lui comme une seule masse.
Dans cet état, connu sous le nom de centrifugation, tout mouvement relatif entre les boulets et le matériau cesse. Par conséquent, aucun broyage ne se produit.
Définition de la vitesse critique
Comprendre le concept de vitesse critique est fondamental pour contrôler toute opération de broyeur à boulets.
Qu'est-ce que la vitesse critique ?
La vitesse critique est la vitesse de rotation théorique à laquelle la couche la plus interne des médias de broyage adhérera à la garniture du broyeur pendant une révolution complète.
Pourquoi est-ce important
La vitesse critique elle-même n'est pas un objectif que vous visez. Au lieu de cela, elle sert de repère essentiel à partir duquel vous calculez votre vitesse de fonctionnement optimale.
Toutes les vitesses de broyage efficaces sont exprimées en pourcentage de cette valeur critique, permettant un contrôle de processus constant quelle que soit la taille du diamètre du broyeur.
Comprendre les compromis
Le choix d'une vitesse n'est pas seulement une question d'action de broyage ; il implique d'équilibrer des facteurs opérationnels concurrents.
Vitesse par rapport à la taille de la mouture
Des vitesses plus élevées dans la plage optimale (par exemple, 75 % de la vitesse critique) favorisent les forces d'impact. Ceci est plus efficace pour décomposer les particules plus grosses et obtenir un broyage plus rapide et plus grossier.
Des vitesses plus faibles (par exemple, 65 % de la vitesse critique) favorisent l'attrition et la chute en cascade. Ceci est souvent meilleur pour obtenir un produit final plus fin, bien que cela puisse prendre plus de temps.
Vitesse par rapport à la consommation d'énergie
Des vitesses de rotation plus élevées exigent plus de puissance pour faire fonctionner le broyeur. Fonctionner à l'extrémité supérieure de la plage optimale entraînera des coûts énergétiques plus élevés par heure de fonctionnement.
Vitesse par rapport à l'usure des médias et des revêtements
Les impacts puissants générés à des vitesses plus élevées entraînent une usure accélérée à la fois des médias de broyage et des revêtements de protection internes du broyeur. Cela augmente la fréquence de maintenance et les coûts opérationnels au fil du temps.
Sélectionner la bonne vitesse pour votre application
Il n'y a pas de vitesse « idéale » unique ; le choix correct dépend entièrement de vos objectifs de processus.
- Si votre objectif principal est le broyage grossier ou la réduction rapide de la taille : Fonctionnez à l'extrémité supérieure de la plage optimale, généralement 70 à 75 % de la vitesse critique, pour maximiser les forces d'impact.
- Si votre objectif principal est de produire des particules très fines : Fonctionnez à l'extrémité inférieure de la plage optimale, autour de 65 à 70 % de la vitesse critique, pour favoriser une action abrasive et en cascade plus importante.
- Si votre objectif principal est d'équilibrer le débit, les coûts énergétiques et la durée de vie de l'équipement : Commencez au milieu de la plage optimale (environ 70 %) et ajustez en fonction de l'analyse du produit et de l'inspection de l'usure.
En fin de compte, maîtriser la vitesse du broyeur consiste à la considérer non pas comme un accélérateur, mais comme un contrôle précis pour cibler un résultat de broyage spécifique.
Tableau récapitulatif :
| Régime de vitesse | % de la vitesse critique | Mécanisme de broyage | Effet principal |
|---|---|---|---|
| Chute en cascade | Très faible | Abrasion et attrition | Broyage fin (Inefficace) |
| Chute cataclysmique (Optimale) | 65-75% | Impact et attrition | Efficacité de broyage maximale |
| Centrifugation | ≥100% | Aucun broyage | Arrêt du processus |
Maximisez les performances et l'efficacité de votre broyeur à boulets. Le contrôle précis de la vitesse du broyeur est essentiel pour atteindre la granulométrie souhaitée tout en gérant la consommation d'énergie et l'usure de l'équipement. KINTEK est spécialisée dans les équipements de laboratoire et les consommables, fournissant l'expertise et les solutions dont vous avez besoin pour optimiser vos processus de broyage. Contactez nos experts dès aujourd'hui pour discuter de la manière dont nous pouvons vous aider à obtenir des résultats de broyage supérieurs pour vos besoins en laboratoire.

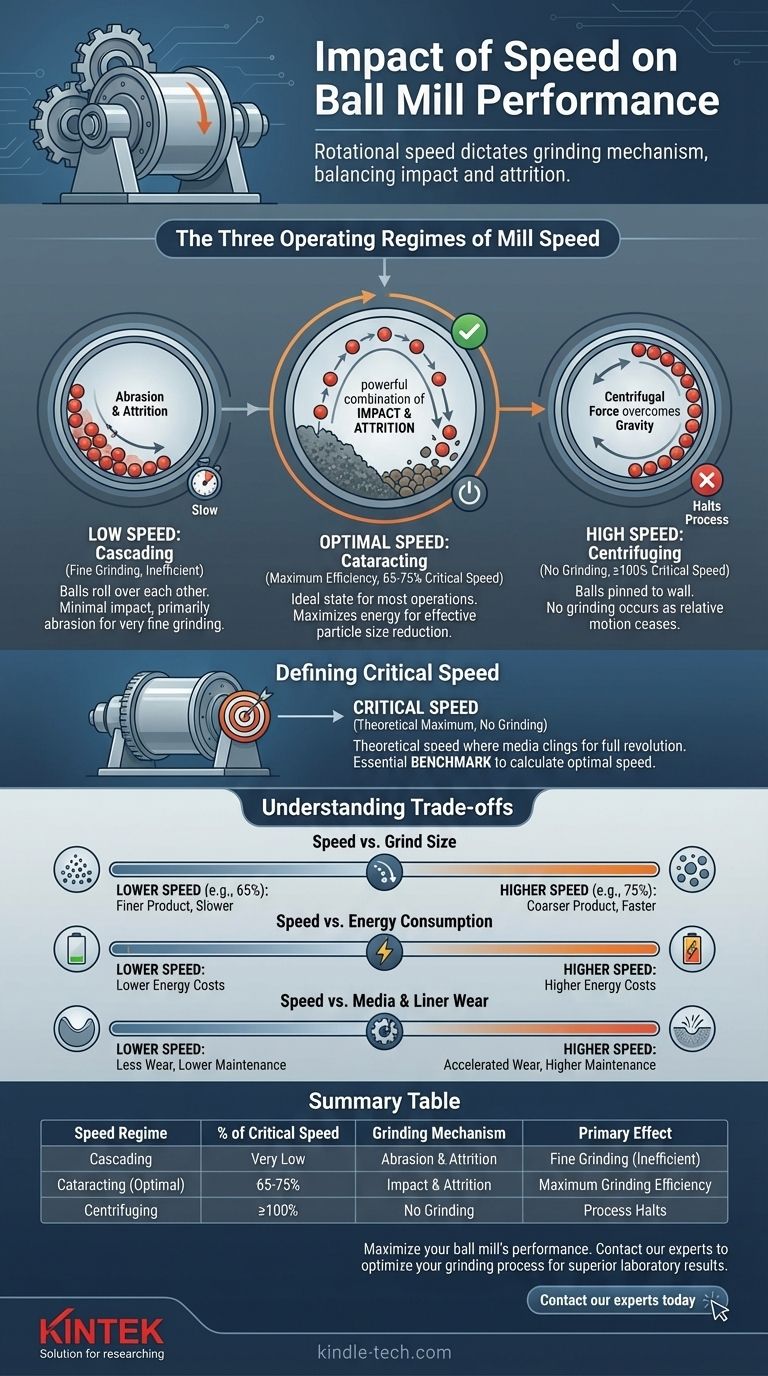

Guide Visuel
