Quelle est la granulométrie pour l'analyse DRX ? Optimisez vos résultats avec la bonne préparation

Pour l'analyse de diffraction des rayons X (DRX) de routine, la taille moyenne idéale des particules se situe entre 10 et 50 micromètres (µm). Cette plage garantit qu'un nombre suffisant de cristallites orientés de manière aléatoire sont exposés au faisceau de rayons X. Pour les techniques quantitatives plus exigeantes comme l'analyse de Rietveld, une taille de particule plus petite de 1 à 5 µm est nécessaire pour obtenir une précision statistique supérieure.

Le défi fondamental en DRX sur poudre est d'échantillonner un nombre massif de cristallites dans toutes les orientations possibles. La taille des particules est le principal outil pour contrôler cela, en équilibrant le besoin d'une bonne représentation statistique par rapport au risque d'introduire des artefacts indésirables tels que l'élargissement des pics ou la dégradation de l'échantillon.

Le Principe : Pourquoi la Taille des Particules Détermine la Qualité DRX

La DRX sur poudre repose sur l'hypothèse que pour chaque plan cristallin possible, il existe d'innombrables minuscules cristallites dans l'échantillon parfaitement orientés pour diffracter le faisceau de rayons X. Le motif final est la moyenne statistique de tous ces événements de diffraction.

Le Rôle de l'Orientation Aléatoire

Un échantillon de « poudre » est un ensemble de particules, et chaque particule peut contenir un ou plusieurs cristallites (ou grains). Pour obtenir un motif de haute qualité qui représente fidèlement la structure du matériau, l'échantillon doit présenter une distribution statistiquement aléatoire de ces orientations de cristallites face au faisceau.

Le Problème des Grosses Particules (>50 µm)

Lorsque les particules sont trop grosses, le faisceau de rayons X interagit avec un nombre relativement faible de cristallites. Cela entraîne de mauvaises statistiques de particules.

Il n'y a pas assez de cristallites pour représenter toutes les orientations possibles. Cela conduit à des intensités de pics incorrectes et à un motif de diffraction « tacheté » ou « granuleux », rendant impossible une identification fiable des phases et une analyse quantitative.

Le Problème des Très Petites Particules (<1 µm)

Lorsque la taille des cristallites diminue à l'échelle sub-micrométrique ou nanométrique, un problème différent apparaît : l'élargissement des pics.

Les pics de diffraction deviennent plus larges à mesure que la taille des domaines de cohérence de diffusion (cristallites) diminue. Bien que cet effet soit utile pour l'étude des nanomatériaux (via l'équation de Scherrer), il est généralement indésirable pour l'analyse standard car il peut masquer les pics rapprochés et compliquer l'identification des phases.

Comment Votre Objectif d'Analyse Définit la Taille Idéale

La « meilleure » taille de particule n'est pas un chiffre unique ; elle dépend directement de la qualité des données dont vous avez besoin pour votre expérience spécifique.

Pour l'Identification Générale des Phases : 10-50 µm

Cette plage est la norme pour la plupart des travaux qualitatifs de routine. Elle offre un excellent équilibre.

Les particules sont suffisamment petites pour fournir de bonnes statistiques de particules pour des intensités de pics fiables, mais suffisamment grandes pour éviter un élargissement significatif des pics. Cela garantit des pics nets et bien définis pour une correspondance facile avec une base de données.

Pour l'Analyse Quantitative (Rietveld) : 1-5 µm

Les méthodes quantitatives, telles que l'affinement de Rietveld, sont extrêmement sensibles aux erreurs d'intensité des pics. Ces analyses modélisent mathématiquement l'ensemble du motif de diffraction pour extraire des informations structurelles et compositionnelles détaillées.

Le broyage de l'échantillon jusqu'à cette plage plus fine augmente considérablement le nombre de cristallites dans le volume irradié. Cela garantit que les données d'intensité sont une représentation statistique très précise du matériau, minimisant les erreurs dues à l'orientation préférentielle et aux statistiques insuffisantes.

Comprendre les Compromis et les Pièges

Obtenir la bonne taille de particule est plus qu'un simple broyage d'échantillon. Vous devez être conscient des inconvénients potentiels de la préparation de l'échantillon.

Le Risque de Surbroyage

Broyer agressivement un échantillon, surtout pendant de longues périodes, peut l'endommager physiquement. Cela peut introduire des artefacts qui ne sont pas représentatifs du matériau d'origine.

Ces artefacts comprennent l'amorphisation (destruction de la structure cristalline), l'introduction de contraintes (qui décalent et élargissent les pics), ou même l'induction de transformations de phase. Utilisez toujours des méthodes de broyage douces, comme avec un mortier et un pilon.

Le Problème de l'Orientation Préférentielle

Même avec la bonne taille de particule, les particules de forme non sphérique (par exemple, des plaques ou des aiguilles) peuvent s'aligner préférentiellement lors de la préparation de l'échantillon.

Cette orientation préférentielle biaise systématiquement les intensités des pics, car certains plans cristallins sont surreprésentés. C'est une source majeure d'erreur dans l'analyse quantitative et peut parfois être atténuée par des techniques d'emballage d'échantillon spécialisées.

Faire le Bon Choix pour Votre Objectif

Pour garantir des données de haute qualité, adaptez votre préparation d'échantillon à votre objectif analytique.

• Si votre objectif principal est l'identification de phase de routine : Visez une taille de particule de 10 à 50 µm pour obtenir des pics nets avec des intensités relatives fiables.
• Si votre objectif principal est l'analyse quantitative (comme Rietveld) : Broyez votre échantillon plus finement jusqu'à la plage de 1 à 5 µm pour garantir les statistiques de particules supérieures nécessaires à des résultats précis.
• Si vous étudiez intentionnellement des nanomatériaux : Sachez que les tailles de cristallites inférieures à environ 0,1 µm (100 nm) provoqueront un élargissement significatif des pics, ce qui devient lui-même une donnée clé à analyser.

Contrôler correctement la taille des particules de votre échantillon est la première et la plus critique étape pour produire des résultats DRX fiables et précis.

Tableau Récapitulatif :

Objectif de l'Analyse	Taille de Particule Idéale	Avantage Clé
Identification de Phase de Routine	10 - 50 µm	Pics nets, intensités fiables
Analyse Quantitative (Rietveld)	1 - 5 µm	Précision statistique supérieure
Étude des Nanomatériaux	< 0,1 µm (100 nm)	Élargissement des pics analysable

Obtenez des résultats DRX précis et fiables avec KINTEK.

Une bonne préparation d'échantillon est le fondement d'une analyse de diffraction des rayons X précise. Que vous effectuiez une identification de phase de routine ou un affinement Rietveld quantitatif avancé, l'utilisation de la bonne taille de particule est essentielle au succès.

KINTEK se spécialise dans la fourniture d'équipements de laboratoire et de consommables de haute qualité conçus pour soutenir l'ensemble de votre flux de travail de préparation d'échantillons. Des outils de broyage doux pour garantir que vous évitez d'endommager vos échantillons aux accessoires spécialisés qui aident à atténuer l'orientation préférentielle, nous avons les solutions pour vous aider à produire des données de la plus haute qualité.

Laissez notre expertise améliorer les capacités de votre laboratoire. Contactez notre équipe dès aujourd'hui pour discuter de votre application DRX spécifique et trouver les outils parfaits pour vos besoins de recherche.

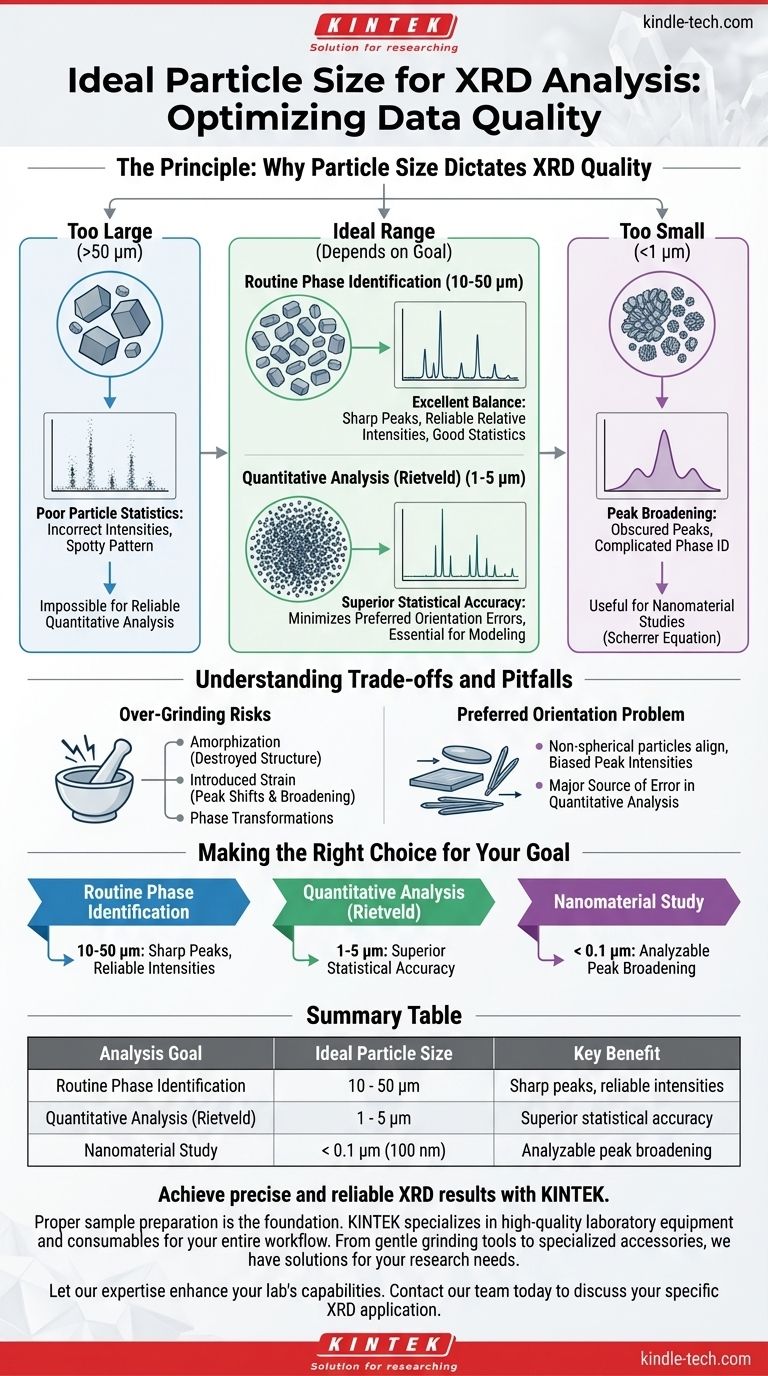

Guide Visuel
