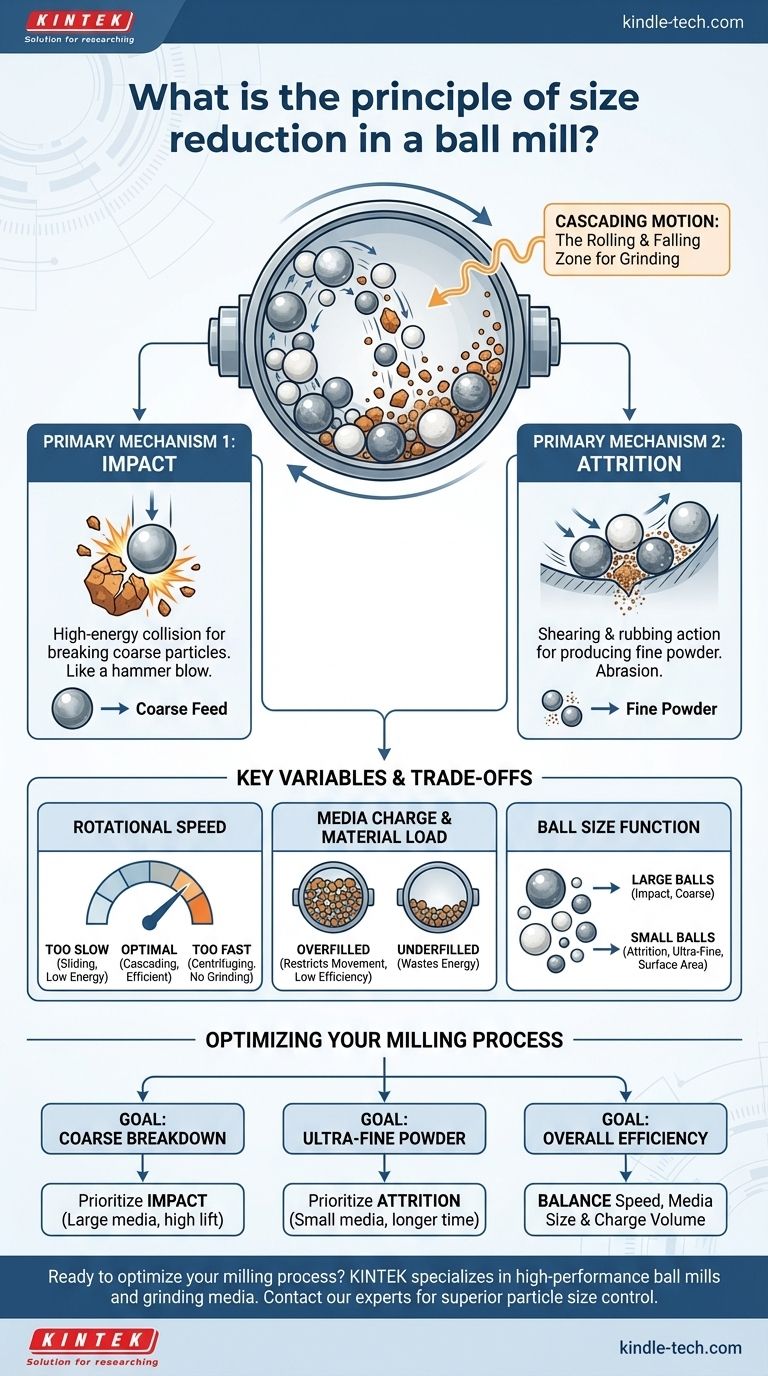

Quel est le principe de la réduction de taille dans un broyeur à boulets ? Maîtrisez l'impact et l'attrition pour un broyage précis

Le principe fondamental d'un broyeur à boulets est d'obtenir une réduction de la taille des particules grâce aux forces mécaniques générées à l'intérieur d'un tambour rotatif. Lorsque le tambour tourne, les corps broyants – généralement de lourdes billes d'acier ou de céramique – sont soulevés puis retombent, écrasant le matériau pris entre eux. Ce processus combine des impacts à haute énergie avec des forces de broyage et de cisaillement continues pour décomposer les substances grossières en une poudre fine.

Un broyeur à boulets ne fonctionne pas par hasard, mais par l'application contrôlée de deux forces primaires : l'impact et l'attrition. Maîtriser l'équilibre entre ces forces en ajustant la vitesse de rotation et la taille des corps broyants est la clé pour obtenir une taille de particule finale spécifique et constante.

Comment un broyeur à boulets réalise la réduction de taille

Un broyeur à boulets est une machine simple mais très efficace. Son fonctionnement repose sur l'interaction dynamique entre le cylindre rotatif, les corps broyants à l'intérieur et le matériau traité.

Le rôle du cylindre rotatif

Le cœur du broyeur est un cylindre creux qui tourne sur son axe horizontal. Lorsque le matériau et les corps broyants sont chargés à l'intérieur, la rotation soulève le contenu le long du côté du tambour. Cette énergie potentielle stockée est la source de la force de broyage.

Les corps broyants (les "boulets")

Les corps broyants sont les agents de la réduction de taille. Ce sont généralement des billes très résistantes fabriquées à partir de matériaux comme l'acier à haute teneur en chrome ou la céramique. Leur but est de transférer l'énergie cinétique de leur chute directement sur le matériau cible.

L'importance du mouvement en cascade

L'efficacité du broyeur dépend entièrement de la façon dont les corps broyants se déplacent. Lorsque le cylindre tourne, les billes sont soulevées jusqu'à ce que la gravité surmonte les forces centrifuges et de frottement, les faisant tomber et rouler vers le bas du broyeur. Ce mouvement continu, de roulement et de chute, est appelé cascadage. C'est dans cette zone de cascadage que tout le travail de broyage est effectué.

Les mécanismes fondamentaux du broyage

La réduction de taille dans un broyeur à boulets n'est pas une action unique mais une combinaison de deux mécanismes distincts qui fonctionnent en tandem. La prédominance de chaque mécanisme est déterminée par les paramètres de fonctionnement du broyeur.

Impact : Pour briser les particules grossières

L'impact se produit lorsque les billes de broyage sont soulevées suffisamment haut pour tomber directement sur le matériau d'alimentation grossier. Cette collision à haute énergie agit comme un coup de marteau, provoquant une fracture fragile et brisant les gros morceaux en plus petits. C'est le mécanisme principal pour la décomposition initiale d'une substance.

Attrition : Pour produire une poudre fine

L'attrition, également connue sous le nom d'abrasion ou de cisaillement, est une action de frottement et de broyage. Elle se produit lorsque les billes glissent et roulent les unes contre les autres et contre la paroi intérieure du broyeur, avec le matériau cible piégé entre elles. Cette force de cisaillement est moins intense que l'impact mais est essentielle pour réduire les petites particules en une poudre très fine.

La fonction des différentes tailles de billes

La taille des corps broyants est une variable critique.

• Les grosses billes possèdent une masse plus importante et génèrent des forces d'impact plus élevées, ce qui les rend idéales pour décomposer les matériaux d'alimentation gros et grossiers.
• Les petites billes ont une surface totale plus grande et remplissent les espaces vides entre les billes plus grandes. Cela augmente la probabilité d'attrition et est nécessaire pour produire un produit final ultra-fin.

Comprendre les compromis

L'optimisation d'un broyeur à boulets est un processus de gestion de variables concurrentes. La modification d'un paramètre affectera inévitablement les autres, créant une série de compromis.

L'effet de la vitesse de rotation

La vitesse est le paramètre le plus critique.

• Trop lent : Les billes glisseront ou rouleront simplement le long du côté du broyeur, ce qui entraînera un broyage inefficace dominé par une attrition à faible énergie.
• Trop rapide : La force centrifuge plaquera les billes contre la paroi extérieure du broyeur, les empêchant de tomber. C'est ce qu'on appelle la centrifugation, et à ce stade, toute action de broyage cesse.
• Juste ce qu'il faut : La vitesse optimale crée une cascade continue, équilibrant l'impact et l'attrition pour la réduction de taille la plus efficace.

Charge de média et charge de matériau

Le volume de média et de matériau chargé dans le broyeur (la "charge") est crucial. Un remplissage excessif du broyeur limitera le mouvement des billes, étouffant l'action de cascadage et réduisant considérablement l'efficacité. Un sous-remplissage gaspille de l'énergie car les impacts se produisent entre les billes ou sur la paroi du broyeur elle-même.

Broyage humide ou sec

Les broyeurs à boulets peuvent fonctionner avec ou sans liquide (généralement de l'eau). Le broyage humide augmente souvent l'efficacité, réduit la consommation d'énergie et aide à contrôler la poussière. Cependant, il nécessite une étape de séchage ultérieure, ce qui ajoute de la complexité et des coûts au processus global.

Optimiser le processus de broyage pour votre objectif

Votre objectif final dicte la manière dont vous devez configurer et faire fonctionner le broyeur à boulets. Utilisez ces principes comme guide.

• Si votre objectif principal est de décomposer des matériaux gros et grossiers : Privilégiez les forces d'impact en utilisant des corps broyants plus grands et en opérant à une vitesse qui garantit que les billes sont soulevées haut avant de tomber.
• Si votre objectif principal est de produire une poudre ultra-fine : Privilégiez l'attrition en utilisant une charge de corps broyants plus petits et potentiellement des temps de broyage plus longs pour maximiser le cisaillement au niveau de la surface.
• Si votre objectif principal est l'efficacité globale du processus : Équilibrez soigneusement la vitesse de rotation, la distribution de la taille des corps broyants et le volume de charge pour maintenir un mouvement de cascadage constant, en évitant à la fois la centrifugation et le glissement à faible énergie.

En comprenant ces principes fondamentaux, vous pouvez transformer le broyeur à boulets d'un simple broyeur en un outil précis pour l'ingénierie des particules.

Tableau récapitulatif :

Principe	Mécanisme	Facteurs clés
Impact	Collision à haute énergie des billes qui tombent	Grande taille de bille, vitesse de rotation optimale
Attrition	Action de cisaillement/frottement entre les billes	Petite taille de bille, surface des corps broyants
Mouvement en cascade	Roulement et chute continus des corps broyants	Vitesse de rotation correcte, volume de charge approprié
