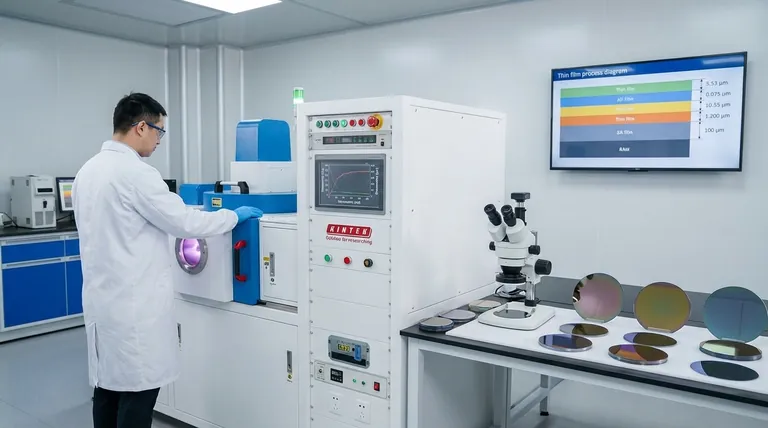

En pratique, l'épaisseur d'un film mince peut varier d'une fraction de nanomètre (une seule couche d'atomes) à plus de 100 micromètres. Cette gamme incroyablement large signifie qu'un « film mince » est défini moins par un nombre strict que par le fait que ses propriétés sont dominées par sa surface et sa petite dimension, plutôt que de se comporter comme un matériau massif.
Le point essentiel à retenir est que l'épaisseur d'un film mince n'est pas seulement une mesure ; c'est le paramètre de conception principal. Changer l'épaisseur, même de quelques nanomètres, est la manière dont vous contrôlez fondamentalement les propriétés optiques, électroniques et mécaniques du film pour l'adapter à une application spécifique.
Qu'est-ce qui définit vraiment un « film mince » ?
Le terme « film mince » couvre une échelle énorme. Comprendre cette échelle est la première étape pour apprécier pourquoi l'épaisseur est si cruciale. La définition concerne davantage le comportement que la mesure absolue.
Des monocouches aux micromètres
Un film mince existe sur un spectre. À l'extrémité inférieure, vous avez des films d'une épaisseur d'une fraction de nanomètre, souvent appelés monocouche. Il s'agit littéralement d'une seule couche continue d'atomes ou de molécules.
Lorsque vous montez en échelle, vous entrez dans la plage de quelques nanomètres à plusieurs centaines de nanomètres. C'est le domaine de nombreux revêtements optiques avancés et composants semi-conducteurs.
Enfin, vous atteignez la plage de un à plus de 100 micromètres. Ces films plus épais sont souvent utilisés pour des revêtements protecteurs, offrant durabilité et résistance à la corrosion.
Quand les propriétés divergent du matériau massif
La caractéristique déterminante d'un film mince est que ses propriétés sont fondamentalement différentes de celles du même matériau sous sa forme massive. Un bloc de silicium et un film de silicium de 50 nanomètres se comportent très différemment.
Cette divergence est due au fait qu'à une échelle aussi petite, les effets de surface et la mécanique quantique commencent à dominer. L'épaisseur du film devient une variable clé qui peut être ajustée avec précision.
Comment l'épaisseur dicte la fonction
Le contrôle de l'épaisseur pendant le processus de dépôt est la clé de l'ingénierie d'un film pour un objectif spécifique. C'est un processus délibéré et précis.
Contrôler le dépôt
Dans les processus courants comme la pulvérisation cathodique ou l'évaporation, l'épaisseur est contrôlée en faisant fonctionner le processus à un débit de dépôt constant pendant une durée spécifique.
Pour obtenir l'épaisseur souhaitée, les opérateurs calculent simplement le temps requis en fonction du taux connu et arrêtent le processus une fois ce temps écoulé.
Impact sur les propriétés optiques
L'épaisseur contrôle directement la manière dont un film interagit avec la lumière. Un revêtement antireflet sur des lunettes, par exemple, a une épaisseur précisément conçue pour que les ondes lumineuses se réfléchissant sur les surfaces supérieure et inférieure s'annulent mutuellement.
Quelques nanomètres d'aluminium peuvent être semi-transparents, tandis qu'un film de 100 nanomètres est un miroir parfaitement opaque.
Impact sur le comportement électronique et mécanique
Pour l'électronique, l'épaisseur d'une couche conductrice ou isolante détermine des propriétés telles que la résistance et la capacité.
Pour les applications mécaniques, un film plus épais est généralement plus durable et résistant aux rayures. Cependant, le rendre trop épais peut introduire une contrainte interne, provoquant sa fissuration ou son décollement de la surface qu'il recouvre.
Comprendre les compromis
Choisir l'épaisseur d'un film est toujours un équilibre. Il n'y a pas d'épaisseur « idéale » unique, seulement l'épaisseur appropriée pour un objectif donné.
Plus mince n'est pas toujours mieux
Les films extrêmement minces, bien qu'ils permettent des effets quantiques ou optiques uniques, peuvent souffrir d'un manque de durabilité.
Ils peuvent également se former sous forme d'« îles » déconnectées plutôt que d'une couche continue et uniforme si le processus de dépôt n'est pas parfaitement contrôlé, entraînant des défauts tels que des trous d'épingle.
Les limites des films « épais »
À mesure qu'un film devient plus épais, approchant 100 micromètres et au-delà, ses propriétés commencent à converger avec celles du matériau massif.
À ce stade, les effets uniques dominés par la surface diminuent. Il cesse de se comporter comme un « film mince » et commence à agir davantage comme une simple feuille ou une plaque de matériau.
Adapter l'épaisseur à votre application
L'épaisseur idéale dépend entièrement de votre objectif. Considérez la fonction principale que vous souhaitez que le film remplisse.
- Si votre objectif principal est l'optique avancée ou les semi-conducteurs : Votre travail se situera dans la gamme des angströms à des nanomètres, où les interférences lumineuses et les effets quantiques sont les forces dominantes.
- Si votre objectif principal est la protection mécanique ou la résistance à la corrosion : Vous travaillerez probablement dans la gamme des unités à dizaines de micromètres pour créer une barrière robuste et durable.
- Si votre objectif principal est les revêtements décoratifs ou les miroirs de base : Une épaisseur de plusieurs dizaines à quelques centaines de nanomètres est généralement suffisante pour obtenir l'effet visuel souhaité.
En fin de compte, considérer l'épaisseur comme votre outil le plus puissant pour ajuster le comportement d'un film est la clé d'une ingénierie réussie.
Tableau récapitulatif :
| Plage d'épaisseur | Applications typiques | Influence clé sur les propriétés |
|---|---|---|
| Fraction de nm (Monocouche) | Dispositifs quantiques, recherche | Effets quantiques, chimie de surface |
| Quelques nm à 100s de nm | Revêtements optiques, semi-conducteurs | Interférence lumineuse, résistance électrique |
| 1 μm à 100+ μm | Revêtements protecteurs, couches durables | Résistance mécanique, résistance à la corrosion |
